Монокулярный прицел TZF12a по устройству представлял собой правую трубу бинокулярного прицела, но в отличие от последнего имел переменное увеличение — 2,5- и 5-кратное. Поле зрения соответственно составляло 30° и 15°. Прицел TZF12a обеспечивал ведение прицельного огня на дистанциях до 4000 м.

Боекомплект пушки состоял из 79 выстрелов у Ausf.D и А и 82 выстрелов у Ausf.G. Выстрелы укладывались в нишах подбашенной коробки, в отделении управления и боевом отделении.

Боекомплект пулеметов для модификаций D и А составлял 5100, а для G — 4800 патронов.

В качестве вспомогательного вооружения танки модификаций А и G оснащались «устройством ближнего боя» (Nahkampfgerat) — мортиркой калибра 26 мм, в боекомплект которой входили дымовые (12 шт.), осколочные (20 шт.) и осколочно-зажигательные (24 шт.) снаряды. Мортирка располагалась в правой задней части крыши башни.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ. На танке «Пантера» устанавливался 12-цилиндровый карбюраторный четырехтактный двигатель Maybach HL-230P3O мощностью 700 л .с. (515 кВт) при 3000 об/мин (на практике число оборотов не превышало 2500). Диаметр цилиндра 130 мм. Ход поршня 145 мм. Цилиндры располагались V-образно под углом 60°. Степень сжатия 6,8. Сухая масса двигателя 1200 кг.

Топливо — этилированный бензин с октановым числом не ниже 74. Емкость пяти бензобаков 730 л. Подача топлива принудительная, с помощью четырех диафрагменных насосов Solex. Карбюраторов — четыре, марки Solex 52FFJIID.

Система смазки — циркуляционная, под давлением, с сухим картером. Циркуляция масла осуществлялась тремя шестеренчатыми насосами, из которых один нагнетающий и два отсасывающих.

Система охлаждения — жидкостная. Радиаторов — четыре, соединенных по два последовательно. Емкость радиаторов — около 170 л. По обеим сторонам двигателя располагались вентиляторы типа Zyklon.

Для ускорения запуска двигателя в холодное время года предназначался термосифонный подогреватель, отапливаемый паяльной лампой, которая устанавливалась с наружной стороны кормового листа корпуса.

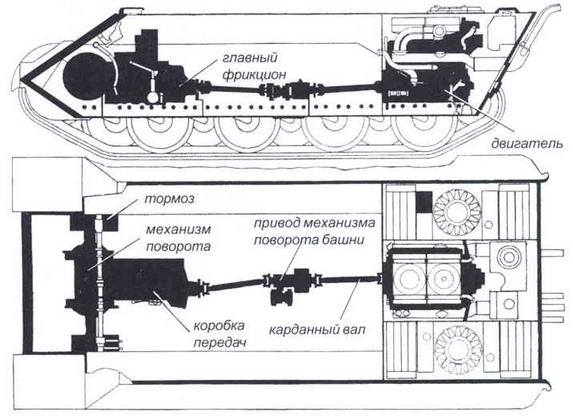

Схема трансмиссии танка

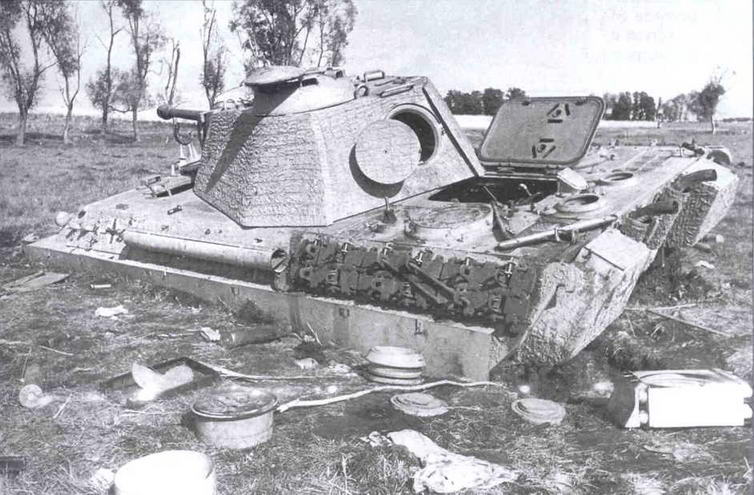

Завязшая в болоте и брошенная экипажем «Пантера» модели G. Восточная Пруссия, 1944 год. Видны открытые люки над двигателем, кормовой башенный и командирский. Крышка люка механика- водителя оторвана

Трансмиссия состояла из карданной передачи,трехдискового главного фрикциона сухого трения, коробки передач АК 7-200, механизма поворота фирмы MAN, бортовых передач и дисковых тормозов типа LG 900.

Коробка передач — трехвальная, с продольным расположением валов, семиступенчатая, пятиходовая, с постоянным зацеплением шестерен и простыми (безынерционными) конусными синхронизаторами для включения передач со 2-й по 7-ю.

Картер коробки передач центрировался и жестко соединялся с картером механизма поворота, образуя единый монтажно-демонтажный агрегат (с общими внутренним объемом и системой смазки) трансмиссии: двухпоточный механизм передач и поворота. Механизм поворота состоял из двух планетарных редукторов. К бортовым передачам мощность подводилась короткими поперечными валами с зубчатыми муфтами на концах. Центровочные работы при сборке танка были сведены таким образом к минимуму, но монтаж и демонтаж механизма передач и поворота из сварной носовой части броневого корпуса представляли собой весьма трудоемкую операцию.

Приводы управления танком — комбинированные, с гидросервоприводом следящего действия с механической обратной связью.

ХОДОВАЯ ЧАСТЬ танка применительно к одному борту состояла из восьми сдвоенных опорных катков с резиновыми бандажами диаметром 850 мм.

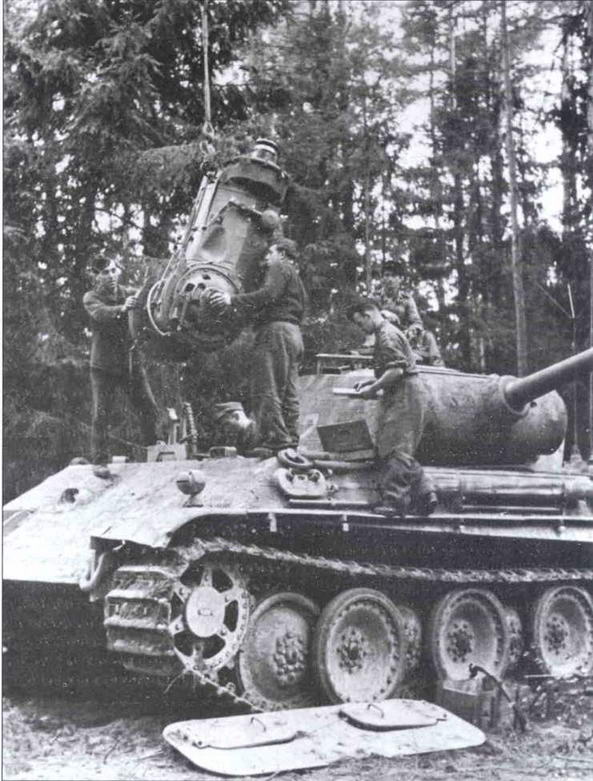

Демонтаж коробки передач и механизма поворота танка «Пантера» в полевых условиях. На переднем плане — крышка люка, предназначенного для демонтажа этого агрегата

Завести «Пантеру» вручную было делом нелегким. Для этого привлекалось не менее двух членов экипажа

Подвеска — индивидуальная торсионная. В целях получения большого угла скручивания торсионы выполнялись двойными, что обеспечивало вертикальное перемещение опорного катка на 510 мм. Передние и задние катки снабжались гидравлическими амортизаторами.

Ведущие колеса переднего расположения имели два съемных зубчатых венца по 17 зубьев каждый. Зацепление цевочное. Между ведущими колесами и первым опорным катком устанавливался отбойный ролик.

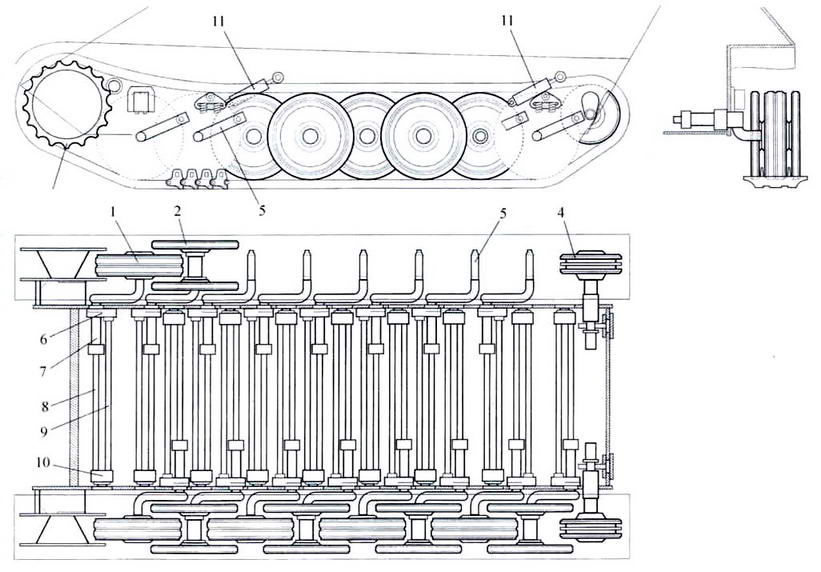

Схема подвески танка:

1,2 — опорные катки; 3 — ведущее колесо; 4 — направляющее колесо; 5 — балансир; 6 — неподвижная муфта крепления торсионов; 7 — втулка торсиона; 8,9 — торсионы; 10 — подвижная муфта крепления торсионов; 11 — гидравлические амортизаторы

Направляющие колеса — литые, с металлическими бандажами и кривошипным механизмом натяжения гусениц.

Гусеницы стальные, мелкозвенчатые, из 86 одногребневых траков каждая. Траки литые, шириной 660 мм, шаг трака 153 мм.
