2. Строительство самолётов из магниевых сплавов может быть обеспечено как широкой собственной сырьевой базой, так и полуфабрикатами отечественного производства (завод № 95, завод им. Ворошилова).

3. Коррозионная устойчивость испытанных магниевых сплавов в действительных условиях эксплуатации свидетельствует об эффективности разработанного и примененного метода защиты их от коррозии (хромпиковая оксидная плёнка и лакокрасочное покрытие). Таким образом, малая стойкость магниевых сплавов против коррозии в настоящее время не может быть препятствием к дальнейшему их внедрению в строительство самолётов…Рекомендовать постройку из магниевых сплавов 4–5 машин, по своим аэродинамическим качествам стоящих на уровне современных требований к боевым самолётам, с последующим широким испытанием таковых не только на сухопутном аэродроме, но и в условиях морской авиации» [149] .

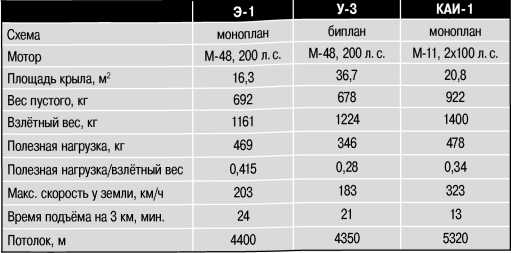

Сравнительные данные самолётов Э-1, У-3 и КАИ-1.

Э-1 с закрытым капотом двигателем, 1937 г.

Но один год — слишком короткий срок, чтобы сделать окончательный вывод о способности защитных покрытий деталей из электрона противостоять коррозии. Поэтому в 1938 г. Э-1 подвергли в НИИ ВВС повторной проверке. До этого самолёт хранили то в ангаре, то под открытым небом. Летом 1937 г. машину подготовили для участия в скоростном перелёте лёгких самолётов из Москвы в Севастополь и обратно. Э-1 не относился к этому классу и летел вне конкурса. Пилотировал его А.И. Жуков. Из-за плохой погоды лётчик сбился с маршрута и закончил перелёт в Харькове.

Весной 1938 г. самолёт подготовили к новой серии испытаний в НИИ ВВС. Вместо М-48 на самолёте теперь стоял импортный мотор «Сальмсон» мощностью 175 л. с. Перед первым полётом, состоявшимся 9 апреля, Э-1 подвергли тщательному осмотру, предварительно смыв старую краску. На фюзеляже и центроплане было обнаружено несколько небольших очагов коррозии, но ржавчина была неглубокой и прочности конструкции не угрожала. Хуже было другое: 5 июня после 152 полётов на взлёт и посадку в обшивке фюзеляжа и обтекателей крыла заметили трещины. Через 10 дней испытаний самолёт вновь осмотрели: трещины увеличились в размерах, а в хвостовой части появились новые. После этого полёты прекратили, из обтекателей шасси и обшивки передней части фюзеляжа вырезали образцы листового материла для проверки на прочность в лабораторных условиях [150] . Так закончилась лётная жизнь первого советского электронного самолёта.

Э-1 на повторных испытаниях, 1938 г.

Э-1 был не единственным отечественным летательным аппаратом из электрона. На ГАЗ № 1 одновременно с самолётом построили планер из такого же магниевого сплава. В первом же полёте при посадке у него обломилось хвостовое оперение. Брошенные во дворе завода остатки планера, не имевшего защитного покрытия, менее чем за год уничтожила коррозия [151] .

Выпускник МАИ М.Л. Бабад при участии А.Л. Гиммельфарба построил авиетку Э-2 «Клим Ворошилов». В отличие от Э-1, имеющего крыло и хвостовое оперение с полотняной обшивкой, Э-2 сделали полностью из электрона, даже воздушный винт был склёпан из двух 10-мм листов магниевого сплава. По схеме авиетка представляла собой свободнонесущий моноплан со среднерасположенным крылом прямоугольной формы с закруглёнными законцовками. Двигатель «Блекберн-Томтит» мощностью 18 л. с. вскоре заменили на «Анзани», 27 л. с. Но цельнометаллический самолётик оказался слишком тяжёл и для этого мотора. А.И. Жуков в 1934 г. выполнил на нём только один полёт, показавший, что мощность двигателя недостаточна. Больше летать на Э-2 не позволили из-за подозрений на коррозию конструкции. Несмотря на это во время ноябрьских праздников 1935 г. эта авиетка демонстрировалась на площади Маяковского в Москве как достижение советского самолётостроения.

Для проверки эксплуатационных качеств электрона в морской среде в 1936 г. началось строительство летающей лодки-моноплана Э-3 (конструктор П.М. Данилов). Она имела свободнонесущее трапециевидное крыло и двигатель М-11 с тянущим винтом. Лодка была целиком из электрона, крыло и оперение — с полотняной обшивкой. Самолёт остался недостроенным, работы по нему прекратили в 1937 г. [152]

Не смогли завершить строительство и истребителя И-21 конструкции Р.Л. Бартини, о котором говорилось в главе о самолётах «Сталь-6» и «Сталь-8», так как завод по производству легких сплавов № 95 в Кунцево не сумел наладить выпуск электрона с требуемыми авиастроителям характеристиками.

В 1938 г., сразу после завершения испытаний Э-1, в НИИ ВВС состоялось совещание по вопросу электрона как конструкционного материала. Приняли решение рекомендовать использование этого сплава в самолётостроении, но применять его на не относящихся к силовой конструкции деталях, таких как колёсные диски, капоты двигателей, баки, сидения, корпуса приборов [153] .

Хотя работы по электронным самолётам не вышли из стадии эксперимента, связанное с ними освоение технологии выпуска деталей из магниевых сплавов ускорило внедрение данного материала в практику, а достижения металлургии в послевоенные годы сделали возможным применение в авиационной технике литейных и деформируемых сплавов на основе магния, пригодных для производства изделий, работающих в самых разнообразных условиях.

В 1913 г. в одном из номеров петербургского журнала «Аэро» появилась необычная заметка. В ней говорилось: «В конце мая на Гатчинском аэродроме был совершён ряд опытов с новой аэропланной материей. Материя отличается необыкновенной прозрачностью. Сидящему в аппарате пилоту видна сквозь крылья поверхность земли. С другой стороны, сам аппарат для находящихся на земле сливается с небом и уже на высоте 100 метров делается почти что невидимым» [154] .

Создателем малозаметного самолёта был Владимир Александрович Лебедев — один из первых русских лётчиков и авиастроителей, шеф-пилот лётной школы Всероссийского императорского аэроклуба. В июльском номере журнала «Всемирное техническое обозрение» за 1913 г. он опубликовал статью «Прозрачная материя для крыльев аэропланов» о материале, позволяющей самолёту как бы растворяться в небе [155] .

В.А Лебедев.
