На стенки и крышку ящика, на крышку металлической коробки и гранату наносится черной краской маркировка.
Гранаты в боевом снаряжении окрашены в черный цвет.
24. Лента для выстрелов (рис. 34) служит для помещения выстрелов и подачи их в приемник гранатомета. Она состоит из отдельных кусков на 10 звеньев каждый. Куски ленты соединяются один с другим с помощью выстрела, звенья между собой в каждом куске — с помощью шплинтов. Звено имеет передние и задние захваты, хвостовик, соединительное кольцо и соединительный выступ.

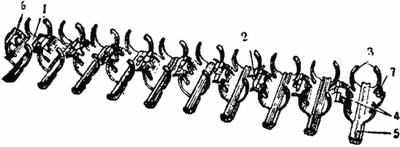

Рис. 34. Лента для выстрелов:
1 — звено ленты; 2 — шплинт; 3 — передние захваты; 4 — задние захваты; 5 — хвостовик; 6 — соединительное кольцо; 7 — соединительный выступ
Снаряжение ленты выстрелами может производиться вручную или снаряжательной машинкой. Снаряжательная машинка (рис. 35) состоит из корпуса, верхнего лотка для помещения выстрелов; нижнего (переднего и заднего) лотка для помещения ленты; звездки с рукояткой для перемещения ленты и снаряжения ленты выстрелами, направляющей для движения снаряженной ленты, переднего и заднего съемников для отделения выстрелов от ленты.
25. Коробка для выстрелов (рис. 36) служит для помещения ленты с 29 выстрелами. Она имеет ручку для переноски коробки; крышку и створку, закрываемые защелками; шторку для закрывания горловины коробки при транспортировке; обойму с зацепом и зубом для присоединения коробки к гранатомету; внутри — спиральную направляющую (улитку) для направления движения ленты, выступ для удержания ленты. На шторке стрелкой указано положение головной части выстрелов в коробке.

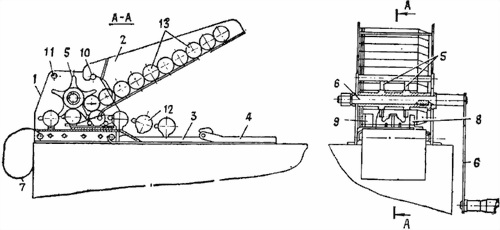

< image l:href="#"/>Рис. 35. Схема снаряжательной машинки:
1 — корпус; 2 — верхний лоток; 3 — нижний передний лоток; 4 — нижний задний лоток; 5 — звездка; 6 — рукоятка; 7 — направляющая; 8 — передний съемник; 9 — задний съемник; 10 — передняя стяжка; 11 — задняя стяжка; 12 — лента; 13 — выстрелы

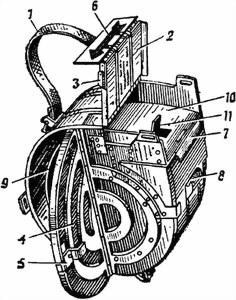

Рис. 36. Коробка для выстрелов:
1 — ручка; 2 — крышка; 3 — защелка крышки; 4 — створка; 5 — защелка створки; 6 — шторка; 7 — зацеп; 8 — зуб; 9 — улитка; 10 — горловина; 11 — выступ
Для укладки ленты в коробку необходимо открыть крышку со шторкой и створку; поместить ленту через горловину в коробку и через открытую створку продвинуть ее по улитке. После укладки ленты пустое звено надевается на выступ, крышка, шторка и створка закрываются на защелки.
26. К каждому гранатомету положены:
Запасные части (рис. 37): трос, ролик, шайбы, стопорные кольца, пружины для замены поломавшихся частей.
Рис. 37. Запасные части к гранатомету:
1 — трос; 2 — ролик; 3 — шайбы; 4 — стопорные кольца; 5 — пружины
Инструмент и принадлежность (рис. 38) для использования при разборке, сборке, чистке и смазке гранатомета.
К ним относятся:
— пенал для размещения в нем инструмента, принадлежности и запасных частей (он также используется в качестве ручки для протирки и щетки, пенал имеет крышку и колпачок);
а
б
в
Рис. 38. Инструмент и принадлежность к гранатомету:
а — в собранном виде; б — в разобранном виде; в — принадлежность, подготовленная для чистки и смазки канала ствола; 1 — пенал; 2 — крышка пенала; 3 — колпачок; 4 — протирка; 5 — щетка; 6 — выколотка; 7 — тонкая выколотка
