11. Порядок полной разборки гранатомета:
1) Произвести неполную разборку, руководствуясь ст. 9.
2) Разобрать ствольную коробку:
— отделить спусковой рычаг (рис. 11): закрыть затыльник, вытолкнуть выколоткой ось, отделить спусковой рычаг и от него пружины;
— отделить рукоятки гранатомета: перевести рукоятки в походное положение; вставить протирку в отверстие рукоятки; нажимая протиркой на тягу и оттягивая рукоятку, вытолкнуть ось тяги из отверстия полуоси ствольной коробки и осторожно отделить рукоятку, тягу и пружину. В указанном порядке отделяется и вторая рукоятка гранатомета.
3) Разобрать затвор:
— отделить досылатель (рис. 12), перемещая его вниз по пазам;
— отделить извлекатель: вытолкнуть выколоткой ось извлекателя (рис. 13) и отделить извлекатель, стакан и пружину извлекателя, два фиксатора досылателя и две пружины (при выталкивании оси во избежание утери деталей поддерживать их от выпадания);
Рис. 11. Отделение спускового рычага:
1 — спусковой рычаг; 2 — ось

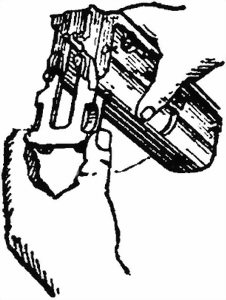

Рис. 12. Отделение досылателя

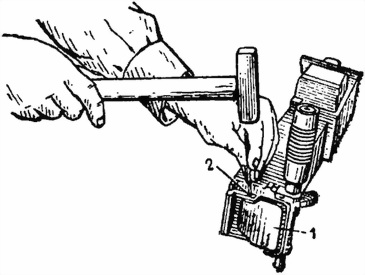

Рис. 13. Выталкивание оси извлекателя:
1 — извлекатель; 2 — фиксаторы досылателя; 3 — рычаг бойка
— отделить боевую плиту (рис. 14): повернуть боевую плиту на 90° и отделить ее, боек и пружину бойка;
— отделить рычаг бойка: вытолкнуть выколоткой ось рычага бойка (рис. 15) и отделить рычаг.
4) Разобрать возвратные пружины. Поставить возвратную пружину вертикально замком вверх, сжать верхние витки пружины и отделить замок (рис. 16); осторожно отпустить пружину и снять ее с направляющей; отделить стержень от направляющей; при разборке и сборке возвратной пружины можно в качестве упора использовать пенал с протиркой, вставив протирку в направляющую и уперев пенал о твердый предмет. В указанном порядке разбирается и вторая пружина.

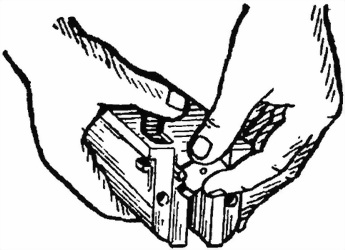

Рис. 14. Отделение боевой плиты

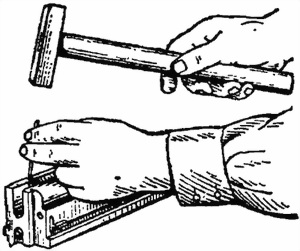

Рис. 15. Выталкивание оси рычага бойка
5) Разобрать приемник:
— отделить механизм отражения гильзы (рис. 17): нажать тонкой выколоткой (шилом) на фиксатор отражателя и, поднимая механизм отражения гильз, снять его с цапфы;
— отделить рычаг подачи, сняв его с цапфы;
— отделить подаватель: повернуть ось подавателя примерно на 90°, выбить ее выколоткой; отделить подаватель, пружины и штырь;
— отделить фиксатор рычага подачи: вытолкнуть выступ фиксатора из малого отверстия в корпусе приемника и сдвинуть фиксатор до совмещения защелки фиксатора с отверстием для нее в приемнике.

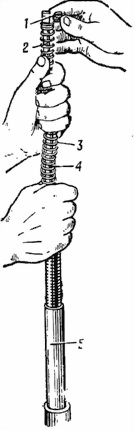

Рис. 16. Отделение замка возвратной пружины:
1 — замок; 2 — стержень; 3 — возвратная пружина; 4 — направляющая; 5 — пенал

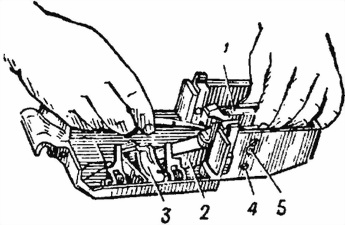

Рис. 17. Отделение механизма отражения гильзы:
1 — отражатель; 2 — рычаг подачи; 3 — подаватель; 4 — выступ фиксатора рычага подачи; 5 — защелка фиксатора

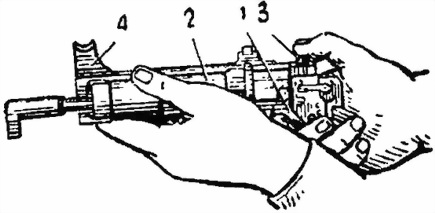

Рис. 18. Отделение ударника от направляющей:
1 — шептало; 2 — ударник; 3 — фиксатор штока; 4 — направляющая
6) разобрать ударно-спусковой механизм:
— отделить ударник от направляющей (рис. 18): нажать на фиксатор штока и продвинуть ударник вперед;
— отделить шептало: вытолкнуть выколоткой ось флажка шептала (рис. 19) и отделить флажок, шептало, пружину шептала и стакан пружины;

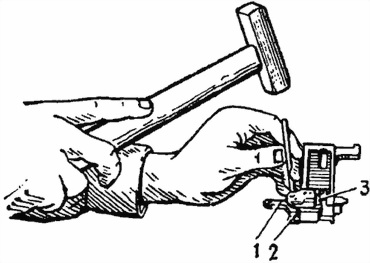

Рис. 19. Выталкивание оси флажка шептала.
1 — шептало; 2 — стакан пружины шептала; 3 — предохранитель
