В ходе эксплуатации жилья периодически возникают проблемы, связанные с доработкой электрической схемы, когда требуется установить дополнительную розетку, повесить новый светильник или полностью переоборудовать комнату. Сразу же возникает вопрос: как выполнена схема разводки электрических проводов и где следует к ней подключаться? Ситуация усложняется, если здание старое, квартира сменила нескольких хозяев, каждый из которых на свой вкус осуществлял ремонт. В итоге внутри декоративных покрытий спрятаны все точки подключения электропроводки, а маршруты прокладки ее кабелей и проводов неизвестны.

Но не все так страшно. Любая система проводки создается по общим стандартам. Однако в то же время каждая имеет определенные отличия от этих стандартов. Рассмотрим варианты, с которыми можно столкнуться на практике.

Основой системы электропроводки является электрический распределительный щиток, к которому подведена электроэнергия от снабжающей организации. Он может быть установлен на вводе в частный дом, на лестничной площадке, внутри межквартирного тамбура либо прямо внутри квартиры.

Электроэнергия в квартирном щитке с ввода поступает на электросчетчик – прибор, учитывающий ее потребление. После него она распределяется к потребителям по кабелям и проводам.

Для защиты цепей используются автоматические устройства, врезаемые в схему внутри квартирного щитка перед кабелем, идущим к потребителю.

Каждая конкретная схема электропроводки отличается от других аналогичных разработок из-за того, что используются различные конструкции всевозможных моделей электрических аппаратов, проводов и кабелей с монтажом их разными методами по типовым или индивидуальным проектам.

Электрический ток от каждого работающего бытового прибора суммируется в квартирном щитке и учитывается счетчиком, через который проходит общая нагрузка. Поэтому токоведущие магистрали квартирного щитка выполняются кабелями с толстым сечением, исключающими тепловую перегрузку и старение изоляции.

От квартирного щитка к потребителям прокладывают провода с меньшим сечением, так как мощность запитываемых ими устройств ниже. Материал и сечение жилы этих проводов подбирают по справочникам или таблицам с учетом эксплуатационных характеристик и мощности.

Возможны три способа реализации схемы:

• шлейфом (шинами), когда общая магистраль проводки создается через распределительные коробки, а от них идут ответвления на электрические точки (розетки, выключатели, светильники);

• радиальным методом, заключающимся в том, что напряжение подводится к каждой розетке отдельным кабелем, идущим напрямую без разрывов и подключений от квартирного щитка;

• комбинированным способом, сочетающим в себе элементы первых двух вариантов.

Все концы электрических проводов и кабелей коммутируются внутри распределительных коробок. Для их соединения создается коммутационная карта.

Для примера рассмотрим стандартную электрическую схему проводки (рис. 1), эксплуатируемую в многоэтажных жилых зданиях сорокалетней (70—80-х годов прошлого века) постройки. В качестве образца приведена структура старой проводки однокомнатной квартиры.

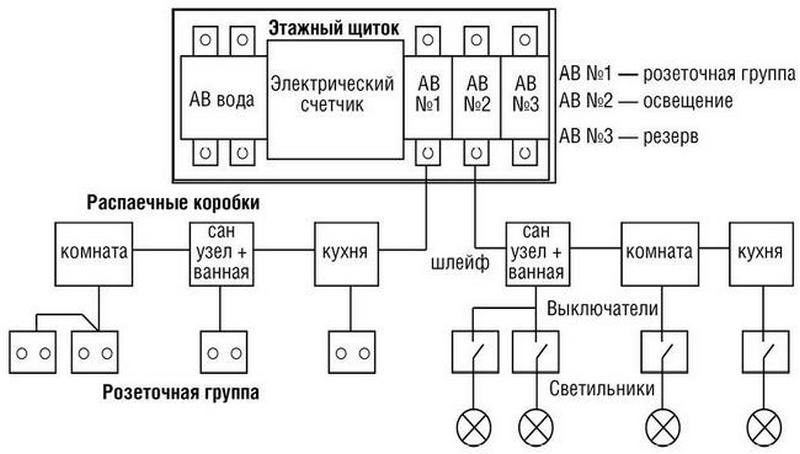

Рис. 1. Принципиальная схема разводки электропроводки шлейфом
