Альтернативой плееру могут служить карманные и портативные УКВ (FM) — радиоприемники. Но УКВ принимаются не везде, а вот в диапазоне средних волн сигналы распространяются значительно устойчивее и на большие расстояния. Малогабаритные и экономичные СВ-приемники для работы на наушники промышленность выпускает редко, и здесь есть возможность проявить ваши способности к радиолюбительскому творчеству.

В этом простом приемнике прямого усиления использованы некоторые любопытные схемные решения. Обычно ферритовую магнитную антенну связывают со вводом усилителя радиочастоты (УРЧ) на биполярном транзисторе с помощью катушки связи, содержащей 1/5 — 1/10 числа витков контурной. Дело в том, что контур магнитной антенны на резонансной частоте имеет высокое сопротивление, а входное сопротивление УРЧ значительно ниже. Поэтому и необходим понижающий трансформатор.

Катушка связи порождает немало проблем. Затруднен подбор количества ее витков, поскольку оно оптимально лишь при настройке на одну частоту нужного диапазона, обычно среднюю. В двухдиапазонном приемнике, рассчитанном на прием как СВ, так и ДВ, приходится использовать две катушки, поэтому усложняется переключение диапазонов.

Паразитный контур, образованный катушкой связи и входной емкостью транзистора, может служить источником шума и помех, поскольку он настроен на частоты КВ-диапазона и широкополосен из-за низкой добротности.

Избавиться от катушки связи и связанных с ней хлопот позволяет последовательная схема включения входа УРЧ в контур (рис. 1).

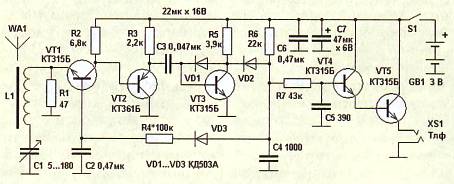

Рис. 1. Принципиальная схема приемника

Входное сопротивление использованного каскада УРЧ с общей базой (ОБ) на транзисторе VT1 очень невелико, менее 100 Ом, и такое сопротивление вполне можно включить в контур последовательно.

Недостаток такого способа согласования — малый уровень сигнала, снимаемого с магнитной антенны. Его приходится компенсировать усилением УРЧ, благо оно в схеме с ОБ довольно высокое.

Второй транзистор в УРЧ является эмиттерным повторителем и согласует высокое выходное сопротивление первого каскада с низким входным сопротивлением детектора. Последний также выполнен по оригинальной схеме, разработанной автором еще в 90-е годы. Транзистор VT3 включен по схеме обычного усилительного резистивного каскада по схеме с общим эмиттером (ОЭ). Но в цепи смещения базы вместо резистора установлен кремниевый диод VD1. В отсутствие сигнала напряжение на коллекторе транзистора автоматически устанавливается на уровне 1–1,1 В: оно равно сумме напряжений открывания диода и перехода эмиттер-база транзистора.

Ток транзистора определяется напряжением питания за вычетом указанных 1–1,1 В и сопротивлением нагрузки. При номинале резистора нагрузки 3,9 кОм он не превосходит 0,5 мА. Ток базы при этом не более нескольких микроампер, он протекает через диод в прямом направлении, устанавливая его на пороге открывания, на участке с максимальной кривизной вольт-амперной характеристики (ВАХ), что и требуется для хорошего детектирования. Динамическое сопротивление диода в этой точке достигает десятков килоом и незначительно снижает усиление транзисторного каскада.

При поступлении на вход детектора АМ-сигнала положительные полуволны, выделяющиеся на нагрузке R5, выпрямляются диодом и увеличивают потенциал базы, открывая транзистор. Емкость разделительного конденсатора С3 должна быть значительно больше емкости обычных разделительных конденсаторов радиочастотных каскадов, чтобы он не успевал разряжаться током базы за период РЧ-колебаний. Коллекторный ток открывающегося транзистора возрастает, а его коллекторное напряжение уменьшается. Максимумы положительных полуволн коллекторного напряжения оказываются как бы «привязанными» к уровню +1 В, в то время как огибающая отрицательных полуволн промодулирована удвоенной амплитудой напряжения ЗЧ. Осциллограмма коллекторного напряжения показана на рисунке 2.

Рис. 2. Осциллограмма напряжения на коллекторе транзистора VT3.

Коэффициент передачи детектора и его выходное напряжение ЗЧ повышается вдвое благодаря установке еще одного диода VD2, как показано на рисунке 1. Резистор нагрузки детектора R6 присоединен к проводу питания, обеспечивая небольшой начальный ток через дополнительный диод VD2, чтобы вывести его на участок с максимальной кривизной характеристики. Этот диод выпрямляет отрицательные полуволны коллекторного напряжения, и потенциал верхней по схеме обкладки фильтрующего конденсатора С4 повторяет их огибающую.

Этот детектор хоть и вносит небольшие нелинейные искажения, но развивает напряжение ЗЧ 180 мВ при входном сигнале 1,5 мВ, а начинает детектировать при входных сигналах всего в сотни микровольт. Для сравнения была измерена чувствительность апериодического УРЧ (на том же транзисторе с тем же сопротивлением нагрузки 3,9 кОм), нагруженного на диодный детектор по схеме удвоения напряжения — она получилась втрое хуже, хотя схема обычного детектора сложнее.

Смещение на базу первого транзистора УРЧ подается с выхода детектора через цепочку VD3, R4. При поступлении сигнала напряжение на выходе детектора снижается, уменьшая и ток транзисторов VT1, а вслед за ним и VT2.
