Lpp-Diagrams – Фазовые диаграммы – построение изотермических фазовых диаграмм для систем из трех элементов;
Mineralogy Iterations – Расчет минералогического состава – расчет элементного состава минеральных смесей;
Composition Convertions – Преобразование составов – преобразование минералогического состава в элементный и обратное преобразование;
DATABASE – База данных – работа с базой данных по термодинамическим характеристикам веществ;
Exit – Выход – завершение работы и выход;
Help – Помощь.
1.2. Развитие пакета. Увеличение функциональных возможностей и числа баз данных
Первые версии пакета были разработаны в 1970-х годах и работали под управлением распространенных в то время операционных систем Unix, MS DOS, а затем Windows, начиная с версии 3.1. По мере развития аппаратных и программных средств персональных компьютеров возможности пакета развивались по линии увеличения числа расчетных модулей и баз данных. Объем основной базы данных по термодинамическим свойствам веществ непрерывно увеличивался, содержимое баз данных редактировалось по мере появления более надежных современных источников.
Развитие функциональных возможностей пакета сопровождалось ростом системных требований к компьютеру в части производительности процессора и объема памяти на диске, однако эти требования всегда оставались весьма умеренными, что обеспечивало эффективное использование пакета на любом офисном компьютере или ноутбуке. Основные системные требования для установки пакета приведены в таблице на с. 8.
Наиболее мощная версия пакета HSC-8.0 выпущена в продажу в октябре 2014 года. В этой версии, предназначенной для работы под управлением операционной системы Windows 7 или Windows 8 (в том числе 64-битной), расширен набор вычислительных модулей, увеличен объем основной базы данных до 28 000 веществ, термодинамические параметры 1300 веществ в базе данных исправлены на более современные.
В этой версии добавлено два новых вычислительных модуля для расчета термодинамических характеристик веществ по молекулярным параметрам (Benson) и для расчета эксергии (Exergy). Встроенный эмулятор Excel поддерживает работу пакета с версиями Excel до 2010 года, позволяя работать с файлами.xlsx, что было недоступно в более ранних версиях пакета. Проделана большая работа, направленная на создание максимально удобной среды для пользователя. Главное меню пакета выполнено так, что пользователь может настроить его в соответствии со своими задачами, убрав неиспользуемые модули с рабочего стола. Интерфейс пользователя на всех этапах работы стал еще более интуитивно понятным, а рабочие окнам – более информативными.

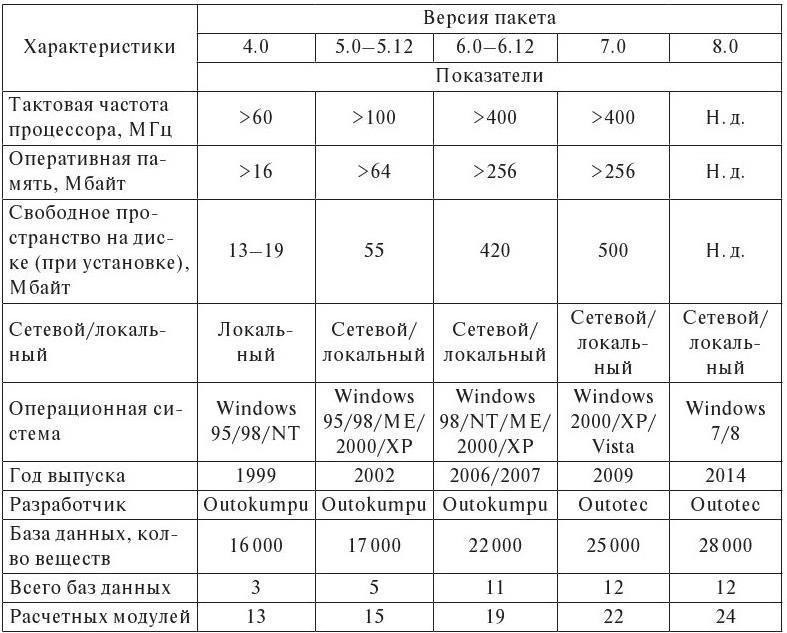

Системные требования при установке пакета на компьютер
От версии к версии перерабатывается также руководство по модулям пакета, при этом наличие файлов, содержащих примеры решения задач в каждом модуле, существенно упрощает освоение пакета. Контекстно-чувствительная помощь позволяет обращаться к соответствующим описаниям модулей.
Некоторым недостатком пакета является то, что все элементы интерфейса (команды, экраны помощи, описания) используют английский язык, что затрудняет освоение. К сожалению, не поддерживается русский алфавит, по этой причине даже комментарии, названия технологических потоков и прочее приходится писать на английском.
1.3. Состав пакета, взаимодействие основных модулей
Пакет программ HSC Chemistry состоит из набора функциональных модулей, каждый из которых предназначен для выполнения определенных термодинамических или теплотехнических расчетов, определения рационального состава сырья и других вычислительных и моделирующих операций. Набор модулей зависит от версии пакета. К основным модулям (см. с. 6) добавлены такие:
SIM – Flowsheet Simulation – Моделирование технологических схем – графическое представление и моделирование материальных потоков в технологических схемах;
Geo – данные по минералогическому и элементному составу сырья различных месторождений.
Все модули представлены соответствующими кнопками в главном меню. В последней версии HSC Chemistry 8.0 пользователь может компоновать меню в соответствии со своими предпочтениями, в более ранних версиях главное меню содержит фиксированный набор кнопок.
При запуске любого модуля пользователь оказывается в системе многоуровневых контекстно-чувствительных меню, используя которые вводит исходные данные для решения задачи и получает результат ее решения. Все модули используют технологию электронных таблиц, и работа с ними мало отличается от работы в привычной многим среде Excel или иных электронных таблиц. Небольшие отличия имеются, но они осваиваются достаточно быстро.
Другая особенность пакета – использование оконного интерфейса – также не является препятствием для его освоения и последующего применения на практике.
Еще одной важнейшей особенностью пакета является то, что программные модули автоматически взаимодействуют с базами данных, заимствуя из них необходимые для расчета справочные данные (стандартные значения энтальпии, энтропии, эмпирические коэффициенты для расчета мольной теплоемкости, коэффициенты теплопроводности материалов, степени черноты материалов и др.) и расчетные формулы (в определенных случаях). Это требует от пользователя аккуратности при вводе формул веществ и записи исходной задачи, впрочем при наличии ошибок пользователя программы пакета выдают сообщения, с помощью которых поиск и устранение ошибок значительно облегчаются.
