Рис. 1.9. Сварной трубчатый пиллерс

Набор в оконечностях корабля. Поперечную жесткость оконечностям корабля придают шпангоуты, флоры и бимсы, работающие совместно с настилом палуб и обшивкой бортов, а также поперечные переборки, которые ставятся (как и шпангоуты) в оконечностях чаще, чем в средней части корабля. Для придания прочности сходящимся кромкам листов бортовой и днищевой обшивки вместе с набором и создания жесткой конструкции оконечностей корабля устанавливаются штевни. В носовой оконечности корабля – ф о р ш т е в е н ь, который выполняется в виде поковки, отливки или сварной конструкции. Он способен противостоять ударам волн, льдов и плавающих предметов. Кормовая оконечность корабля заканчивается литой деталью – а х т е р ш т е в – н е м. Форма и конструкция штевней зависят от назначения и величины корабля, числа гребных винтов, типа руля и т. д.

Оболочку корабля составляют наружная обшивка (днищевая и бортовая) и настил палуб.

Н а р у ж н а я обшивка – водонепроницаемая оболочка, которая отделяет внутренний объем корабля от воды и служит одновременно для обеспечения проольной и поперечной прочности корабля. Она состоит из ряда поясов, составленных из отдельных листов и расположенных вдоль корабля. Соединение двух листов одного пояса образует стык; соединение поясов – паз наружной обшивки. Листы обшивки соединяются различными способами: встык, внакрой, край на край (елочкой), вгладь, на планках и др. В зависимости от расположения пояса наружной обшивки называются: шпунто вый, днищевый, скуло вой, бортовой, ледовый ширстрек (рис. 1.10) Обычно шпунтовый пояс (прилегает к килю) и ширстрек (пояс обшивки у бимсов верхней непрерывной палубы) для увеличения общей продольной прочности корабля делаются толще остальных поясов. На военных кораблях, кроме того, часто удваивают обшивку вдоль килевой дорожки, ватерлинии (ледового пояса), под якорными клюзами, в районе гребных винтов.

Рис. 1.10. Расположение поясов наружной обшивки:

1 – ширстрек; 2 – ледовый; 3 – бортовые; 4 – скуловой; 5 – днищевые; 6 – шпунтовый; 7 – килевой

Н а с т и л п а л у б ограничивает внутренний объем корабля сверху и состоит из листов, опирающихся на палубный набор. Палубный настил изготовляется из листов максимальной длины, которые располагаются длинной стороной вдоль корабля. Крайний лист палубного настила, идущий параллельно обводу борта, называется палубным стрингером и служит для обеспечения продольной прочности корабля. На всем протяжении палубы, за исключением района оконечностей корабля, он имеет толщину, на 20–30% большую, чем смежные пояса настила палубы. Обычная толщина поясов, прилегающих к палубному стрингеру: для малых кораблей – 4; миноносцев – 5; крейсеров – 7–8 мм. Наименьшая толщина палубы определяется условиями долговечности, но должна быть не менее 4 мм. Совокупность листов и набора – собственно палуба.

Корпус корабля для размещения оборудования, вооружения, грузов и личного состава, а также для обеспечения непотопляемости, пожарной безопасности и прочности делится по высоте на ряд палуб и платформ. По расположению на корабле палубы называются верхней, средней и нижней (рис. 1.11).

Рис. 1.11. Палубы корабля:

1 – наружное днище; 2 – второе, или внутреннее, дно; 3 – третье дно; 4 – вторая платформа; 5 -первая платформа; 5 – нижняя палуба; 7 – средняя палуба; 8 – верхняя палуба; 9 – палуба полубака; 10 – палуба надстроек

Платформы проходят под нижней палубой в оконечностях корабля и не по всей длине корабля, а прерываются и этим отличаются от палуб. Счет платформ идет сверху вниз. Количество палуб и платформ зависит от конструкции, назначения и размеров корабля.

Верхняя палуба (основная) является своеобразной крышей и выдерживает наибольшие напряжения растяжения и сжатия при продольном изгибе корпуса, напряжения от поперечного сжатия корпуса, местного давления грузов, пороховых газов при выстреле и оказавшейся на палубе воды. Для уменьшения заливания водой при волнении и тем самым улучшения мореходных качеств корабля палуба обычно имеет седловатость, т. е. подъем от средней части к носу и корме (рис. 1.12). В поперечном направлении верхняя палуба имеет прогиб, т. е. выпуклость, обеспечивающую сток воды к бортам и увеличивающую продольную жесткость палубы. Непосредственно на верхней палубе, а также на специальных фундаментах и основаниях размещены различного назначения и вида надстройки, рубки, мостики, оружие, палубные устройства, посты для управления кораблем и другое оборудование, выводятся мачты и дымовые трубы.

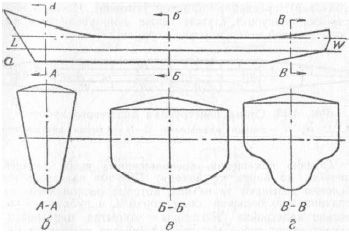

Рис. 1.12. Схема седловатости и прогиба палубы:

а – седловатость; б, в, г – прогиб на различных сечениях по длине корабля

Верхняя палуба условно делится на участки, которые называются: б а к – участок верхней палубы от форштевня до фок-мачты или боевой рубки; ш к а ф у т – от фок-мачты или боевой рубки до грот-мачты или кормовых надстроек включительно; ют – от грот-мачты или кормовых надстроек до среза кормы. Некоторые боевые корабли, многие вспомогательные суда имеют дополнительные палубы: над баком – полубак; шкафутом – спардек; ютом – полуют.

На верхней палубе по бортам устанавливаются ватервейс (водосток) и шпигатная система для удаления воды с палубы, надстроек и площадок. Чтобы палубу меньше заливало водой, на баке (полубаке) устанавливаются волноотводы (волнорезы) и козырьки.

Палубные надстройки – части корпуса корабля, расположенные на некоторой части верхней палубы по всей ширине корабля и образующие на ней закрытые объемы, предназначенные для использования в качестве жилых и различных служебных помещений. В соответствии с делением верхней палубы на участки надстройки, находящиеся на ней, называются носовой (баковой), средней и кормовой (ютовой). Носовая надстройка (полубак) служит также для увеличения высоты носовой части корпуса корабля.

Обычно помещения, расположенные выше верхней палубы, до борта не доходят. Поэтому надстройками условно называют те из них, которые расположены на сравнительно большой длине корабля, а рубками – короткие надстройки. Р о с т р ы – открытая надстройка; представляют собой решетчатый (иногда сплошной) настил, сооружаемый выше верхней палубы и опирающийся внутренней стороной на среднюю надстройку, а наружной на пиллерсы. Настил укладывается на ростерные бимсы. Ростры предназначаются для размещения на них катеров, шлюпок, спасательных средств и автоматической зенитной артиллерии.
