my ($x, $y, $color, $procent, $caption) = @_;

# выводим прямоугольник пропорционально проценту

$svg->rectangle(

x => $x, y => $y,

height => 30, width => $procent*10,

style => "opacity:1; fill:$color; fill-opacity:0.4"

);

# и пояснительный текст указанного цвета

$svg->text(

x=>$x+5,y=>$y+20,style=>"font-size:15;fill:$color"

)->cdata("$caption $procent %");

}

SVG-документ, сформированный в результате выполнения этой программы, - это текстовый файл в формате XML, который выглядит следующим образом:

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>

<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.0//EN"

"http://www.w3.org/TR/2001/REC-SVG-20010904/DTD/svg10.dtd">

<svg height="300" width="400">

<text style="font-size:15;fill:blue" x="32" y="32">

&#207;&#238;&#241;&#229;&#249;&#224;&#229;&#236;&#238;&#241;&#242;&#252;

&#241;&#224;&#233;&#242;&#224;:

&#240;&#224;&#241;&#239;&#240;&#229;&#228;&#229;&#235;&#229;&#237;&#232;&#229;

&#239;&#238; &#228;&#238;&#236;&#229;&#237;&#224;&#236;

</text>

<rect height="30" width="550" x="20" y="50"

style="opacity:1; fill:red; fill-opacity:0.4" />

<text style="font-size:15;fill:red" x="25" y="70">

.RU 55 %

</text>

<rect height="30" width="240" x="20" y="80"

style="opacity:1; fill:blue; fill-opacity:0.4" />

<text style="font-size:15;fill:blue" x="25" y="100">

.COM 24 %

</text>

<rect height="30" width="120" x="20" y="110"

style="opacity:1; fill:green; fill-opacity:0.4" />

<text style="font-size:15;fill:green" x="25" y="130">

.ORG 12 %

</text>

<rect height="30" width="90" x="20" y="140"

style="opacity:1; fill:black; fill-opacity:0.4" />

<text style="font-size:15;fill:black" x="25" y="160">

"id^i:`ea 9 %

</text>

<text x="12" y="200">

Perl 5.008007 + SVG.pm 2.33 + CGI.pm 3.10

</text>

<!--

Generated using the Perl SVG Module V2.33

by Ronan Oger

Info: http://www.roasp.com/

– ->

</svg>

Зная синтаксис описания SVG-графики, можно сформировать подобный документ c помощью одного из модулей Perl, генерирующих документы XML. Библиотека SVG лишь предоставляет для этого наиболее удобные средства. Если нет под рукою нужных модулей, можно даже создавать любые документы XML на чистом Perl. Текстовое представление, понятное человеку и легкое для обработки, стало одним из преимуществ XML по сравнению с применявшимися ранее двоичными форматами. На рис. 18.3 показано, как сформированный в программе SVG-документ выглядит в окне браузера в виде векторного изображения.

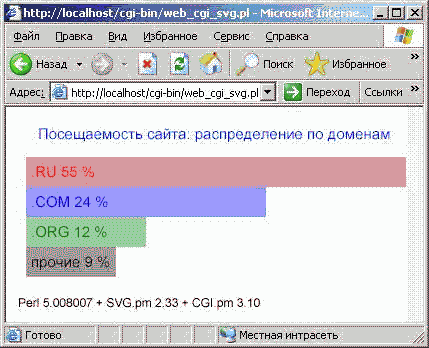

Рис. 18.3.Динамически сформированная SVG-графика

Первоначальное использование WWW только для доставки информации человеку постепенно сменяется использованием Всемирной Паутины для программного взаимодействия между информационными системами. Новым применением WWW стало использование ее в качестве пространства для распределенного компонентного программирования. В соответствии с этим подходом распределенные приложения строятся на основе сервис-ориентированной архитектуры. Для обращения к сетевым программным компонентам, называемым web-сервисами, используется протокол SOAP (Simple Object Access Protocol). Поскольку SOAP основан на стандарте XML, то он не зависит от используемого языка программирования и операционной системы. Данные передаются в виде текстовых сообщений в формате XML, поэтому могут передаваться с помощью неспециализированных протоколов, например, HTTP или SMTP. Чтобы правильно обратиться к web-службе, нужно знать ее интерфейс. Для описания методов, предоставляемых web-сервисами, и состава передаваемых данных создан язык описания web-сервисов WSDL (Web Services Description Language). А для хранения описаний web-сервисов в специальных реестрах и их поиска разработана система описания, обнаружения и интеграции UDDI (Universal Description, Discovery and Integration).
