Схема устроена так, что это снижение напряжения может происходить автоматически и повторяться периодически с частотой, чуть меньшей частоты смены строк или полукадров (рис. 189). Это означает, что сигналы синхронизации лишь ускоряют процесс, который все равно бы завершился.

Н. — Не можешь ли ты теперь сказать, как лампа может быстро снизить напряжение.

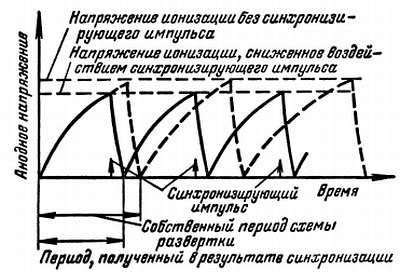

Рис. 189. Процесс синхронизации схемы развертки. Приходящие на сетку лампы положительные синхронизирующие импульсы вызывают преждевременный разряд конденсатора.

Ионизация тиратрона

Л. — Посмотри на схему, где изображен газонаполненный триод (рис. 190). Лампа эта наполнена нейтральным газом, таким как аргон, неон или гелий. Ее называют тиратроном. Как видишь, ее промежуток катод — анод включен параллельно конденсатору С, который заряжается через резистор R.

Рис. 190. Генератор пилообразных сигналов на тиратроне.

Н. — Однако я вижу два резистора, включенных последовательно с этим промежутком. Переменный резистор R3, возможно, служит для подачи на сетку отрицательного относительно катода смещения, этому ты научил меня во время бесед о ламповых схемах. Но какую роль играет резистор R2?

Л. — Сопротивление этого резистора не превышает несколько сотен ом. Резистор служит для ограничения тока разряда, протекающего через тиратрон, чтобы последний не подвергался разрушению.

Н. — Но я не вижу, что может вызвать разряд.

Л. — Это производит ионизация содержащегося в лампе газа. Когда заряд конденсатора С повышает напряжение на аноде до определенной величины, скорость электронов, притягиваемых анодом с катода, возрастает настолько, что они разбивают молекулы газа. Каждая молекула разделяется на некоторое количество электронов и положительных ионов. Это вызывает мощный ток: электроны идут к аноду, а положительные ионы окружают сетку, притягиваемые ее отрицательным потенциалом.

Н. — Я понимаю, в этот момент сопротивление лампы становится почти равным нулю, что вызывает разряд конденсатора С. Когда в результате этого разряда напряжение анода становится низким, ионизация прекращается, и все начинается сначала.

Л. — Совершенно верно. Но нужно также видеть, какую роль во всем этом играет сетка. Ведь ее потенциал определяет напряжение ионизации промежутка катод — анод. Чем менее отрицательна сетка, тем легче пропускает она электроны с катода к аноду, тем выше их скорость при одном и том же анодном напряжении. Следовательно, ионизация, определяемая скоростью электронов, начинается при менее высоком анодном напряжении.

Н. — Из сказанного я делаю вывод, что, изменяя сопротивление резистора R3, можно регулировать величину анодного напряжения, вызывающего ионизацию. Иначе говоря, таким образом определяют продолжительность заряда конденсатора С.

Л. — Возникает вопрос, Незнайкин, не съел ли ты в эти дни несколько килограммов рыбы, которая насытила тебя фосфором и сделала столь сообразительным, логичным и умным…

Действительно, изменением сопротивления резистора R3 регулируют длительность заряда конденсатора С. Но теперь обрати внимание на то, что через конденсатор С1 на сетку подаются сигналы синхронизации. Это короткие импульсы, делающие сетку положительной.

Н. — Принимая во внимание твои объяснения, я думаю, что эти сигналы поступают на сетку на мгновение раньше того момента, когда тиратрон стал бы ионизированным вследствие достижения напряжения на аноде соответствующей величины. Делая сетку менее отрицательной, эти сигналы снижают величину анодного напряжения, способного вызвать ионизацию. И ионизация немедленно вызывается синхронизирующим сигналом. Не сказал ли я какую-нибудь глупость?

Польза насыщения

Л. — Ничего подобного. Твой фосфор продолжает действовать эффективно… Поэтому ты легко поймешь, что форму отклоняющих токов можно сделать практически линейной, если нагрузочный резистор R заменить устройством, которое пропускает ток лишь постоянной величины.

Н. — Я совершенно не представляю себе, каким должно быть это устройство.
