Противотанковая мина ТМ-72 и минный взрыватель МВН-72

Руководство предназначается для изучения тактико-технических характеристик, устройства принципа действия, правил применения, хранения и транспортировки противотанковой мины ТМ-72 и минного взрывателя МВН-72.

Противотанковая мина ТМ-72 предназначается для поражения танков, самоходных ракетных и артиллерийских установок, бронетранспортеров и автомобилей противника.

Основные тактико-технические характеристики мины

Тип мины Кумулятивная

Тип взрывателя Неконтактный МВН-72

Габаритные размеры:

диаметр 250 мм

высота с взрывателем 128 мм

Масса мины с взрывателем 6 кг

Масса заряда ВВ (ТГ-40) 2,5 кг

Материал корпуса Сталь

Поражающее действие Обеспечивает повреждение агрегатов танка, пробивание гусеницы и поражение экипажа

Бронепробиваемость Пробивает броню толщиной до 100 мм с расстояния 0,25–0,5 м; диаметр отверстия составляет 50–60 мм

Способ установки На грунт (в грунт) вручную и с помощью лотка с автомобиля

Гарантийный срок хранения 10 лет

Минный взрыватель МВН-72

Взрыватель МВН-72 предназначен для подрыва противотанковых мин ТМ-72 и мин серии ТМ-62 при воздействии на них магнитного поля танка, бронетранспортера или автомобиля.

Основные тактико-технические характеристики взрывателя

Тип Неконтактный, магнитный

Принцип действия Срабатывает от воздействия магнитного поля танка, бронетранспортера или автомобиля

Габаритные размеры:

диаметр 125 мм

высота 96 мм

Масса 1,15 кг

Источник тока Элемент ПМЦ-У-48Г (КБУ-1,5)

Гарантийное время боевой работы [1] 1 месяц

Время предохранения 30-120 сек

Температурный диапазон применения от –40 °C до +50 °C

Место срабатывания Подл проекцией танка, бронетранспортера, автомобиля при скоростях движения более 5–9 км/ч

Гарантийный срок хранения (без источника тока) 5 лет

Гарантийный срок хранения источников тока 2 г

Мина ТМ-72, снаряженная взрывателем МВН-72, приведена на рис. 1. Мина ТМ-72 (рис. 2) имеет металлический корпус 1, стакан 2 с резьбой для ввинчивания взрывателя, закрытый пробкой 3. Для герметизации соединения мины с взрывателем имеется резиновая прокладка 4. Кумулятивный заряд ВВ (ТГ-40) 5 имеет кольцевую кумулятивную выемку со стальной облицовкой 6. Для обеспечения лучшего формирования кумулятивной струи заряд имеет инертную линзу, состоящую из пенопластового вкладыша 7 и металлической шайбы 8. Промежуточным детонатором служит тетриловая шашка 9 массой 20 г. Дно мины 10 соединено с корпусом закаткой. Сбоку на корпусе имеется горловина, через которую производится заливка заряда ВВ. Горловина закрыта крышкой. На боковой поверхности корпуса нанесена маркировка: шифр мины, марка завода-изготовителя, номер партии, год изготовления и шифр снаряжения. Для переноски мины имеется съемная ручка из тесьмы (рис. 1).

Устройство и принцип действия взрывателя

Взрыватель МВН-72 (рис. 3) состоит из корпуса, внутри которого смонтированы неконтактное реагирующее устройство, элементы огневой цепи и часовой предохранительный механизм.

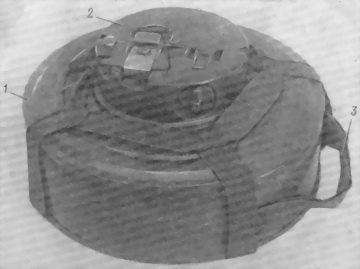

Рис. 1. Противотанковая мина ТМ-72, снаряженная взрывателем МВН-72, в транспортном положении (общий вид):

1 — мина ТМ-72; 2 — взрыватель МВН-72; 3 — ручка

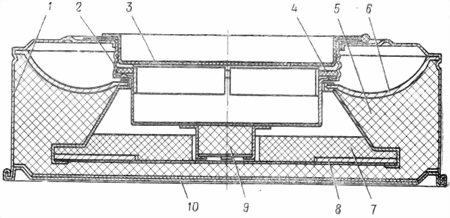

Рис. 2. Противотанковая мина ТМ-72 без взрывателя (разрез):

1 — корпус; 2 — стакан; 3 — пробка; 4 — прокладка; 5 — заряд ВВ; 6 — облицовка кумулятивной выемки; 7 — вкладыш; 8 — шайба; 9 — промежуточный детонатор; 10 — дно

Корпус выполнен из алюминиевого сплава. Сверху на корпусе взрывателя имеется фигурное углубление, в котором размещены кнопка 14 запуска часового предохранительного механизма и откидная ручка 3. Кнопка окрашена в красный цвет и закрыта сверху откидной ручкой, защищающей ее от воздействия случайных нагрузок. Откидная ручка шарнирно крепится на штоке часового механизма. Поворот ручки до упора в направлении стрелки 10 обеспечивает одновременно заводку пружины часового механизма и перевод взрывателя из боевого положения в транспортное. На откидной ручке имеется два ребра с отверстиями для постановки проволочной шпильки 8 и цилиндрический выступ для сочленения с предохранительной чекой.
