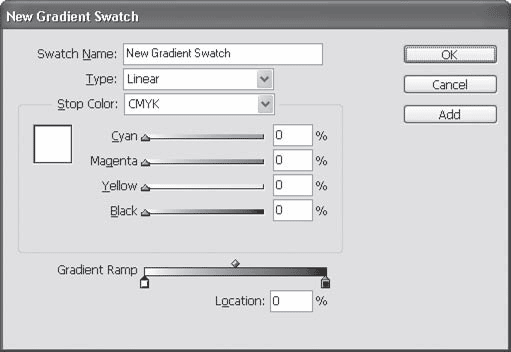

Поле Location (Положение) отображает положение маркера на градиенте и может быть использовано для ввода точного значения.

Каждый цвет настраивается в средней части окна с помощью ползунков и списка Stop Color (Цвет маркера), в котором, кроме знакомых нам названий систем исчисления цвета, появляется еще одно значение – Swatches (Образцы), позволяющее назначить маркеру цвет одного из сохраненных образцов цвета.

Над градиентной полоской присутствуют ромбовидные маркеры, управляющие плавностью перехода между цветами. Смещение маркера приведет к созданию неравномерного перехода, когда один из цветов будет иметь большее влияние на градиент.

Назначить градиент для объекта можно щелчком на записи из палитры Swatches (Образцы цвета) или с помощью инструмента Gradient (Градиент). Инструмент позволяет создавать линейные градиенты, занимающие только часть объекта, и радиальные градиенты со смещенным центром (рис. 11.10).

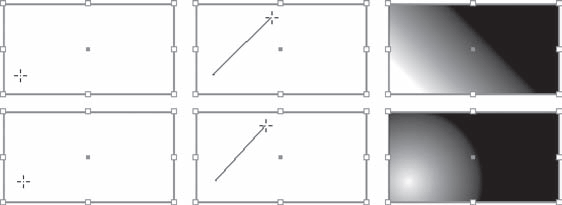

Рис. 11.10. Использование инструмента Gradient (Градиент)

Для большей точности работы (а может быть, и для большего удобства) мы можем обратиться к палитре Gradient (Градиент) (рис. 11.11). На ней продублированы настройки, которые нам знакомы по окну создания нового образца градиента. Однако здесь мы можем индивидуально настроить каждый градиент – для этого необязательно создавать новые образцы, что удобно, если в дизайне используется большое количество разных градиентов.

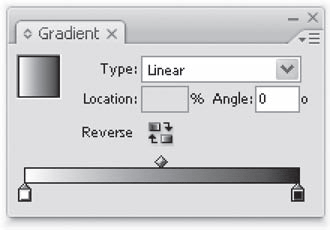

Рис. 11.11. Палитра Gradient (Градиент)

На палитре представлены два новых для нас элемента: кнопка Reverse (Реверс), которая позволяет реверсировать градиент, то есть повернуть его зеркально относительно объекта, если он линейный, или поменять внутренний и наружный цвета, если градиент радиальный. Вторым «открытием» будет поле Angle (Угол), с помощью которого мы можем точно указать угол наклона линейного градиента (для радиального градиента такая настройка не имеет смысла, потому поле будет неактивным).

Хотя в процессе изучения работы с цветами мы уже познакомились с некоторыми возможностями по настройке цвета абриса, самое интересное еще только начинается. Дело в том, что цветом настройки абриса далеко не исчерпываются.

Для доступа к настройкам абриса нам потребуется обратиться к палитре Stroke (Абрис) (рис. 11.12).

Рис. 11.12. Палитра Stroke (Абрис)

Наиболее простые и чаще всего используемые параметры абриса – цвет, толщина и тип абриса (или стиль). Мы уже умеем назначать цвет абриса, а с помощью палитры Stroke (Абрис) или панели управления имеем возможность воспользоваться полем Weight (Толщина) и раскрывающимся списком Type (Тип), чтобы установить толщину и стиль абриса (рис. 11.13). Толщина линий традиционно измеряется в пунктах, как и кегль шрифта.

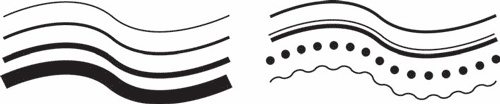

Рис. 11.13. Линии с абрисом разной толщины (слева) и разного типа (справа)

В палитре Stroke (Абрис) мы можем установить разные типы окончания линий (точные, закругленные или немного продленные, чтобы добиться наложения линий «внахлест» (рис. 11.14)) с помощью кнопок группы Cap (Окончание). Это имеет смысл, если мы используем линии значительной толщины, в противном случае результата настроек мы, вероятнее всего, не увидим.

Рис. 11.14. Три варианта окончания линий

Точно так же с помощью кнопок группы Join (Соединения) мы можем выбрать один из трех способов прорисовки углов фигуры. Углы могут быть прямыми, закругленными или скошенными (рис. 11.15).

Рис. 11.15. Разные типы соединений линий

Первый тип углов наиболее часто используется, однако может вызывать проблемы при обрисовке неправильно нарисованных шрифтов (в некоторых местах из углов букв торчат длинные острые края абриса). Это не проблема Adobe InDesign или любой другой программы, это следствие неправильно выполненного построения символов в шрифте. В большинстве случаев проблему можно решить назначением закругленных или скошенных углов. В остальных же случаях их можно использовать в оформительских целях.
