Рис. 2.42. Окно с тангенциальными и радиальными перемычками и с треугольной форточкой

Кнопка Базовый элемент вызывает аналогичное окно для настройки перемычки основной части окна данной конструкции (рис. 2.43). По умолчанию в настройках количество горизонтальных перекладин установлено равным нулю, а количество вертикальных равно трем. Как и в предыдущем случае, есть возможность настройки размеров самих перекладин.

Рис. 2.43. Формирование перекладин в основной части дополнительного окна расширенной конструкции

Измените в настройках базового элемента окна количество горизонтальных перемычек с нуля на три и получите окно весьма оригинальной конструкции (рис. 2.44). Все перекладины размещаются равномерно в пределах базового элемента.

Рис. 2.44. Добавление горизонтальных перемычек к базовому элементу окна

Полностью аналогично настраиваются размещение и размеры перекладин для нижней части окна (окно настроек вызывается кнопкой Элемент парапета в области Перекладины). На рис. 2.45 приведено окно сложной конструкции, в которое был добавлен нижний элемент с одной горизонтальной и четырьмя вертикальными перемычками, размеры которых несколько уменьшены по сравнению с перемычками верхней и основной частей окна.

Рис. 2.45. Окно дополнительной расширенной конструкции после редактирования

Наконец, в области Текстуры вы можете выбрать текстуры для рамы и подоконников рассматриваемого окна.

Лестницы, как и прочие объекты системы ArCon, имеют свои собственные настройки. Возможные типы лестниц были перечислены в гл. 1, но, несмотря на их внешние различия, формальный список параметров, доступных для изменения, одинаков для всех типов лестниц (рис. 2.46). Однако это отнюдь не означает, что нам придется подробно изучать эти параметры. Все дело в том, что большинство из них (к примеру, ширина лестничного марша, ширина площадки и пр.) настраиваются интерактивно при создании лестницы на плане. По этой причине изменение каких-либо параметров предварительно (перед построением) просто не имеет смысла (вы уже, наверное, успели обратить внимание, что большинство текстовых полей в области Геометрия окна настроек неактивны).

Рис. 2.46. Окно настроек параметров лестницы

По этой причине рассматривать данные настройки здесь не имеет смысла. Более подробно о построении лестниц и их параметрах вы узнаете из гл. 4. На данном этапе вы можете ограничиться лишь изменением текстур отдельных элементов лестницы (после изменений не забудьте воспользоваться кнопкой Как стандарт, иначе все внесенные настройки будут утеряны).

Такие объекты, как крыша или слуховые окна, программа ArCon умеет создавать самостоятельно, однако предварительно они требуют настройки множества всевозможных параметров.

Окна с настройками для определенного типа крыши или слухового окна вызываются щелчком правой кнопки мыши на пиктограмме соответствующей команды (об этих командах написано в гл. 1). Однако, как и в случае с лестницами, предварительная настройка каких-либо параметров не имеет смысла, поскольку в реальном проекте многие из этих параметров зависят от конкретных размеров и конфигурации здания. К тому же эти же окна с настройками автоматически появляются всякий раз, когда вы указали габаритный прямоугольник (или многоугольник) при создании крыши или слухового окна на чертеже, предоставляя возможность дополнительной доводки объекта.

Каждая из крыш, доступных в программе, обладает большим количеством настроек (рис. 2.47). Из данного окна настроек (см. рис. 2.47) можно вызывать еще множество дополнительных окон с настройками, хотя вы всегда сможете оставить параметры по умолчанию, если вас устраивает предложенный системой вариант.

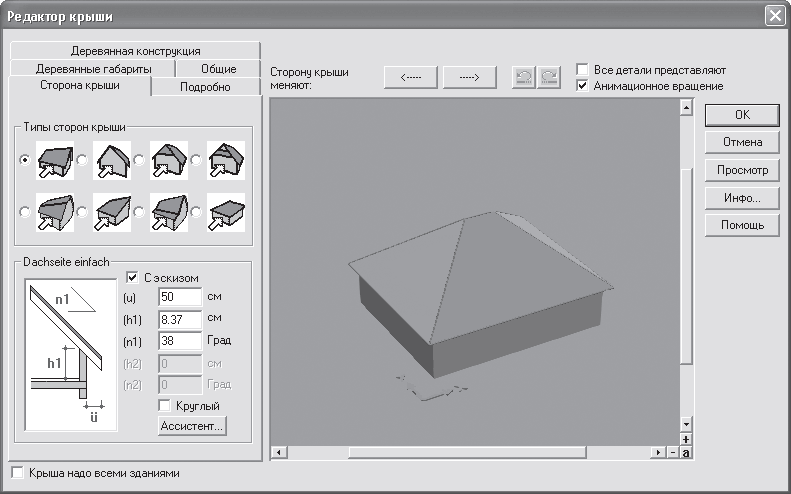

Рис. 2.47. Настройки объекта «крыша» (команда Свободная форма крыши) после задания габаритного прямоугольника

Аналогично каждая из команд для построения слуховых окон также имеет свои настройки (рис. 2.48), которые можно изменить/отредактировать сразу после указания характерных размеров окна при его создании.

Рис. 2.48. Настройки односкатного слухового окна

Здесь не имеет смысла рассматривать настройки для всех типов крыш и слуховых окон, поскольку это займет много места в книге и в принципе будет бесполезно. Подробнее о настройках и порядке построения данных объектов вы узнаете в гл. 4, рассматривая более реальные и практичные примеры.
