При сохранении или загрузке профиля можно использовать следующие категории настроек:

• Настройки рабочего окна – размеры окна, вид приложения, все настройки интерфейса, размещение и состав панелей, меню и т. п.;

• Настройки параметров системы – настройки, сделанные на вкладке Система диалогового окна Параметры;

• Настройки параметров новых документов – настройки, выполненные на вкладке Новые документы диалогового окна Параметры.

Чтобы восстановить все стандартные настройки системы, достаточно в раскрывающемся списке Профили выбрать профиль mcad и нажать кнопку Применить. Из данного списка можно также выбрать любой стандартный профиль (рис. 1.70).

Рис. 1.70. Внешний вид системы КОМПАС-3D после применения стандартного профиля black

В конце данной главы остановимся более подробно на некоторых новшествах, реализованных в последних версиях КОМПАС-3D. Мы рассмотрим далеко не все новинки, а только те, которые имеют наибольшее влияние на повседневную работу с программой, а также существенно отличающиеся от функционала предыдущих версий.

В версии V9 появилось специальное встроенное интерактивное учебное пособие – Азбука КОМПАС (рис. 1.71).

Рис. 1.71. Интерактивное учебное пособие Азбука КОМПАС

Открыть Азбуку КОМПАС можно, используя команду меню Справка-Азбука КОМПАС.

Азбука КОМПАС содержит множество примеров, сопровождаемых файлами пояснения, которые освещают различные аспекты работы с программой. В пособии представлено более десятка уроков, позволяющих самостоятельно изучить работу с программой. В данных уроках рассмотрены следующие темы:

• общие сведения;

• создание первой детали;

• создание рабочего чертежа;

• создание сборочной единицы;

• создание сборки изделия;

• создание компонента на месте;

• добавление стандартных изделий;

• создание сборочного чертежа;

• создание чертежа изделия;

• создание спецификации;

• построение тел вращения;

• кинематические элементы и пространственные кривые;

• построение элементов по сечениям;

• моделирование листовых деталей.

Азбука КОМПАС выгодно отличается от обычной справки наглядностью примеров, простотой изложения материала, а также наличием файлов, сопровождающих данные примеры, используя которые можно быстрее понять тот или иной способ построения детали или чертежа.

Древовидное представление трехмерной модели (сборки или детали) в девятой версии претерпело значительные изменения. В частности, была добавлена возможность представления состава модели в виде структурированных разделов (рис. 1.72, а). При этом элементы модели (операции, компоненты, сопряжения, массивы и пр.) группируются в отдельные ветви дерева, что во многих случаях (особенно для больших сборок) облегчает навигацию по модели. На рис. 1.72, б изображено дерево в привычном состоянии, каким оно было до появления девятой версии.

Кроме того, реализована возможность просмотра отношений выделенного элемента дерева (компонента, операции, сопряжения) на отдельной панели в нижней части дерева построения (см. рис. 1.72, а). С помощью этой панели вы также можете редактировать отношения.

Рис. 1.72. Дерево модели: представление в виде структуры (а) и обычное дерево (б)

Любой раздел дерева можно открыть в отдельном окне для редактирования (рис. 1.73).

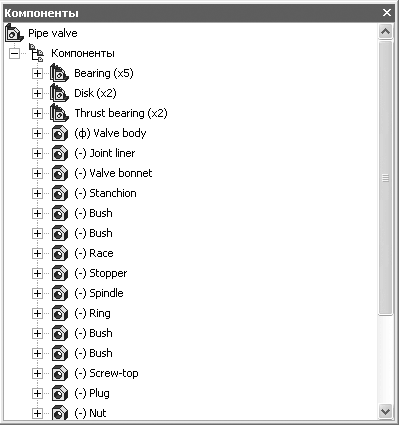

Рис. 1.73. Раздел дерева в отдельном окне

В верхней части дерева модели появилась панель управления, с помощью которой производится управление внешним видом и составом дерева. Первая слева кнопка этой панели – Отображение структуры модели – переключает способ отображения дерева со структуры модели на обычное отображение. Вторая кнопка – Состав Дерева модели – содержит раскрывающийся список (рис. 1.74), в котором вы можете включать или отключать видимость того или иного структурного раздела дерева, то есть настроить состав дерева модели.
