При создании различных схем вам, возможно, потребуется соединить некоторые фигуры линиями или стрелками. Для этого в галерее фигур представлены образцы различных соединительных линий.

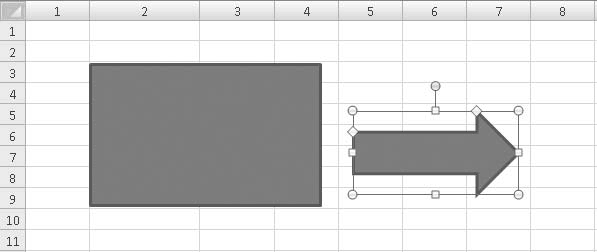

Для следующего примера вам понадобятся две фигуры, например прямоугольник и стрелка, которые мы создали в предыдущем разделе.

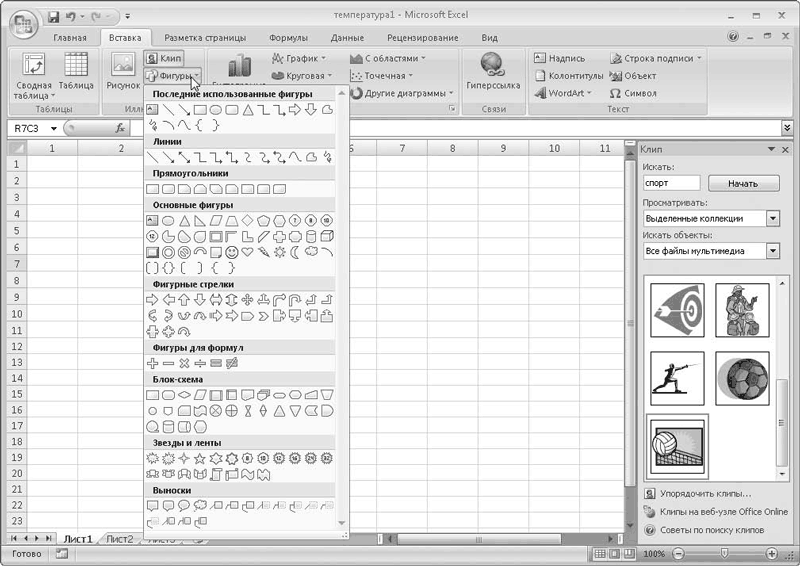

1. Раскройте галерею фигур, расположенную в группе Вставить фигуры вкладки Формат.

2. Выберите образец Линия, расположенный в группе Линии. Указатель мыши примет вид перекрестья.

3. Установите указатель мыши на прямоугольник. По сторонам прямоугольника появятся красные маркеры. К любому из этих маркеров вы можете «присоединить» линию.

4. Нажав и удерживая кнопку мыши на одном из красных маркеров прямоугольника, переместите указатель мыши на стрелку. Вокруг стрелки появятся красные маркеры.

5. Отпустите кнопку мыши на одном из красных маркеров стрелки. Между прямоугольником и стрелкой появится соединительная линия, а маркеры, которые соединяет эта линия, станут круглыми (рис. 10.4).

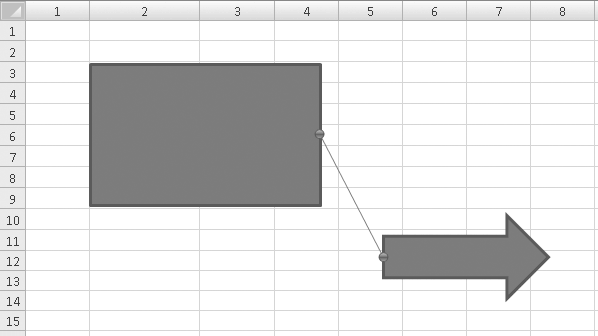

Рис. 10.4. Фигуры соединены линией

Давайте посмотрим, как ведет себя эта линия при перемещении любой из фигур.

• Переместите прямоугольник. Линия, закрепленная на его границе, перемещается вместе с прямоугольником.

• Переместите стрелку. Линия перемещается вместе со стрелкой.

Вы создали соединительную линию, которая как бы связывает две фигуры и перемещается вместе с ними. Данное свойство очень удобно при рисовании каких-либо схем.

Чтобы удалить соединительную линию, достаточно выделить ее щелчком кнопки мыши и нажать клавишу Delete.

Попробуйте самостоятельно соединить фигуры с помощью линии Скругленная соединительная линия. Результат будет тем же, только вид линии будет другим. Некоторые соединительные линии так же, как и фигуры, содержат желтый ромбовидный маркер, позволяющий изменить их форму.

При изменении формы фигуры используют желтые ромбовидные маркеры, однако сфера их применения ограничена. Вы можете изменить геометрию фигуры в более широком диапазоне, преобразовав ее в полилинию.

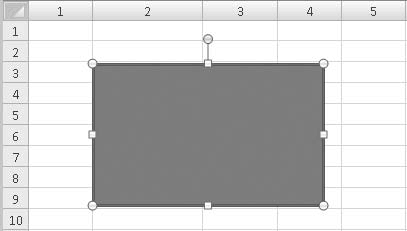

1. Выделите прямоугольник.

2. Нажмите кнопку Изменить фигуру, расположенную в группе Вставить фигуры вкладки Формат.

3. В появившемся списке выполните команду Преобразовать в полилинию.

4. Вновь щелкните на кнопке Изменить фигуру и выполните команду Начать изменение узлов.

По периметру фигуры появятся маленькие черные маркеры, которые обозначают узлы полилинии, то есть места, где линия меняет свое направление. В нашем примере таких маркеров 4 – по углам прямоугольника.

5. Нажав и удерживая кнопку мыши на одном из маркеров, переместите угол внутрь прямоугольника. У вас должен получиться четырехугольник неправильной формы. При этом на сторонах, смежных с перемещенным углом, появились небольшие белые маркеры (рис. 10.5).

Рис. 10.5. Угол прямоугольника изменен

6. Попробуйте переместить один из белых маркеров. На стороне четырехугольника появится изгиб (рис. 10.6).

Рис. 10.6. Создание изгиба линии

7. Установите указатель мыши на любую сторону получившейся фигуры и щелкните правой кнопкой мыши.

8. В открывшемся контекстном меню выполните команду Добавить узел. В этой точке появится новый (черный) маркер узла.

9. Переместите добавленный узел с помощью его маркера.

Таким образом, добавляя новые узлы и изменяя положение черных и белых маркеров, вы можете придать вашей фигуре практически любую форму (рис. 10.7).

Рис. 10.7. Вы можете создать любую геометрическую фигуру

Такие методы создания геометрических фигур позаимствованы из редакторов векторной графики.

Почти в любую фигуру, созданную на листе книги Excel, можно поместить текст. Для следующего примера нарисуйте какую-либо фигуру (прямоугольник, ромб или круг).

1. Выделите созданную фигуру.

2. Нажмите кнопку Надпись, расположенную в группе Вставить фигуры вкладки Формат. Указатель мыши примет вид текстового курсора.
