7 — большой мощности низкочастотный;
8 — большой мощности среднечастотный;
9 — большой мощности высокочастотный и сверхвысокочастотный (fгр > 300 Гц).
4 элемент — цифры от 01 до 99, указывающие порядковый номер разработки.
5 элемент — одна из букв от А до Я, обозначающая деление технологического типа приборов на группы.
Например, КТ540Б — кремниевый транзистор средней мощности среднечастотный, номер разработки 40, группа Б. При изготовлении транзисторов используют различные технологические приемы, в результате чего получаются приборы со специфическими особенностями, эксплуатационными свойствами и параметрами. Цоколевка транзисторов, широко используемых радиолюбителями, дана на рис. 2.2.

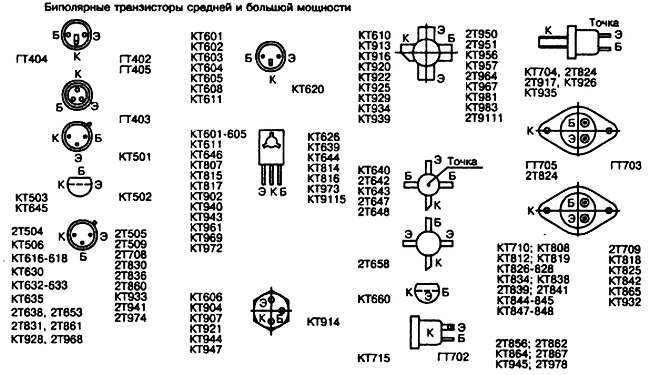

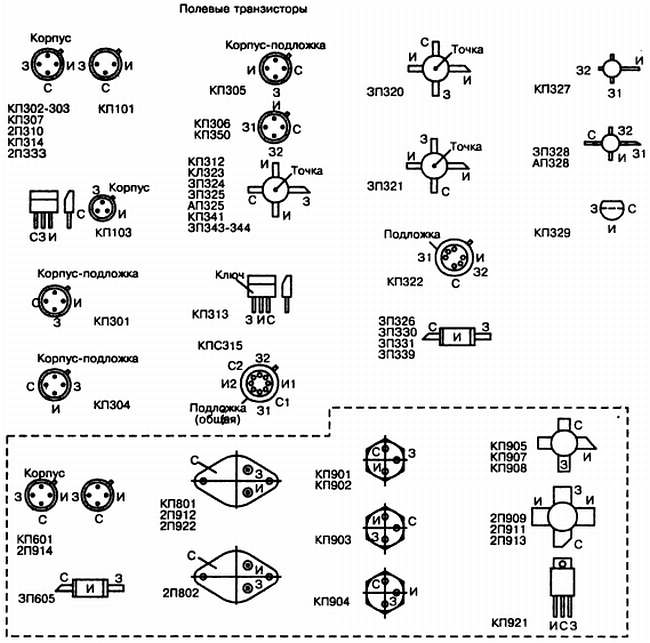

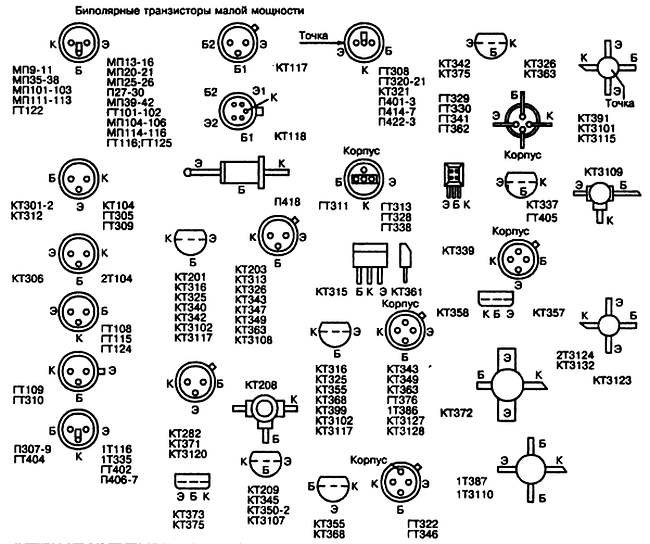

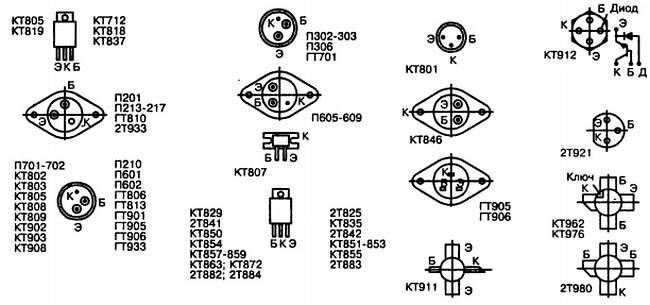

Рис. 2.2. Цоколевка отечественных транзисторов
Цветовая и цифровая маркировка

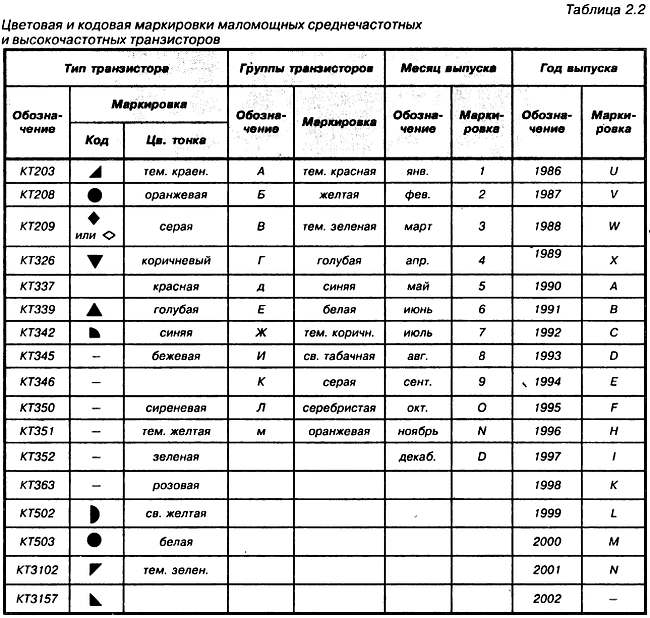

Транзисторы, как и другие радиокомпоненты, маркируют с помощью цветового кода. Цветовой код состоит из изображения геометрических фигур (треугольников, квадратов, прямоугольников и др.), цветных точек и латинских букв. Код наносится на плоских частях, крышке и других местах транзистора. По нему можно узнать тип транзистора, месяц и год изготовления. Места маркировки и расшифровка цветовых кодов некоторых типов транзисторов приведены на рис. 2.3…2.5 и в табл. 2.2…2.4. Практикуется также маркировка некоторых типов транзисторов цифровым кодом (табл. 2.5).

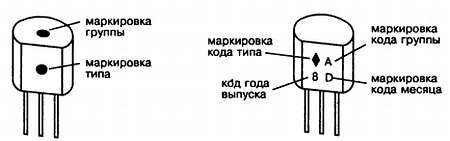

Рис. 2.3. Места цветовой и кодовой маркировки маломощных среднечастотных и высокочастотных транзисторов в корпусе КТ-26 (ТО-92)

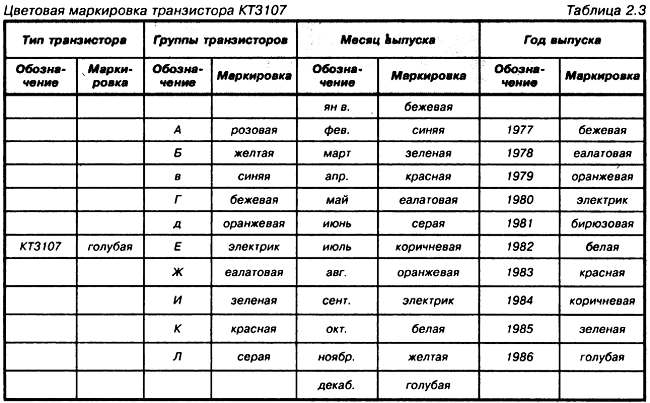

Рис. 2.4. Места цветовой маркировки транзистора КТ3107 в корпусе КТ-26 (ТО-92)
Рис. 2.5. Места кодовой маркировки транзисторов в корпусе КТ-27 (ТО-126)

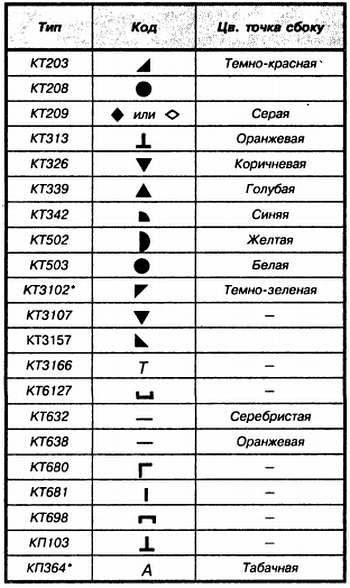

Таблица 2.4. Цветовая и кодовая маркировки транзисторов
2.3. Интегральные микросхемы
Общая характеристика
Интегральная микросхема (ИС) представляет собой функциональный миниатюрный микроэлектронный блочок, в котором содержатся транзисторы, диоды, резисторы, конденсаторы и другие радиоэлементы, которые выполнены методом молекулярной электроники. Находящиеся в небольшом объеме радиоэлементы образуют микросхему определенного назначения. По конструктивно-технологическому выполнению микросхемы делятся на несколько основных групп: гибридные, полупроводниковые (монолитные) и пленочные. Гибридные микросхемы выполняются на диэлектрической подложке с использованием монтажа дискретных радиокомпонентов пайкой или сваркой на контактных площадках. В полупроводниковых ИС все элементы схемы формируются в кристалле полупроводника. В пленочных ИС радиоэлементы выполнены в виде пленок, нанесенных на поверхность диэлектрика. Все эти микросхемы делятся на схемы с малой (до 10 элементов), средней (10…100 элементов) и большой (свыше 100 элементов) степенью интеграции. Промышленность выпускает большое количество самых разнообразных ИС, которые в зависимости от функционального назначения делят на аналоговые и цифровые (логические). Аналоговые микросхемы применяют для генерации, усиления и преобразования сигналов. Цифровые ИС служат для обработки дискретного сигнала, выраженного в двоичном или цифровом коде, поэтому их чаше называют логическими микросхемами. Эти микросхемы применяют в вычислительной технике, автоматике и в других областях промышленности.
Интегральные микросхемы характеризуются следующими основными параметрами:
• Напряжением питания Uп.
• Мощностью потребления энергии элементом от источника питания Рп(в заданном режиме).
• Помехоустойчивостью Uпом, наибольшее напряжение помехи на входе ИС, которое не вызывает. нарушения правильности работы элемента.
Микросхемы сохраняют свои параметры только в том случае, если выполнены технические условия норм их эксплуатации. Нормы эксплуатации ИС обычно содержатся в справочниках или прилагаемом к ним паспорте.
По конструктивному выполнению ИС подразделяют на имеющие корпус и бескорпусные. Существует 5 основных типов корпусов:
первый тип… прямоугольный с выводами, перпендикулярными плоскости основания;
второй тип… прямоугольный с выводами, перпендикулярными плоскости основания, выходящими за пределы проекции корпуса;
третий тип… круглый;
четвертый тип… прямоугольный с выводами, расположенными параллельно плоскости основания и выходящими за пределы его тела в этой плоскости;
пятый тип… прямоугольный «безвыводной корпус».
Маркировка
Система маркировки ИС определяет их технологическую разновидность, функциональное назначение и принадлежность к определенной серии. Условное обозначение ИС, в основном, состоит из пяти элементов:
1 элемент… буква, указывает на область применения микросхемы в бытовой или промышленной аппаратуре;
2 элемент… цифра, показывающая вид конструктивно-технологического исполнения (1, 5, 6, 7 — полупроводниковые, 2, 4, 8 — гибридные, 3 — прочие);
