На вооружении батареи состояла пушка Б-13, принятая на вооружение флота в 1935 году, как главный калибр эскадренных миноносцев и лидеров, но впоследствии она широко применялась на кораблях других классов и береговых батареях. Орудие имело щит из противопульной брони толщиной 13 мм, длина ствола составила 50 калибров, вес 12,8 т, угол вертикального наведения от -5 до +45 градусов. Боекомплект пушки состоял из осколочно-фугасных, полубронебойных снарядов и дистанционных гранат. Все они имели одинаковый вес в 33,5 кг и выпускались из ствола с начальной скоростью 879 м/с, на максимальную дальность 25,731 км. Боезапас раздельный: снаряд и пороховой заряд в картузе. Затвор поршневой, с пластическим обтюратором. Заряжение осуществлялось вручную, досылка — пневматическим досылателем. Скорострельность колебалась в пределах 6-10 выстрелов в минуту, в зависимости от угла возвышения[* Балакин С. Легендарные «Семёрки». Эсминцы «Сталинской» серии - М.: Коллекция, Яуза, ЭКСМО, 2007.
– С. 17.]. Расчет орудия в корабельных условиях составлял 11 человек.

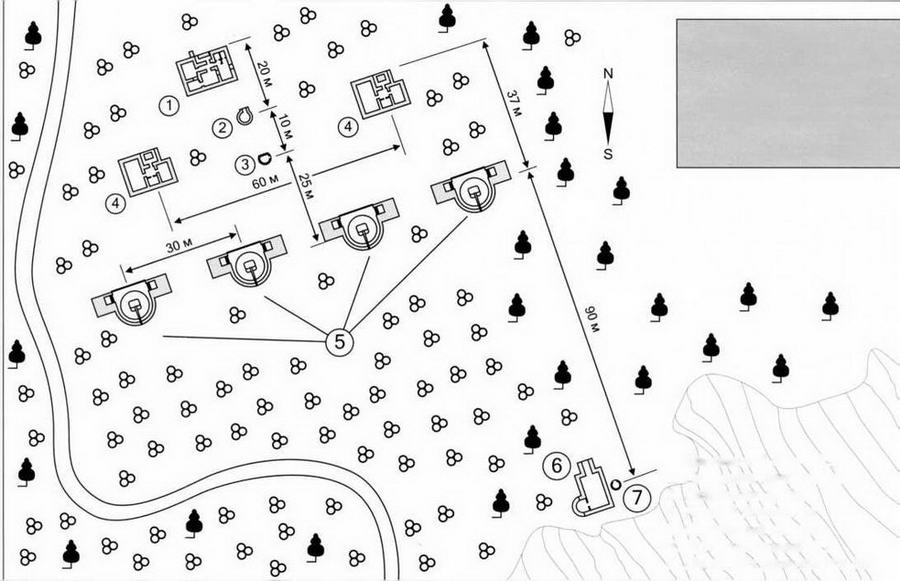

Береговая артиллерийская батарея № 522 на четыре 130-мм пушки Б-13 Сучанского сектора береговой обороны ГВМБ ТОФ Влаливосток. Мыс Лапласа. Рис. С.В.Киреева

1. Командный пост (КП)

2. Площадка дальномера

3. Отдельная рубка

4. Погреб боезапаса

5. Орудийный дворик

6. Дополнительный КП

7. Площадка дальномера №2

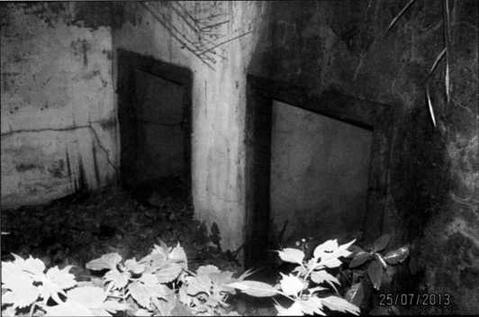

По флангам каждого дворика расположены два сдвоенных ниши-погреба для расходного комплекта боеприпаса. Внутри каждой пары ниши имели разные размеры: малая ниша предназначалась для хранения окончательно снаряженных снарядов, большая для пороховых зарядов. Использование в артсистеме картузного заряжения заставило военных инженеров возвести над нишей хранения зарядов перекрытие, дающее защиту от воздействия осадков (на более ранних батареях с пушками Канэ проблема остро не стояла, так как заряд помещался в гильзе), кроме того получившееся укрытие позволило дать защиту орудийному расчёту от воздействия осколков и ударной волны при артобстреле и пулемётного обстрела штурмовой авиацией. Для лучшей стойкости укрытия оно получило противооткольную одежду в виде двутавровых балок с вставками из котельного железа.

Строился артиллерийский дворик по отработанной еще до революции 1917 г. технологии. Вначале отрывался котлован, в котором отливалось бетонное основание под орудие в виде цилиндра. Затем сооружался бруствер. К брустверу примыкают ниши-погреба, затем делалась стяжка между бруствером и орудийным основанием. Следовательно, орудийный дворик представляет собой не единый массив, а отдельные детали, вплотную примыкающие друг к другу.

Погреб основного боезапаса, возведённый из бутобетона, имеет вход шириной 0,8 метра, прикрытый коленчатым сквозником. Снаружи вход прикрывает железная дверь, за которой находится противоштурмовая решётка. Капитальными стенами помещение делится на три отдельных помещения и тамбур. Первое помещение с левой стороны использовалось для хранения снарядов, центральное помещение для хранения взрывателей и правое помещение как хранилище зарядов. Так как снаряды компактнее зарядов, то помещение хранения снарядов меньше по площади, чем зарядное отделение. Входы в помещения хранения снарядов и зарядов также прикрыты железными дверями, одинаковые с входной дверью погреба, дверь в хранилище взрывателей лёгкая деревянная обитая железом. Помещения хранения снарядов и зарядов имеют систему вентиляции. Потолок погреба имеет противооткольную одежду в виде двутавровых балок 10 на 20 см с вставками из котельного железа. Редко встречающейся особенностью погреба является отказ строителей от засыпки грунтом его крыши. Крыша имеет карниз, обсыпка грунтом доходит до карниза.

Посреди позиции батареи находится отдельная рубка представляющая собой бетонный цилиндр, усечённый с задней стороны, амбразура одна, потолок имеет противооткольную одежду, выполненную в виде цельного листа железа.

Позади отдельной рубки находится площадка основного дальномера. Площадка имеет диаметр 3 метра и окружена бутобетонным бруствером толщиной 0,7 метра, высотой 1 метр, сзади в бруствере имеется проход шириной 1,14 метра. Уникальной особенностью дальномерной площадки является наличие второго этажа высотой 2,08, шириной 2,1, длиной 2,85 метра, спуск на нижний этаж осуществляется через люк по скоб-трапу.

Командный пост батареи представляет собой заглублённую в землю казематированную бутобетонную постройку, состоящую из сквозника, тамбура, семи служебных помещений (дизель-генераторная, электрощитовая, приборы управления стрельбой, телефонный узел, кубрик личного состава). Помещение КП имело печное отопление из двух печей. Кубрик имел естественное освещение через окно. Над электрощитовой располагается рубка управляющего огнём. Высота служебных помещений — 2,16 метра, рубки — 1,85 метра. Стены рубки имеют четыре смотровые щели, из них три обращены в сторону моря. Сообщение между электрощитовой и рубкой осуществляется через люк, сделанный в перекрытии, по скоб-трапу. Двери между помещениями легкие, деревянные. Потолок КП (за исключением электрощитовой и рубки) имеет противооткольную одежду в виде двутавровых балок 10 на 20 см с вставками из котельного железа. Так же как и погреб боезапаса крыша КП не имеет засыпки грунтом. Крыша имеет карниз, обсыпка грунтом доходит до карниза.

Второй КП имеет три помещения: тамбур, основное помещение, рубка. Основное помещение имеет оконное освещение, печное отопление, деревянный пол. Рубка примыкает к основному помещению сбоку, имеет одну смотровую щель, деревянный пол.

Сбоку от КП находится площадка второго дальномера, представляющая собой круглую в плане бетонную площадку диаметром 1,63 метра, опоясанную бутобетонным бруствером высотой 1 метр при ширине 0,24 метра. Так как КП заглублён в землю, то он не мешает дальномеру иметь полный обзор в сторону моря.

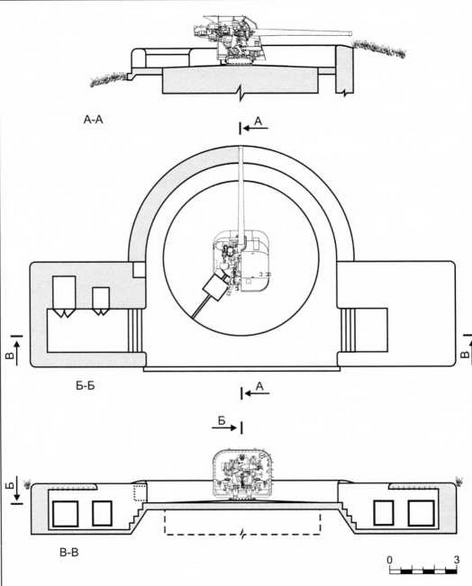

Орудийный дворик №1 береговой батареи № 522 Сучанского сектора береговой обороны ГВМБ ТОФ

Владивосток. Мыс Лапласа.

Рис. С.В.Киреева

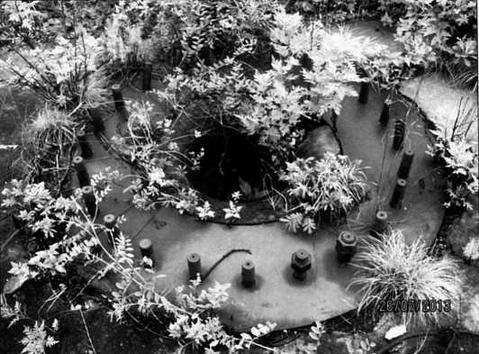

Орудийный дворик. Основание орудия

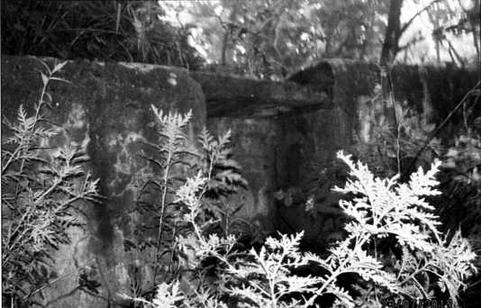

Орудийный дворик. Ниша артиллерийских принадлежностей
