11,0 м.
Осадка
2,9 м.
Машина
одинарного расширения, мощность — 100 л.с.
Скорость хода
9 уз.
Бронирование (железо):
пояс и батарея — 76...114 мм.
Вооружение:
2x178 мм, 2х68-фнт.
Экипаж
125 чел.
Броненосец "Эрваль"
"Herval" (б. "Medusa")
?
1865
06.1866
списан 1879
Практически однотипен с броненосцем "Марис и Баррос". Заложен в Плимуте (Англия) для Парагвая под наименованием "Медуса". Из-за весовых просчетов броневой пояс полностью был погружен в воду. Перекуплен Бразилией в конце 1865 г. и, после 30-дневного плавания, 30 мая 1866 г. достиг Ресифи. 19 июля переименован, получив наименование в честь генерала Мануэла Луиша Осориу, маркиза Эрваля, став вторым кораблем с этим именем.
Принял активное участие в войне с Парагваем: 2 февраля 1867 г. — бомбардировка Курупайти; 2 марта, вместе с "Бразилом", помог отразить попытку абордажа "Лима Баррос" и "Кабраль"; 10 апреля — бомбардировка Юмаиты, 15 августа — Курупайти, 19 ноября — Ангостуры.
3 января 1875 г. поставлен на прикол в Рио для капитального ремонта и модернизации, но в виду нецелесообразности работ, разоружен и в 1879 г. исключен из списков флота. Машины броненосца были установлены на корвет "1 де Марсу".

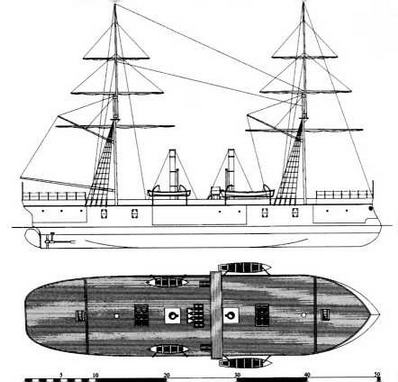

Броненосец "Herval". Графика Михал Глок (Польша)
Тактико-технические характеристики
Водоизмещение
1444 т.
Длина
59,4 м.
Ширина
11,0 м.
Осадка
2,9 м.
Машина
одинарного расширения, мощность — 200 л.с.
Скорость хода
9 уз.
Бронирование (железо):
пояс и батарея — 76... 114 мм.
Вооружение:
4x178 мм.
Экипаж
125 чел.
Броненосцы типа "Кабраль"
"Cabral"
?
1865
06.1866
списан 1882
"Colombo"
?
1865
08.1866
списан 1880
Броненосцы с центральной батареей и железным корпусом, строились фирмой "А.С. Rennie" (Гринвич, Англия). Названы в честь Педро Альвареса Кабраля, первооткрывателя Бразилии, и Христофора Колумба, первооткрывателя Америки (единственные корабли с этими наименованиями в ВМФ Бразилии). Прибыли в Ресифи 3 июня 1866 г. и в августе 1866 г. соответственно; после церемонии зачисления в списки флота, включены в состав действующей эскадры.
Приняли участие в войне с Парагваем: 2 февраля 1867 г. — бомбардировка Курупайти; 15 августа — форсирование укреплений Курупайти (при этом "Коломбо" тащил на буксире артиллерийскую баржу "Куэваш"); "Кабраль" 2 марта 1868 г. смог предупредить попытку абордажа, а 10 апреля участвовал в бомбардировке Юмаиты; 16 августа оба корабля участвовали в операции у Тимбо, 15 и 19 ноября — у Ангостуры.
"Кабраль" в 1875 г. поставлен на прикол в Байе, в 1882 г. исключен из списков флота. "Коломбо" исключен из списков флота в 1880 г.

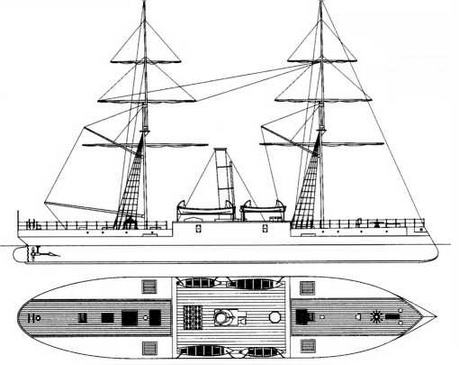

Броненосец "Cabral" с надставленными для улучшения мореходности оконечностями. Графика Михал Глок (Польша)
Тактико-технические характеристики
Водоизмещение
858 т.
Длина
50,3 м.
Ширина Осадка - 2,4 м.
10,7 м.
Машина
одинарного расширения, мощность - 240 л.с.
Скорость хода
10,5 уз.
Бронирование(железо):
пояс и батарея - 76...114 мм.
Вооружение:
"Cabral"
2x150-мм, 2х68-фнт;
"Colombo"
4х178-мм.
Мониторы типа "Пара"
"Рага"
8.12.1866
28.5.1867
15.6.1867
списан 10.12.1884
"Rio Grande"
