Рис. 7. Укладка принадлежности в пенал

8. Порядок полной разборки пулемета:

1) Произвести неполную разборку, руководствуясь ст. 6.

2) Разобрать затвор. Выколоткой вытолкнуть ось выбрасывателя и вынуть из выреза выбрасыватель, гнеток и пружину; выколоткой вытолкнуть шпильку ударника и вынуть ударник из остова затвора.

3) Отделить регулятор. Чередуя вывинчивание винта регулятора при помощи ключа (рис. 8) с легкими ударами колотушкой по головке винта, отделить регулятор и снять с винта пружинную шайбу.

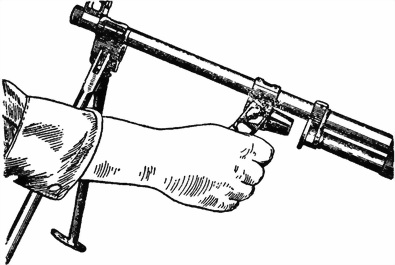

Рис. 8. Вывинчивание винта регулятора

4) Разобрать механизм подачи ленты. Сжать при помощи ключа регулятора разрезную чеку и вытолкнуть ее из трубчатой оси (рис. 9); вынуть трубчатую ось.

Отделить крышку ствольной коробки от колодки приемника (рис. 10) (колодку приемника от ствольной коробки не отделять, она отделяется в артиллерийской ремонтной мастерской).

а

б

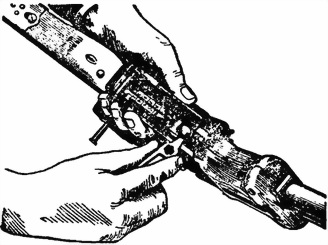

Рис. 9. Извлечение разрезной чеки:

а — сжатие разрезной чеки; б — извлечение разрезной чеки

Отделить подаватель от колодки приемника. Отделить рычаги подачи от крышки ствольной коробки, для чего вывести кольцевой выступ на переднем конце большого рычага из отверстия в крышке ствольной коробки, а малый рычаг снять с оси, расположенной в средней части крышки. Отделить малый рычаг от большого рычага.

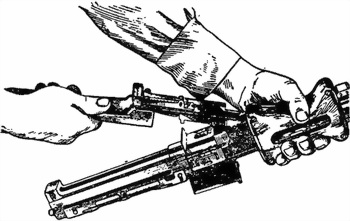

Рис. 10. Отделение крышки ствольной коробки от колодки приемника

9. Порядок сборки пулемета после полной разборки:

1) Собрать механизм подачи ленты. Присоединить малый рычаг к большому рычагу, для чего ввести передний конец большого рычага в отверстие малого рычага и надеть малый рычаг на выступ, находящийся на большом рычаге. Присоединить рычаги подачи к крышке ствольной коробки; прижать пластинчатую пружину к ребру крышки и надеть малый рычаг на ось; после этого ввести кольцевой выступ на переднем конце большого рычага в отверстие крышки ствольной коробки. Присоединить подаватель к колодке приемника.

Присоединить крышку ствольной коробки к колодке приемника так, чтобы передний конец малого рычага вошел в продольный вырез подавателя.

Вставить трубчатую ось и закрыть крышку ствольной коробки. Вставить разрезную чеку в трубчатую ось и открыть крышку ствольной коробки.

2) Присоединить регулятор. Вставить регулятор в поперечное отверстие газовой каморы так, чтобы требуемая цифра на венчике регулятора совместилась со стопором на газовой каморе; легкими ударами колотушки по регулятору дослать его влево до отказа (при этом стопор должен поместиться в соответствующем вырезе венчика регулятора). Надеть пружинную шайбу на винт регулятора, вставить винт в отверстие регулятора и ввинтить его ключом до отказа.

3) Собрать затвор. Вставить в вырез остова затвора пружину и гнеток выбрасывателя, после чего вставить выбрасыватель так, чтобы его поперечный вырез совпал с отверстием в остове затвора; закрепить выбрасыватель в остове затвора при помощи оси. Вставить ударник и закрепить его шпилькой.

4) Дальнейшую сборку производить, руководствуясь ст. 7.

10. Ствол (рис. 11) служит для направления полета пули. Внутри он имеет канал с четырьмя нарезами, вьющимися слева вверх направо. Нарезы служат для придания пуле вращательного движения. Промежутки между нарезами называются полями. Расстояние между двумя противоположными полями (по диаметру) называется калибром канала ствола; у пулемета он равен 7,62 мм. В казенной части (рис. 11, а) канал гладкий и сделан по форме гильзы; эта часть канала служит для помещения патрона и называется патронником. Переход от патронника к нарезной части канала ствола называется пульным входом.

а

б

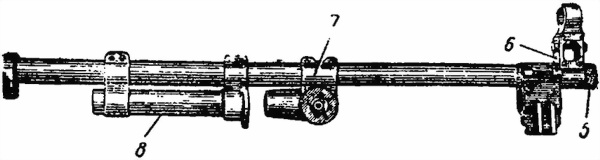

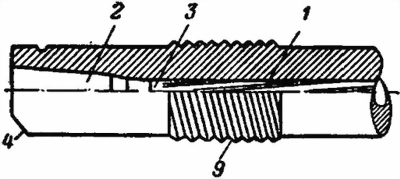

Рис. 11. Ствол:

а — казенная часть в разрезе; б — наружный вид; 1 — нарезная часть; 2 — патронник; 3 — пульный вход; 4 — вырез для выбрасывателя; 5 — муфта; 6 — основание мушки с мушкой; 7 — газовая камора с регулятором; 8 — газовая трубка; 9 — резьба
