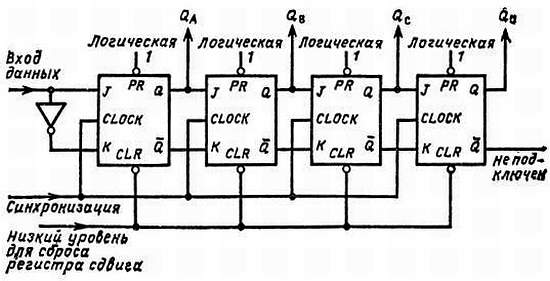

На рис. 3.14 показан четырехразрядный регистр сдвига, построенный на JK-триггерах. Данные сдвигаются из отдельного разряда в соседний справа разряд по каждому спадающему фронту синхронизации. За четыре полных такта синхронизация логическая 1 со входа первого разряда передается на выход Q последнего разряда.

Рис. 3.14.Четырехразрядный регистр сдвига на JK.

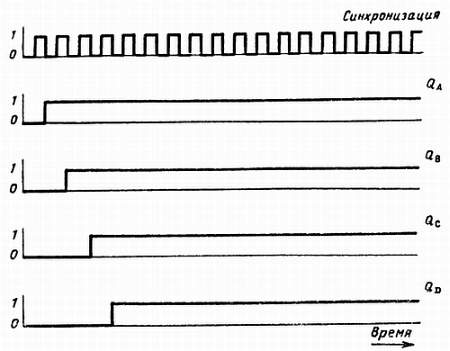

Временная диаграмма работы регистра сдвига представлена на рис. 3.15. При ее построении предполагалось, что первоначально регистр сброшен, а логическое состояние на входе не изменяется в течение четырех тактов синхронизации.

Рис. 3.15. Временная диаграмма работы регистра сдвига, показанного на рис. 3.14 (предполагается, что на входе данных действует сигнал логической 1).

Поиск неисправностей в регистре сдвига оказывается не таким простым, как в двоичном счетчике. Обычно проверяют, что в каждом разряде имеется синхронизация, и прослеживают выходы Q каждого разряда. К сожалению, такая проверка может дать обескураживающий результат, если вход данных не изменяется. Поэтому иногда приходится отсоединять входную цепь и проверять эффект загрузки во все разряды логического 0 (вход J первого триггера подсоединяется к земле) и логической 1 (вход J первого триггера через резистор 1 кОм подсоединяется к питанию +5 В).

Производить физические отсоединения в схеме для изменения логического состояния конкретного узла и неудобно, и долго. Конечно же, должен существовать более практичный способ моментального изменения состояния узла без вмешательства паяльником и риска повреждения элементов на печатной плате. Для этого требуется логический пульсатор.

Логический пульсатор — это простой прибор, предназначенный для введения в проверяемую схему короткого импульса (самодельный логический пульсатор описан в приложении 2). Длительность импульса устанавливается небольшой для того, чтобы не повредить ни проверяемую схему, ни сам пульсатор, а полярность импульса изменяется с помощью специального переключателя. Импульс генерируется при нажатии соответствующей кнопки, вмонтированной в корпус прибора. Нормально зонд пульсатора должен иметь высокое сопротивление, чтобы не влиять на логическое состояние узла.

Питание пульсатора, как и логического пробника, обычно берется от проверяемой схемы с помощью пары скрученных проводов, оканчивающихся зажимами типа «крокодил». Зажимы удобно подключать к выводам электролитических развязывающих конденсаторов или к выходным выводам стабилизатора.

Для иллюстрации приемов работы с логическим пульсатором обратимся к схеме двухфазного генератора синхронизации с делителем, показанной на рис. 3.16.

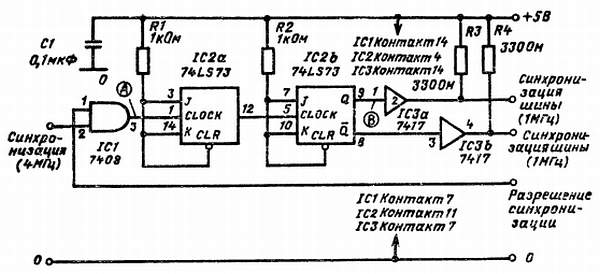

Рис. 3.16. Двухфазный делитель частоты синхронизации для микропроцессора. Логический пульсатор подключается в точке A, а логическим пробником касаются точки В.

Делитель выполнен на ТТЛ-микросхеме, представляющей собой сдвоенный JK-триггер (см. ее внутреннее устройство на рис. 3.17).

Рис. 3.17. Внутреннее устройство JК-триггера.

Отметим, что в этой микросхеме питание подается на нестандартные контакты.

Предположим, что на шине нет обоих сигналов синхронизации и модуль отсоединен от системной синхронизации, которая считается исправной. Подсоединим пульсатор на вход синхронизации IС2а и одновременно проконтролируем выход IС2Ь с помощью логического пробника. Для проверки правильности работы делителя нужно несколько раз нажать на кнопку и наблюдать изменения сигнала на выходе прибора. (Отметим, что пульсатор «перевешивает» любой логический выход микросхемы IC1.)

Узнавать, какой конкретно JK-триггер не работает, не имеет смысла, так как придется заменять всю микросхему. Убедившись в правильной работе IC2, необходимо проверить шинные драйверы IС3а и IС3Ь. Для этого нужно просто перенести логический пробник на соответствующую линию шины, продолжая подавать импульсы на вход синхронизации первого JK-триггера.

В цифровых схемах часто требуется источник импульсов с точно определенной длительностью. Обычно необходимы и одиночный импульс с заданной длительностью, и непрерывная последовательность импульсов с заданными частотой и коэффициентом заполнения. Первому требованию удовлетворяет моностабильная схема (см. гл. 3), а второму — астабильная схема. (Термин «астабильный» означает, что выход схемы не находится в стабильном или устойчивом состоянии, а непрерывно изменяется между низким и высоким уровнями, т. е. схему можно считать разновидностью генератора.)

Вместо проектирования схемы из традиционных логических элементов проще и экономичнее использовать одну из выпускаемых микросхем таймеров. Таймер может работать в обоих режимах, а для задания его рабочих параметров требуется очень мало внешних элементов.

До рассмотрения схемы типичного таймера уточним некоторые относящиеся к нему термины.

Частота повторения импульсов f импульсного сигнала характеризует число импульсов, приходящихся на заданный временной интервал, обычно на 1 с. Сигнал с частотой 1 кГц соответствует 1000 импульсам в секунду.
