В данном выпуске приведены краткие описания и принципиальные схемы конструкций, ранее опубликованных в радиолюбительско
й литературе, которых вполне достаточно для сборки и налаживания каждой схемы. Учтены интересы начинающих радиолюбителей самого разного возраста.
Annotation
В данном выпуске приведены краткие описания и принципиальные схемы конструкций, ранее опубликованных в радиолюбительской литературе, которых вполне достаточно для сборки и налаживания каждой схемы. Учтены интересы начинающих радиолюбителей самого разного возраста.
Для широкого круга читателей.
Составитель: Адаменко Михаил Васильевич
Глава 1
1.1. Индикатор анодного напряжения [1]
1.2. Тестер малогабаритных элементов питания [2]
Глава 2
2.1. Простое зарядное устройство для аккумуляторов [3]
2.2. Универсальное зарядное устройство для Ni-Cd и Ni-МН аккумуляторов [4]
Глава 3
3.1. Ламповый предварительный усилитель фирмы MARSHALL [5]
3.2. Предварительный усилитель на двух лампах ЕСС83 [6]
3.3. Простой усилитель НЧ иа лампах [7]
Глава 4
4.1. Бегущий огонь с 10 светодиодами [8]
4.2. Мерцающий цветок [9]
Глава 5
5.1. Сервисные кабели для мобильных телефонов NOKIA [10]
Глава 6
6.1. Приставка «тремоло» для электрогитары [11]
6.2. Бустер для электрогитары [12]
6.3. Приставка «Fuzz Face» [13]
6.4. Увеличение длительности звучания электрогитары [14]
Литература
Составитель: Адаменко Михаил Васильевич
«В помощь радиолюбителю»
Выпуск 13
(Электроника своими руками)
Глава 1
ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
1.1. Индикатор анодного напряжения [1]
Этот простой индикатор был разработан для определения наличия и примерной величины напряжения на выходных контактах лабораторного источника напряжения, применяемого для питания анодных цепей радиоламп. После корректировки значений величин некоторых элементов данное устройство может быть использовано для индикации включенного состояния любых устройств, питаемых от батарей напряжением от 9 В до 12 В (не было испытано). При этом в качестве индикатора используется светодиод с высокой излучающей способностью, который периодически генерирует интенсивные вспышки света. При входном напряжении 20 В периодичность вспышек составляет примерно 1 с (частота 1 Гц), при увеличении напряжения период световых импульсов уменьшается и при 250 В составляет около 0,2 с (частота 5 Гц). Входной ток индикатора мал-от 0,11 мА при входном напряжении 20 В до 1,53 мА при 250 В.

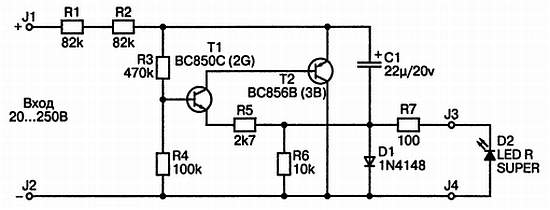

Принципиальная схема индикатора анодного напряжения приведена на рис. 1.
Рис. 1. Принципиальная схема индикатора анодного напряжения
Работа предлагаемого индикатора основана на принципе накопления заряда. Конденсатор С1 заряжается от источника индицируемого напряжения малым током через резисторы R1, R2 и диод D1. Напряжение с конденсатора С1 через делитель R3, R4 подается на базу транзистора Т1. При достижении напряжения на конденсаторе С1 значения примерно 6 В транзистор Т1 обеспечивает открытие транзистора Т2. В результате конденсатор С1 разряжается через транзистор Т2 и светодиод D1. После полной разрядки конденсатора С1 оба транзистора закрываются, а конденсатор С1 снова начинает заряжаться.

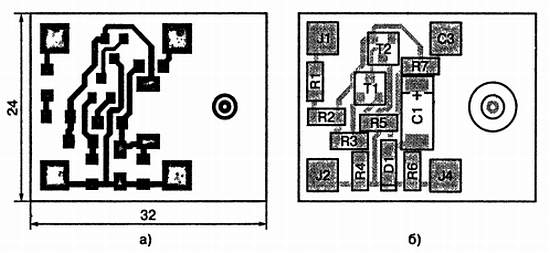

Детали индикатора размещены на односторонней печатной плате. Печатная плата (а) и расположение элементов (б) индикатора анодного напряжения приведены на рис. 2.
Рис. 2. Печатная плата (а) и расположение элементов (б) индикатора анодного напряжения
Для того чтобы конструкция имела малые размеры, использованы элементы SMD. Печатную плату индикатора можно разместить на задней панели устройства, питающее напряжение которого предполагается измерять. Собранный без ошибок и из исправных элементов индикатор не требует налаживания.
1.2. Тестер малогабаритных элементов питания [2]
Предлагаемый тестер предназначен для быстрой проверки малогабаритных элементов питания, которые используются в детских игрушках. С его помощью ребенок самостоятельно может определить степень разрядки батарейки.
Тестируемый элемент подключается к входу преобразователя и одновременно используется в качестве источника питания прибора. При этом проверяемый аккумулятор или батарейка работает с током нагрузки примерно 200 мА. Такая схема подключения позволяет отличить новый элемент от старого, который хотя и имеет достаточное выходное напряжение, но обладает большим внутренним сопротивлением.
Максимальное напряжение, подаваемое на вход устройства, может достигать 3 В. При величинах входного напряжения, меньших 3 В, практически отсутствует возможность выхода из строя прибора вследствие ошибочного изменения полярности контактов тестируемого элемента.
Тестер предназначен для проверки обычных элементов питания, однако с его помощью можно тестировать и аккумуляторы. Особое внимание следует уделять тому, что в процессе эксплуатации NiCd и NiMH аккумуляторных элементов их выходное напряжение изменяется незначительно даже при весьма существенной потере емкости. Помимо этого, принимая во внимание меньшее напряжение, не следует удивляться тому, что при проверке полностью заряженных и кондиционных аккумуляторов будет светиться только светодиод LED2. Поэтому с помощью данного тестера можно определить лишь факт полной разрядки аккумулятора.
