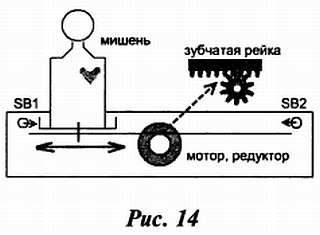

Это подвижная мишень для тренировки стрельбы из игрушечного пружинного пистолета. Механика изделия строится на зубчатой рейке (пластмассовый вариант такой передачи имеется в DVD приводе компьютера). Благодаря работе датчиков SB1, SB2 мишень движется возвратно-поступательно. Ещё один концепт изделия поясняет рис. 15.
«Мишка» методично бьёт в колокольчик, оповещая окружающих о чём-то важном. Его фигурка на шарнире участвует в возвратно-вращательном движении. Концевики-датчики ограничивают амплитуду колебаний. Редуктор желательно использовать с возможно большим коэффициентом понижения, а в оконечном звене — фрикционную передачу.

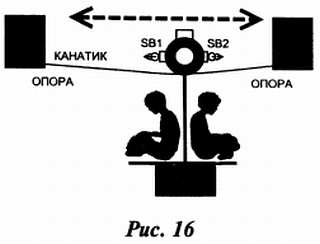

На рисунке 16 изображён вариант игрушки — модели канатной дороги.
Здесь возможны вариации. Вместо тросика можно проложить пару жестких опор — рельсов. Получится модель фуникулёра. Или сделать монорельс. В любом случае нужно центр тяжести игрушки располагать под линией воздушной дороги.
Завершая изложение вопроса, хочу ещё раз заметить, что двигаться нужно от простого к сложному, от известного к спорному, особенно — экспериментируя…
Доработка газонного светильника на солнечной батарее

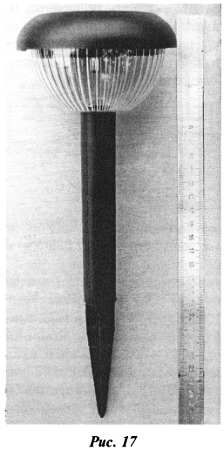

Друг подарил несколько газонных (парковых) автономных светильников рис. 17 от китайской компании «Эра Соларко» (в русской транскрипции) и отечественного импортёра «Касторома РУС».
Из доступной информации известно, что данный прибор является не осветителем, а декоративной подсветкой. Предназначен он для украшения паркового, садового или земельно-огородного участка: подсветки клумбы, цветника, садовой дорожки, скамейки, беседки, газона, теплицы, кустарников, определения контуров поверхностного рельефа территории в тёмное время суток летне-осеннего периода при массовом использовании.
Принцип действия прост — зарядка аккумулятора днём от солнечной батареи, с последующей её разрядкой через светодиод ночью. Просто, автономно, надёжно… но!
Расставив их солнечным утром «согласно собственной гармонии» на участке, стал ждать сумерек — вечером участок засиял. Было необычно и красиво, однако, после 4–5 часов свечения светодиоды стали «в индивидуальном порядке тускнеть и гаснуть по одной им известной причине», и к утру гармония рухнула. Стало ясно, что осенью работа светильников обернется «забастовкой». Критический анализ ситуации и изучение «внутренностей» светильника привёл к выводу: нужно в разы снижать ток, потребляемый устройством ночью.

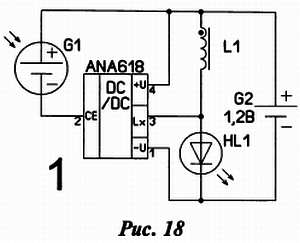

Штатная схема светильника представлена на рисунке 18.
На специализированной микросхеме ANA618 и дросселе L1 реализован импульсный преобразователь напряжения, повышающий напряжение питания светодиода до необходимого. Вход СЕ (вывод 2) управляющий, при наличии на нём низкого уровня (солнечная батарея освещена) преобразователь не работает — идёт зарядка аккумулятора, ёмкостью 100 ма·час. В сумерках светодиод загорается, и схема начинает потреблять ток 18–20 ма. Ток, потребляемый светодиодом, составляет 3 ма. Коэффициент полезного действия схемы (если его находить как отношение выделяемой на светодиоде мощности к потребляемой схемой) составляет 34 %.
В данных на микросхемы есть таблица (рис. 19) зависимости потребляемого схемой тока от индуктивности дросселя.
С её увеличением ток уменьшается, с уменьшением — увеличивается. Поэкспериментировав с различными дросселями получил данные, из которых следует вывод: замена дросселей не увеличивает КПД схемы, а следовательно не увеличивает продолжительность работы светильника при неизменной яркости светодиода.

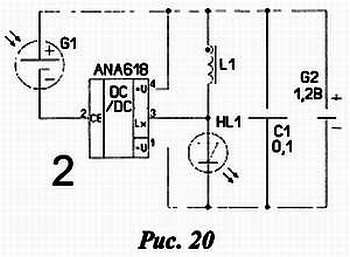

Возможные схемные варианты модернизации изображены на рисунках 20–22.
В первом варианте минимум вмешательства в конструкцию, параллельно аккумулятору припаян конденсатор С1. Время свечения светильника по отношению к исходной схеме увеличивается в 1,5 раза.
Если светодиод включить параллельно дросселю время свечения увеличиться вдвое, правда, яркость свечения немного уменьшиться, а светодиод придется перепаивать.
Следующим «глубоким» вмешательством в конструкцию является замена дросселя на кольцевой трансформатор согласно четвёртой схеме. Это ещё больше уменьшит потребляемый ток и вернёт исходную яркость светодиода.
«Радикальный» вариант, снижающий потребление тока схемой до 5–6 мА, но требующий изготовление новой платы и отказ от микросхемы изображен на пятом рисунке. На транзисторе VT2 и трансформаторе Т1 собран повышающий преобразователь напряжения. Транзистор VT1 управляет его работой. При освещении батареи G1 транзистор открывается и закрывает транзистор VT2 — светодиод гаснет, а аккумулятор через диод начинает заряжаться.
Трансформатор для этой конструкции намотан вдвое сложенным проводом ПЭЛ 0,2 (20 витков) на кольцевом магнитопроводе из феррита проницаемостью 1000…2000 с внешним диаметром 7, внутренним 5,5 и толщиной 2 мм. С наступлением сумерек транзистор закрывается, разрешая работу преобразователя.
