Искусство выплавки и обработки меди и бронзы от греков унаследовали римляне. Они получали медь из покоренных стран, в первую очередь из Галлии и Испании, продолжали начатую греками добычу медной руды на Крите и Кипре. Кстати, с названием последнего острова связывают латинское имя меди — «купрум». А оловянный камень римляне вывозили с Касситеридских островов (так тогда называли острова Британии); основной минерал олова и сейчас называется касситеритом. Во II–I вв. до н.э. оружие римлян делалось уже в основном из железа, но в производстве предметов домашнего обихода все еще преобладали бронза и медь.

Бронза и медь сыграли выдающуюся роль не только в становлении материальной культуры большинства народов, но и в изобразительном искусстве. В этом качестве они прошли через века. И в наши дни отливают бронзовые скульптуры, делают барельефы и гравюры на меди. Подробно об этом рассказывать, вероятно, не стоит. Произведения изобразительного искусства лучше смотреть, нежели рассуждать о них.

Металлургам прошлого можно позавидовать. Медь действительно была «изобильней гораздо». Еще в XIX в. рентабельными считались только те медные руды, в которых содержание элемента № 29 достигало 6–9%. А сейчас руда с 5% меди признается очень богатой, большинство же используемых руд содержит лишь 2–3% Cu. В ряде стран перерабатываются руды, в составе которых только полпроцента меди! Это, естественно, усложнило технологию производства этого металла.

Получение меди — многоступенчатый процесс.

В первую очередь руду дробят, а затем подвергают флотации. Во флотационных машинах измельченная руда смешивается с водой, в которую заранее введены специальные добавки — флотоагенты. Сюда же подается воздух. Образуется пенящаяся пульпа. Зерна минералов, содержащие металлы и плохо смачиваемые водой, прилипают к пузырькам воздуха и всплывают на поверхностью пустая порода оседает на дно. Умелым подбором реагентов можно еще при флотации частично отделить собственно медную руду от соединений других металлов. Так, добавка цианидов и цинкового купороса уменьшает флотируемость (от английского float — «плавать») сернистого цинка — частого спутника меди в сульфидных рудах. Добавка извести позволяет «утопить» часть железосодержащего пирита. Сульфиды железа присутствуют в большинстве медных руд.

Первая в СССР обогатительная фабрика для флотации медной руды была построена в 1929 г. в Казахстане.

В результате флотационного обогащения получаемся концентрат, который поступает в медеплавильные печи.

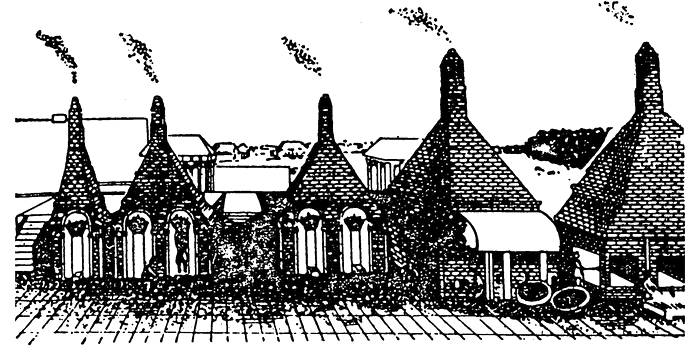

Наиболее распространены сейчас отражательные печи, Это крупные горизонтальные агрегаты, занимающие большую площадь. Шихту загружают в печь, на откосы, идущие вдоль ее боковых стен. Газообразное, жидкое или пылевидное топливо подается не в шихту, а в пространство над ней, и тепло, образующееся при сгорании, как бы отражается от стен печи; температура в отражательной печи около 1200°С.

При плавке здесь образуется не медь, а так называемый штейн, состоящий в основном из трех элементов — меди, железа и серы.

Естественно, образуется и шлак. Расплавы штейна и шлака не смешиваются, более легкий шлак плавает на поверхности штейна.

Кварцевый флюс вводится в состав шихты для того, чтобы уменьшить содержание железа в штейне. Окисленное железо сплавляется с кварцем и частично переходит в шлак. Кроме того, чтобы увеличить содержание в штейне меди, концентрат предварительно подвергают окислительному обжигу.

Но несмотря на все ухищрения, количество меди в штейне редко превышает 30%. Поэтому следующая стадия производства — превращение штейна в черновую медь. Этот процесс происходит в конвертерах наподобие бессемеровских, похожих, правда, не на грушу, а на бочонок, уложенный на бок. Поскольку количество примесей, которые надо выжечь в конвертере, очень велико, процесс идет долго; шлак, образующийся при этом, приходится неоднократно сливать.

Подогревать конвертер не нужно: штейн в него заливается в расплавленном состоянии, а реакции окисления железа и серы сопровождаются выделением больших количеств тепла. Поэтому в конвертер подаются лишь воздух и — через горловину — измельченный кварц.

Сначала выжигается железо. Как металл менее благородный, оно окисляется кислородом воздуха раньше, чем медь. Его окислы реагируют с кварцем, и образуется шлак — силикаты железа.

Затем начинается окисление связанной с медью серы. Температура в конвертере все время находится примерно на одном уровне — около 1200°С. Продувку конвертера воздухом прекращают, когда а нем остается так называемая черновая медь, содержащая 98–99% основного металла; остальное приходится главным образом на железо, серу, никель, мышьяк, сурьму, серебро и золото.
