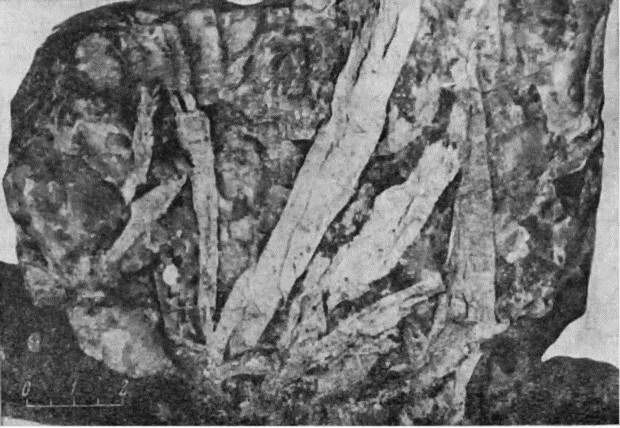

Это соединение смешивают с дважды перегнанным металлическим кальцием, помещают все в танталовый тигель и закрывают перфорированной крышкой. Тигель отправляют в кварцевую индукционную печь. Печь закрывают, откачивают из нее воздух и начинают медленно нагревать. Когда температура достигнет 600°C, в печь пускают аргон, а прекращают его подачу, когда давление в печи достигнет 500 мм ртутного столба. Затем температуру повышают до 1000°C, и восстановление начинается. Реакция 2YF3 + 3Ca -> 2Y + 3CaF2 — экзотермическая, и температура в печи продолжает расти. Тогда еще «поддают жару», доводят температуру до 1600°C (в этих условиях лучше разделяются металл и шлак), после чего дают печи остыть.

Шлак легко откалывается, и остается слиток иттрия чистотой до 99%. Примесь кальция без труда удаляется вакуумной переплавкой; труднее избавиться от тантала (0,5–2%) и кислорода (0,05–0,2%). Но и это можно сделать и получить слитки, пригодные для промышленного использования и для уточнения физико-химических характеристик элемента № 39/

Рассказывая о свойствах иттрия, обороты «только один» или «только одна» можно применить лишь дважды.

Во-первых, для этого элемента неприменимо такое общее, казалось бы, понятие, как «природная смесь изотопов». Нет у него природной смеси: весь естественный иттрий — это только один стабильный изотоп иттрий-89.

И только одну валентность (3+) проявляет иттрий во всех известных соединениях. Но, возможно, это утверждение не есть «истина в последней инстанции». Сложности получения элементного иттрия и высокая цена (килограмм иттрия еще недавно стоил 440 долларов) в течение многих лет сдерживали исследования элемента № 39 и его соединений. Поэтому не исключено, что когда-нибудь будут получены соединения иттрия с «нестандартной» валентностью, как это случилось, например, с алюминием. Ведь во времена, когда алюминиевая посуда была привилегией королей, ни один химик не подозревал о существовании соединений одновалентного алюминия.

Иттрий долго ходил в «перспективных». Еще в книгах, изданных в начале 60-х годов нашего века, этот металл считали перспективным и не больше. Так, во втором издании известного английского справочника «Rare Metalls Handbook», вышедшем в Лондоне в 1961 г., последняя часть раздела «Иттрий» посвящена не применению этого элемента, а лишь перспективам его применения. В «Курсе общей химии» Б. В. Некрасова (издание 1962 г.) говорится: «Практического применения отдельные элементы подгруппы скандия (а значит, и иттрий. — Ред.) и их производные еще не находят…» И это отражало истинное положение вещей.

Можно было считать иттрий перспективным. Залогом тому — его свойства: высокие температуры плавления и кипения — соответственно 1520 и 3030°C; упругость примерно такая же, как у алюминия и магния; прочность, сравнимая с прочностью титана. И плюс к этому относительная легкость (плотность иттрия 4,47 г/см3) и малое эффективное сечение захвата тепловых нейтронов, т. е. способность почти не тормозить цепную реакцию, если иттрий применен в конструкции атомного реактора.

Но по каждой отдельно взятой характеристике иттрий уступал тому или иному металлу. Авиаконструкторы и проектировщики новых реакторов могут пока обойтись без него. Они, видимо, охотно применили бы иттрий, будь он более доступен, но каждый раз закладывали в свои проекты другие материалы — или с лучшими «природными данными», или менее дефицитные.

Лишь в последние годы положение стало меняться. Все чаще в печати появляются сообщения о том, что иттрий и его сплавы применили в том или ином детище новейшей техники. В частности, из иттрия стали делать трубопроводы, по которым транспортируют жидкое ядерное горючее — расплавленный уран или плутоний. Иттрий высокой чистоты легко вытягивается в трубы, хорошо сваривается в атмосфере инертного газа и, что очень важно, отлично шлифуется. С ураном и плутонием он практически не реагирует, что, естественно, делает иттриевые трубы более долговечными. Из сплавов иттрия с бериллием стали делать отражатели и замедлители нейтронов, работающие в атомных реакторах при температуре более 1100oC.

Появились сообщения о применении иттрия в авиастроении. Это тоже понятно: известно, что иттрий-алюминиевые сплавы по прочности почти не уступают стали, что добавка элемента № 39 значительно повышает прочность легких авиационных сплавов на основе магния, особенно при повышенных температурах.

Наконец, иттрий начали применять и как «витамин витаминов». «Витаминами стали» называют хром, ванадий, молибден и другие легирующие металлы. Небольшие добавки иттрия улучшают многие свойства этих «витаминов». Всего 0,1–0,2% элемента № 39, добавленные в хром, цирконий, титан, молибден, делают структуру этих металлов более мелкозернистой. Облагороженный иттрием ванадий становится и более пластичным — иттрий действует как раскислитель, связывает кислород и азот, в результате чего промышленный ванадий утрачивает присущую ему хрупкость.
