Но при этом алюминий малопрочен. Предел прочности чистого алюминия — всего 6–8 кг/мм3, и если бы не его способность образовывать намного более прочные сплавы, вряд ли стал бы алюминий одним из важнейших металлов XX в.

«Алюминии весьма легко дает сплавы с различными металлами. Из них имеет техническое применение только сплав с медью. Его называют алюминиевою бронзою…»

Эти слова из менделеевских «Основ химии» отражают реальное положение вещей, существовавшее в первые годы нашего века. Именно тогда вышло последнее прижизненное издание знаменитой книги с последними коррективами автора. Действительно, из первых сплавов алюминия (самым первым из них был сплав с кремнием, полученный еще в 50-х годах прошлого века) практическое применение нашел лишь сплав, упомянутый Менделеевым. Впрочем, алюминия в нем было всего 11%, а делали из этого сплава в основном ложки и вилки. Очень немного алюминиевой бронзы шло в часовую промышленность.

Между тем в начале XX в. были получены первые сплавы семейства дюралюмина. Эти сплавы на алюминиевой основе с добавками меди и магния получал и исследовал в 1903–1911 гг. известный немецкий ученый А. Вильм. On и открыл характерное для этих сплавов явление естественного старения, приводящее к резкому улучшению их прочностных свойств.

У дюралюмина после закалки — резкого охлаждения от 500°С до комнатной температуры и вылеживания при этой температуре в течение 4–5 суток — многократно увеличиваются прочность и твердость. Способность к деформации при этом не снижается, а величина предела прочности вырастает с (3–8 до 36–38 кг/мм2. Это открытие имело величайшее значение для развития алюминиевой промышленности.

И тотчас же начались дискуссии о механизме естественного старения сплавов, о том, почему происходит упрочнение. Было высказано предположение, что в процессе вылеживания закаленною дюралюмина из матрицы — пересыщенного раствора меди в алюминии — выделяются мельчайшие кристаллики состава CuAl2 и эта упрочняющая фаза приводит к росту прочности и твердости сплава в целом.

Это объяснение казалось вполне удовлетворительным, но после его появления страсти разгорелись еще пуще, потому что в оптический микроскоп никому не удалось рассмотреть частицы состава CuAl2 на отшлифованных пластинках дюралюмина. И реальность их существования в естественно состаренном сплаве стали подвергать сомнению. Оно было тем обоснованнее, что выделение меди из матрицы должно было снижать ее электросопротивление, а между тем при естественном старении дюралюмина оно росло, и это прямо указывало, что медь остается в твердом растворе.

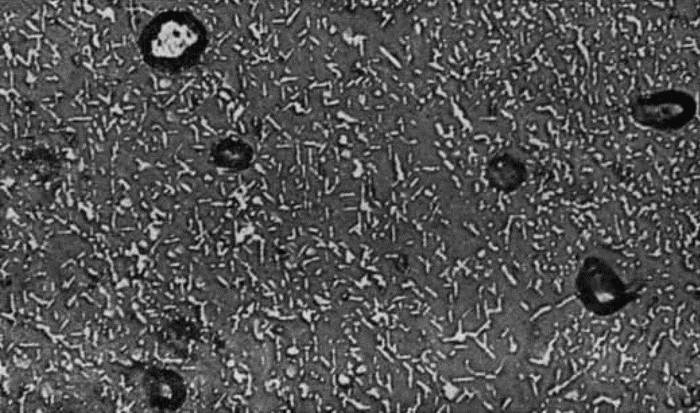

Положение прояснил только рентгеноструктурный анализ. В последнее время благодаря мощным электронным микроскопам, позволяющим просматривать тонкие металлические пленки насквозь, картина стала наглядной. Истина оказалась где-то «посредине». Медь не выделяется из твердого раствора и не остается внутри него в прежнем состоянии. В процессе старения она собирается в дискообразных участках толщиной в 1–3 атомных слоя и диаметром около 90 Аo, образуя так называемые зоны Гинье — Престона. Они имеют искаженную кристаллическую структуру твердого раствора; искажается также прилегающая к зоне область самого твердого раствора.

Число таких образований огромно — оно выражается единицей с 16–18 нулями для 1 см3 сплава. Изменения и искажения кристаллической решетки при образовании зон Гинье — Престона (зонное старение) и служат причиной повышения прочности дюралюмина при естественном старении. Эти же изменения увеличивают электрическое сопротивление сплава. При повышении температуры старения вместо зон, имеющих структуру, близкую к структуре алюминия, возникают мельчайшие частицы метастабильных фаз с собственной кристаллической решеткой (искусственное, или, точнее, фазовое старение). Это дальнейшее изменение структуры приводит к резкому повышению сопротивления малым пластическим деформациям.

Можно без преувеличения сказать, что крылья самолетов удерживаются в воздухе зонами или метастабильными частицами, и если в результате нагрева вместо зон и частиц появятся стабильные выделения, крылья потеряют свою прочность и просто согнутся.

В Советском Союзе в 20-х годах инженер-металлург В. А. Буталов разработал отечественный вариант дюралюмина, названный кольчугалюминием. Слово «дюралюмин» происходит от названия германского города Дюрена, в котором было начато промышленное производство этого сплава. А кольчугалюминий делали в поселке (ныне городе) Кольчугино Владимирской области. Из кольчугалюминия был сделан первый советский металлический самолет АНТ-2 конструкции А. Н. Туполева.

Подобные сплавы и сейчас важны для техники. Из сплава Д1 делают, в частности, лопасти самолетных винтов. Во время войны, когда летчикам нередко приходилось садиться на случайные площадки или, не выпуская шасси, на «брюхо», много раз случалось, что лопасти винтов сгибались при ударе о землю. Сгибались, но не ломались! Тут же в полевых условиях их выпрямляли и снова летали с тем же винтом… Другой сплав того же семейства дюралюминов — Д16 используют в авиастроении иначе — из него делают нижние панели крыльев.

Принципиально новые сплавы появляются тогда, когда открываются новые фазы-упрочнители. IIx искали, ищут и будут искать исследователи. Фазы — это, по существу, химические соединения-интерметаллиды, образующиеся в сплаве и заметно влияющие на его свойства. Разные фазы по-разному повышают прочность, коррозионную стойкость и другие практически важные характеристики сплава. Однако со времени открытия Вильма их найдено совсем немного — меньше десятка. Их образование возможно лишь при условии растворимости соответствующих элементов в алюминии. Очевидно, каждая из фаз-упрочнителей заслуживает достаточно обстоятельного рассказа.
