Перед сиденьем командира и справа по борту башни установлены: электромашинный стопор пушки; пополнительный бак вертикального наведения; радиостанция Р-123М; аппарат ТПУ А-1; аппарат А-4 для подключения наружной розетки десанта; пульт загрузки автомата заряжания; карданный привод командирской башенки. У переднего бака-стеллажа на правом борту размешен баллон системы ППО.

В крыше башни над сиденьем командира расположена командирская башенка с люком, который закрывается крышкой, имеющей пластинчатый торсион. В командирской башенке установлены два прибора наблюдения ТИП-160 и командирский прибор ТКН-3. На башенке установлен зенитный пулемет НСВ-12,7.

В корме башни расположен люк для выброса поддонов, механизм подъема кассет, досылатель и элементы привода крышки люка выброса поддонов.

Перед сиденьем наводчика в башне установлены: прицел-дальномер с пультом управления автоматом заряжания; ночной прицел; прибор наблюдения; подъемный механизм пушки. Слева в башне установлены: распределительный щиток; индикатор количества выстрелов; аппарат ТПУ А-2; механизм поворота башни с азимутальным указателем; стопор башни; электроприборы и приборы освещения.

Люк наводчика закрывается крышкой, в которой имеется лючок для установки воздухопитающей трубы ОПВТ.

В средней части корпуса установлен вращающийся транспортер автомата заряжания с редуктором и стопором. Под полом транспортера на днище боевого отделения установлено вращающееся контактное устройство ВКУ-330-1. У моторной перегородки размещен средний бак-стеллаж с боеукладкой. Между ним и правым бортом установлен подогреватель двигателя с калорифером. Над подогревателем размещена фильтровентиляционная установка (ФВУ).

Кроме того, в боевом отделении расположен еще целый ряд приборов и механизмов, в том числе термодатчики и трубопроводы с распылителями системы ППО.

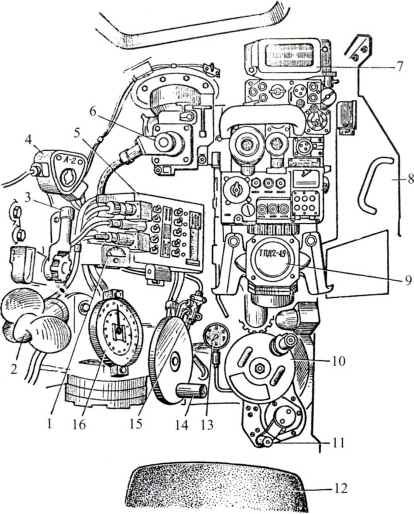

Боевое отделение (место наводчика): 1 — индикатор; 2 — вентилятор; 3 — стопор башни; 4 — аппарат ТПУА-2; 5 — левый распределительный щиток; 6 — ночной прицел ТПН-1-49-23; 7 — прибор наблюдения ТНП-160; 8 — ограждение пушки; 9 — прицел-дальномер ТПД2-49; 10 — подъемный механизм пушки; 11 — рукоятка вывода из зацепления червяка; 12 — сиденье; 13 — манометр; 14 — ручной механизм поворота башни; 15 — клапан системы ГПО; 16 — азимутальный указатель.

Силовое отделение расположено в кормовой части корпуса танка. Компоновка силового отделения выполнена с поперечным размещением двигателя, смещенного к левому борту. Между двигателем и моторной перегородкой размещены: расширительный бачок системы охлаждения; центробежный масляный фильтр; поплавковый клапан расширительного бачка системы питания. Между правым бортом и двигателем установлен воздухоочиститель.

Вдоль правого борта установлена гитара, передающая крутящий момент от двигателя к коробкам передач.

На отдельном постаменте фундамента двигателя закреплен стартер-генератор. Конический редуктор привода вентилятора установлен на кронштейне, закрепленном на днище танка.

В специальных картерах, вваренных в кормовой части корпуса с левой и правой стороны, установлены планетарные коробки передач в сборе с бортовыми передачами.

На кормовом листе корпуса расположен вентилятор системы охлаждения.

В силовом отделении установлены пополнительный и основной маслобаки системы смазки двигателя, а также маслобак системы смазки и гидроуправления силовой передачи.

Силовое отделение закрывается крышей, состоящей из крыши над двигателем и крыши над силовой передачей.

По днищу корпуса проходят торсионные валы подвески, а по бортам танка — тяги приводов управления.

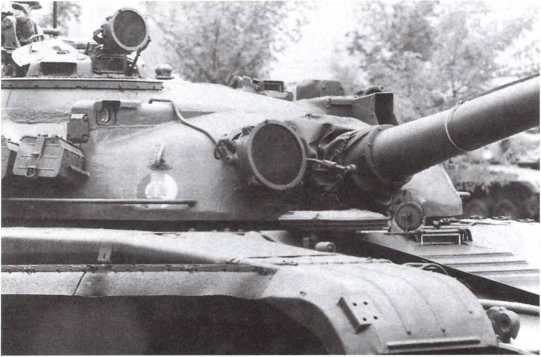

Башня танка Т-72 позднего выпуска. ИК-осветитель ночного прицела размещен на своем привычном месте — справа от пушки.

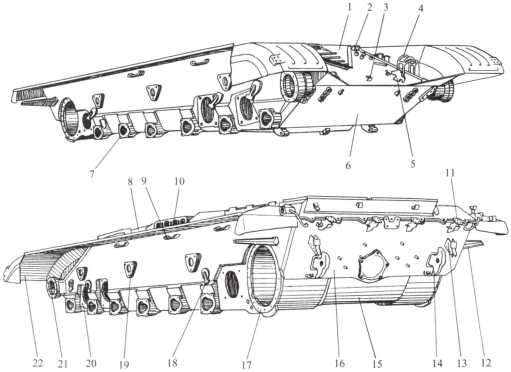

Корпус танка: 1 — верхний лобовой лист; 2,3 — скобы; 4 — кронштейн ограждения фары; 5 — передний буксирный крюк; 6 — нижний лобовой лист; 7 — кронштейн балансира; 8 — подбашенная защитная планка; 9 — отбойник; 10 — выпускной патрубок; 11 — кронштейн крепления бочек; 12 — камнеотбойник; 13 — кронштейн ленты крепления бревна; 14 — задний буксирный крюк; 15, 16 — кормовые листы; 17 — картер коробки передач; 18 — упор; 19 — кронштейн поддерживающего катка; 20 — кронштейн амортизатора; 21 — кронштейн кривошипа направляющего колеса; 22 — грязевой щиток.

Т-72.

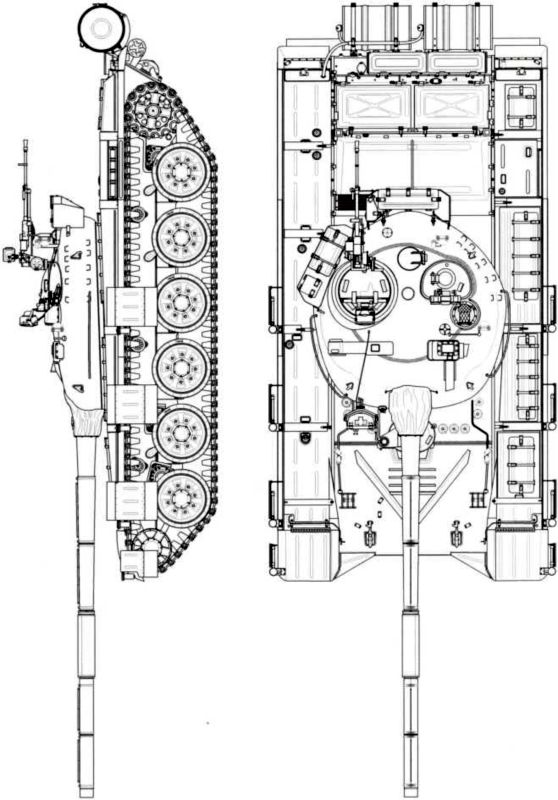

Т-72.

КОРПУС танка представляет собой жесткую коробку, сваренную из броневых листов. Он состоит из носовой части, бортов, кормы, днища, а также вентиляторной и моторной перегородок и крыши над силовым отделением.

Носовая часть корпуса состоит из верхнего и нижнего наклонных броневых листов, сваренных между собой, а также с передним листом крыши, бортами и днищем.
