Рис. 1.3. Иллюстрация структуры кремниевого кольца сенсора с приводами

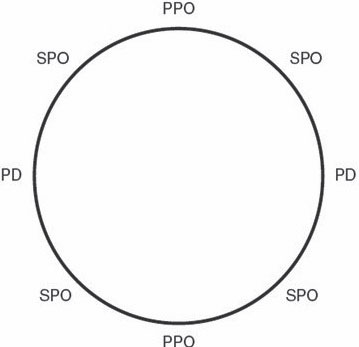

На рис. 1.4 схематично показано кольцо, при этом спицы, приводы и преобразователи удалены для ясности. В данном случае гироскоп выключен, кольцо круглое.

Рис. 1.4. Иллюстрация кольца в положении покоя

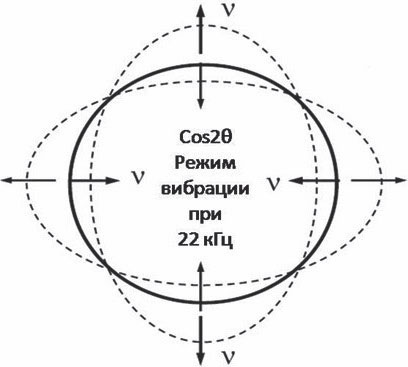

В момент, когда датчик находится в выключенном состоянии, в кольце возбуждается движение вдоль его основных осей за счет приводов первичного движения и первичных снимающих преобразователей, воздействуя в замкнутом контуре на систему контроля ASIC. Круглое кольцо принимает в режиме cos2 эллиптическую форму и вибрирует с частотой 22 кГц. Это показано на рис. 1.5, на котором гироскоп уже включен, но еще не вращается. Так, на четырех вторичных снимающих узлах, расположенных на периметре кольца под углом 45° по отношению к основным осям, нет радиального движения.

Рис. 1.5. Иллюстрация состояния включенного гироскопа в отсутствие движения

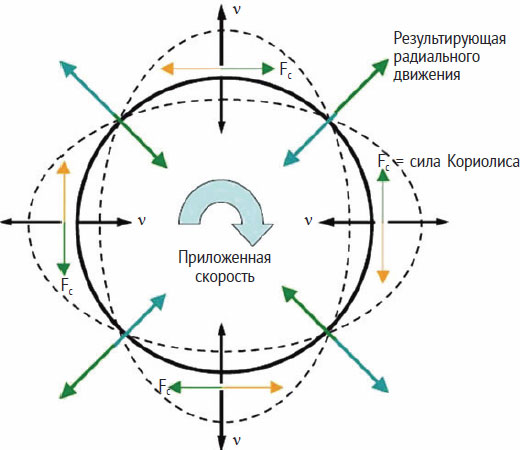

Если гироскоп подвергается воздействию угловой скорости, то на кольцо действуют силы Кориолиса: по касательной к периметру кольца относительно главных осей. Эти силы деформируют кольцо, что вызывает радиальное движение вторичных снимающих преобразователей. Данное движение, определяемое на вторичных снимающих преобразователях, пропорционально прилагаемой угловой скорости. При этом двухполосный сжатый передающий сигнал демодулируется с учетом основного движения. В итоге получается низкочастотный компонент, который пропорционален угловой скорости.

На рис. 1.6 представлен внешний вид монтажной платы ASIC-гироскопа.

В таком виде устройство можно встретить в современных блоках и конструкциях.

Рис. 1.6. Внешний вид ASIC-гироскопа

Подобные датчики обладают миниатюрными габаритами (6,5x1,2 мм) при сверхнизком потреблении энергии (12 мВт). Для них характерны широкий диапазон измерения, сверхмалый вес 0,08 г и высокая стабильность работы. Гироскопы подобной конструкции можно с успехом применять для измерения скоростей вращения объекта по трем осям в транспортных и персональных навигаторах для определения и сохранения параметров движения и определения местоположения; в системах отслеживания по трассе на сельскохозяйственной технике для стабилизации антенн; в промышленной аппаратуре, робототехнике и других сферах. Использование датчиков угловой скорости на летательных аппаратах позволяет на порядок уменьшить габариты, вес, энергопотребление приборов и в результате значительно снизить цену навигационной системы в целом. Надежность и точность в управлении широкого спектра самолетов, вертолетов и других летательных аппаратов при этом увеличиваются. Таким образом, данный вид гироскопов оптимально подходит для использования в ситуации, когда есть ограничения по габаритам, весу и стоимости изделия.

В табл. 1.1 представлены некоторые технические характеристики гироскопов с датчиками МЭМС.

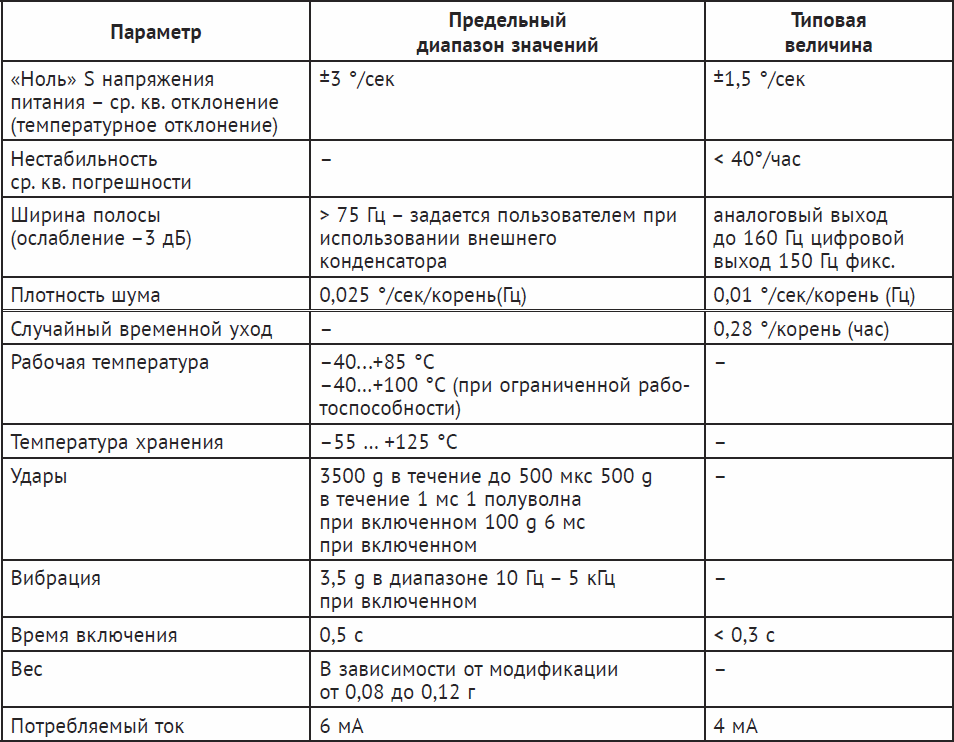

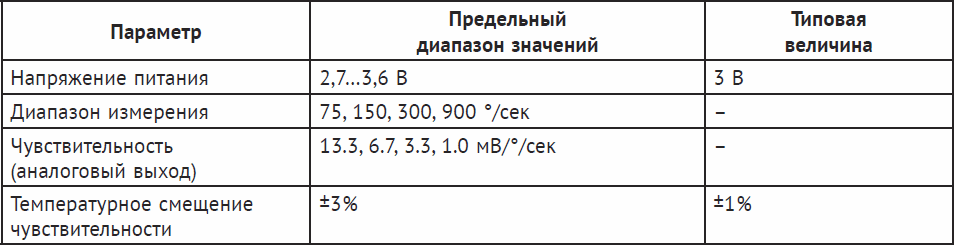

Таблица 1.1. Технические характеристики гироскопа

Высокопроизводительный трехосевой емкостной акселерометр изготовлен по специальной технологии 3D-МЭМС и представлен на рис. 1.7.

Рис. 1.7. Высокопроизводительный трехосевой емкостной акселерометр

В корпусе датчика находятся высокоточный чувствительный элемент для определения ускорений и сервисная электроника (ASIC) с гибким цифровым выходом SPI.

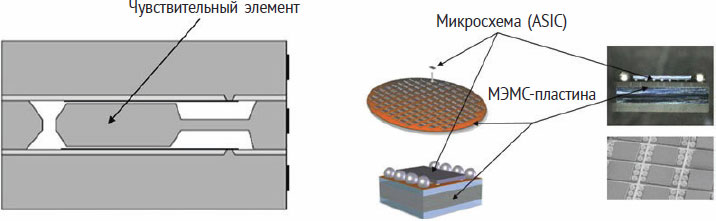

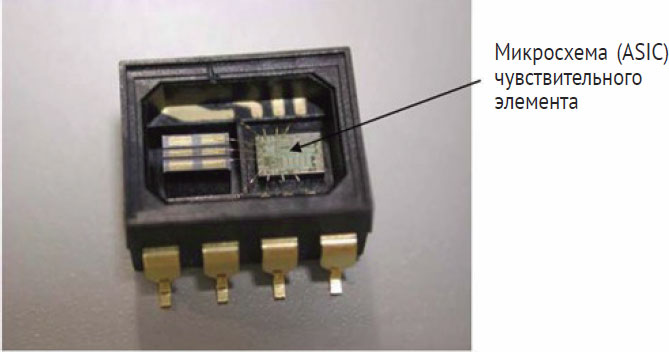

Схематичное расположение ASIC и блока сенсорного элемента в датчиках подобной конструкции показано на рис. 1.8.

Рис. 1.8. Схематичное расположение ASIC и блока сенсорного элемента

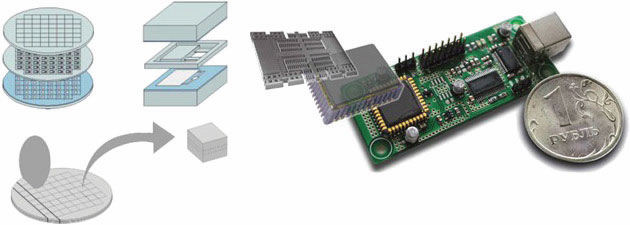

На рис. 1.9 представлен внешний вид высокопроизводительного 3-осевого емкостного акселерометра.

Рис. 1.9. Внешний вид платы высокопроизводительного 3-осевого емкостного акселерометра

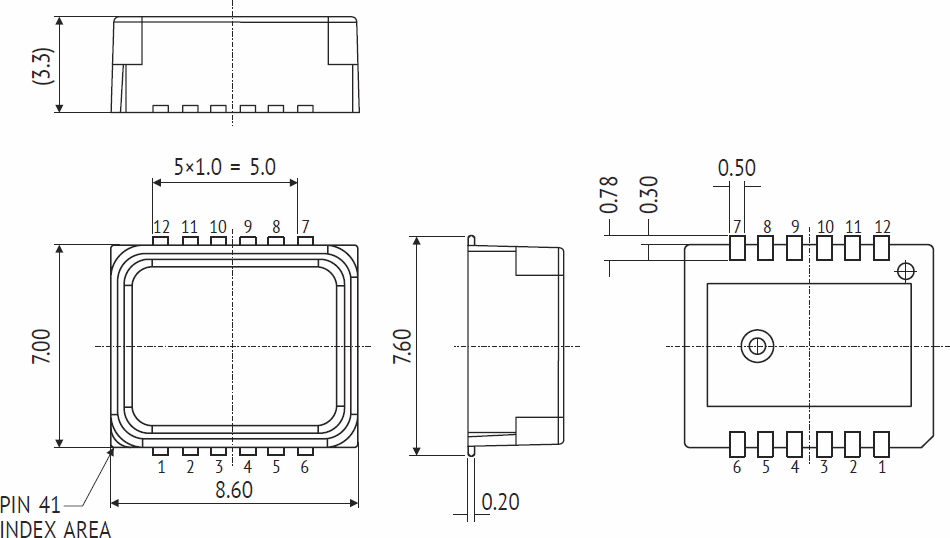

Корпус акселерометра изготовлен из пластика, а крышка – из металла. В нижней части корпуса по обеим сторонам расположены плоские свинцовые выводы для поверхностного монтажа на печатную плату. На рис. 1.10 представлен внешний вид готового корпуса акселерометра.

Рис. 1.10. Конструкция корпуса акселерометра

Подобная конструкция корпуса гарантирует надежную работу сенсора на протяжении всего жизненного цикла. Для обеспечения стабильного выхода акселерометры подобного класса разрабатываются, производятся и тестируются в широком диапазоне температур, влажности и механического шума. У датчика есть возможность самодиагностики по нескольким сценариям. Он полностью совместим с одно- и двухосевыми акселерометрами данного типа, что дает возможность комбинировать датчики при построении различных сенсорных систем.

Понятие «3D-МЭМС» – это инновационное сочетание технологий для формирования кремния в трехмерные структуры, инкапсуляции и контактирования для относительно легкого монтажа и сборки. В результате это обеспечивает высокую точность сенсора, маленький размер устройства и низкое потребление энергии. Усовершенствованный сенсор может быть изготовлен в виде крошечного кусочка кремния, способного измерять ускорение в трех ортогональных направлениях. Применяя технологию 3D-МЭМС, можно производить оптимизированные структуры для точных датчиков угла наклона, к примеру для обеспечения механического затухания в акселерометрах с целью использования сенсоров в условиях сильной вибрации и высокоточных альтиметрах. Энергопотребление рассматриваемых акселерометров является крайне низким, что дает им значительное преимущество при использовании в устройствах с батарейным питанием. В то же время при производстве инклинометров 3D-МЭМС-технология обеспечивает точность уровней лучше одной угловой минуты и отвечает самым высоким требованиям к качеству измерения.
