On a typical recurve with limbs that are 1.5 to 1.75 wide at the fadeouts, the wood laminations may only total to.120 to.150 inch thick.
Lots of luck and don't hesitate to e-mail if you have questions.
Mike —--------А здесь мне советуют, где достать ламинат: ___________________________________________________________________________
Hi, All! At last I've made my bow. But what i am upset about is my limbs are too weak. The bow is 49" long. Each limb is 21" long, 1.25" wide at the riser and about 0,6" at the nocks. I used straight taper. Each limb has the same width all the way — 0,173" (4.4 mm)- 4 layers of ash wood (0.6 mm) and 2 layers of fiberglass (1 mm). They have fair recurves at the ends. The limbs were kept in a heating box with 2 lamps inside at 70 degrees of C. The bow has a drawing weight equal 12.1 lb. I remember quite exactly that sport 39lb bows (when i shot from a bow being a sportsman) have similarly the same limb theckness. I think the problem is in fiberglass — i have fiberglass that used in radio industry for making circuit boards like inside computers (glass cloth soaked with resin and pressed). I couldn't get any glass with fibers going straight in one direction. Any ideas? Besides i'm interested in method of seting limbs on the wooden gripe of the bow (i used 2 bolts clamping the limb and the gripe together).
Russia, S-Petersburg
Best regards, Taras mailto: cartel@pop3.rcom.ru ******************************************************************** Reply:
I couldn't get any glass with
have you been looking at boat shop (windsurfers were using it there are boats in st pertersburg) or car repair (hardly unidirectionnal but still) carbon couls work an other idea: I took some unidirectionnal carbon fibers from old carbon arrows (beman) by burning them (maybe not so good an idea) I knew of one possible source helicopter aircraft manufacturers (if you know someone at the factory…. gripe of>the bow (i used 2 bolts clamping the limb and the gripe together). works perfectly if bolt are strong enough Taras mailto: cartel@pop3.rcom.ru Otherwise importing it seems the eaiest (if not cheapest) solution. can look for a shop in paris having it (may not ship to russia though) Good luck Philippe __________________________________________________________________________ II А вот интересные URL:HTTP://WWW.STICKBOW.COM/STICKBOW/SELFBOWS/ (о том, как сделать детский лук и не только, рекомендую)HTTP://WWW.PIONEERPC.COM/PRIMITIVEARCHER/ARTICLES/HTTP://WWW.ARCHERYWEB.COM/ARCHERY/CRECY.HTMи CROSSBOW.HTML(про арбалеты)(про арбалеты)(можно заказать наборы по самостоятельному изготовлению лука — давайте ваши денежки:)(краткая история archery)HTTP://THEGLADE.CO.UKHTTP://WWW.MINDSPRING.COM/~BOWYER (как делают настоящие луки step by step в фотографиях (Harrelson Traditional Archery,inc))
Как сделать лук
Даже не стоит затевать спор о том, насколько интересен и занимателен такой вид спорта, как стрельба из лука. Наш разговор сегодня пойдет о способах самостоятельного изготовления тетивы, лука, стрел и остальных вещей, присущих человеку, который хочет называть себя лучником. Изготовление лука принесет Вам массу удовольствия и полезных навыков.
Если вы собрались заниматься стрельбой из лука в качестве спорта, товыбор лучше делать среди прямых и изогнутых моделей луков. Безусловнымлидером по части простоты производства является деревянный лук, имеющийпрямую форму (рисунок 1). Мы дадим подробное руководство по тому, каксделать лук в домашних условиях.

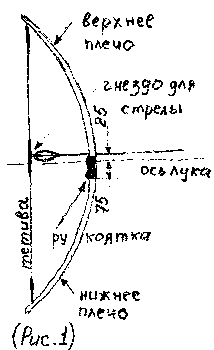

Рисунок 1
Лук состоит их двух частей: плечей и рукоятки. Плечи располагаются сверху и снизу лука, а рукоятка — посередине. Место, куда кладется стрела, располагается на рукоятке и имеет специальный направляющий выступ. Та сторона лука, которую можно увидеть со стороны мишени, обычно называют внешней стороной, или спиной, а другая часть лука, обращенную к стрелку, носит название внутренней. В конструкции лука можно усмотреть пару осей. Продольная ось располагается рядом с концами плеч, тем самым разделяя лук на пару равных частей. Другая ось, имеющая название поперечной, равноудалена от верхнего и нижнего плеча и располагается немного ниже полочки около рукоятки.
Перед тем, как начать изготовление лука, Вам нужно тщательно ознакомиться с таблицей, в которой строго указаны размеры лука и длина стрел, предназначенные для каждого человека в зависимости от его габаритов, одними из важнейших из которых являются размах рук и рост человека. К примеру, если длина вытянутых рук у Вас составляет сто сорок сантиметров, то потребуются стрелы от пятидесяти пяти до пятидесяти восьми сантиметров и модельный лук, имеющий необходимую длину в сто тридцать семь сантиметров.
Как изготовить лук? Из каких материалов можно сделать лук?
Среди наиболее популярных можно отметить белую акацию, ясень и другие породы дерева. При этом обратите особое внимание на то, чтобы древесина, из которой Вы собираетесь изготавливать лук, была прямослойной, без наличия каких-либо сучков, трещин и еще каких-то изъянов. На втором рисунке приведена заготовка, предназначенная для создания лука. Вам остается только произвести разметку по этому рисунку.

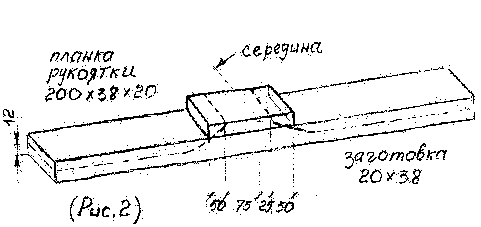

< image l:href="#"/>Рисунок 2
Следует осторожно, с помощью рашпиля, добиться на внутренней стороне лука той формы, которая соответствует сечению. Затем необходимо выполнить предназначенный для стрелы так называемый направляющий выступ и сделать закругление рукоятки. Кроме того, чтобы достичь
дополнительной прочности, стоит с тыльной стороны кончики лука проклеить одним-двумя слоями шпона (не менее 0,5 мм). Здесь же, на кончиках, которые необходимо закруглить, должны быть и специальные желобки для натягивая тетивы. Как это сделать, можно увидеть на рисунке 5.

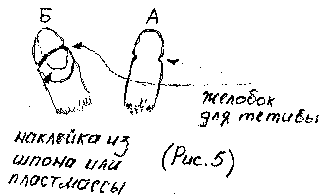

Рисунок 5
Правильно ли все сделано? Желательно это проверить заранее, с так
называемой пробной тетивой, не доводя дело до стрельбы. Как это
сделать, подскажет рисунок 7.
Рисунок 7
Однако, следует при этом помнить, что при силе натяжения более 16 кг подойдут, прежде всего, лавсановые нити, а менее 16 кг выдержат и крученые льняные нити, обычные в шорном производстве. А вот длину тетивы придется определять практическим путем, хотя какие-то предварительные расчеты можно сделать и путем теоретических подсчетов. Так, считается, что оптимальной является длина самого лука (за вычетом 3–4 см). Простейший расчет: при длине лука в 153 см можно первоначально остановиться на тетиве в 149–150 см, а затем подрегулировать после первого опыта использования.
