Композиционные составы для локализации очагов разрушения дорожного покрытия

В монографии приведены результаты исследований по разработке составов сухих строительных смесей для заделки трещин и выбоин асфальтобетонного дорожного покрытия на основе традиционного минерального сырья, отходов промышленности и современных синтетических добавок в виде дисперсионных порошков. Показано, при каких дозировках добавок разработанные смеси имеют оптимальные эксплуатационные характеристики. Описана технология приготовления сухих строительных смесей и применение их в ремонтных работах на месте проведения восстановительных дорожных мероприятий. Предназначена для научных и инженерно-технических работников в области транспортного строительства, стройиндустрии, преподавателей, аспирантов и студентов вузов.

В настоящее время на автомобильных дорогах Сибирского региона и в целом по всей России преобладающим видом дорожного покрытия является асфальтобетон. В России протяженность дорог с усовершенствованным покрытием капитального типа составляет более 95 %, в странах Европы дорог с асфальтобетонным покрытием 97 % от общей протяженности, в Америке их более 90 %.

Дорожное покрытие в процессе эксплуатации подвергается многократным статическим и динамическим воздействиям механических нагрузок, вызывающим нормальные, растягивающие и сдвигающие напряжения, действию погодно-климатических факторов, а также агрессивному влиянию горючесмазочных материалов, которые обусловливают большое разнообразие дефектов, образующихся на дорожном покрытии. В большинстве случаев основными видами дефектов являются механические разрушения (износ, шелушение, выкрашивание, трещины, выбоины) и пластические деформации (волны, сдвиги, наплывы, колейность, просадки).

Для обеспечения транспортно-эксплутационных показателей автомобильных дорог ежегодно на дорогах страны, в том числе и Красноярского края, выполняются значительные объемы работ по ликвидации появляющихся дефектов и разрушений.

Для устранения дефектов на асфальтобетонных покрытиях в основном применяют мастичные составы на основе органических вяжущих с добавками, повышающими деформативность составов. Учитывая климатические условия Сибирского региона, можно предположить, что деформационные свойства мастик и асфальтобетона несовместимы при отрицательных температурах. Это может привести к преждевременному разрушению мастичных составов и ежегодному ремонту покрытий.

Подбор материалов и разработка композиций, сочетающихся в определенной степени с положительными параметрами мастичных составов и исключающих их негативные свойства, является актуальной задачей в разработке эффективных методов ремонта и восстановления асфальтобетонного покрытия дорог.

Широкие перспективы в этой области имеет технологическое направление с применением сухих строительных смесей (ССС) заводской готовности на основе минеральных вяжущих веществ, в том числе с использованием местных попутных продуктов теплоэнергетической и металлургической отраслей промышленности.

В связи с этим целью настоящей работы являлась разработка составов и исследование возможности применения сухих строительных смесей на основе отходов промышленности с эффективными полимерными добавками для ремонта асфальтобетонного покрытия и обеспечения его долговечности.

Своевременный ремонт асфальтобетонных покрытий в процессе эксплуатации является обязательным условием обеспечения надежности и долговечности конструкций дорожных одежд, способствует экономии эксплуатационных и транспортных затрат, повышает безопасность движения. Использование традиционных материалов и технологических приемов при ремонте не позволяет устранять появление новых деформаций и разрушений в течение длительного периода. В этой области в настоящее время используются технологии, основанные на применении материалов с нефтяными битумами или эмульсиями на их основе в виде мастичных составов с добавками, повышающими деформативные свойства. Практика эксплуатации покрытий с локализацией трещин и неглубоких выбоин указанными составами показывает, что деформативные свойства мастик и асфальтобетона практически несовместимы при низких отрицательных температурах. Это приводит к преждевременному разрушению мастичных композитов, что требует заделки трещин практически ежегодно. В наибольшей степени указанные обстоятельства приходится учитывать в суровых климатических условиях Красноярского края. Сложившаяся ситуация привела к поиску путей получения новых материалов и технологий, позволяющих повысить надежность и долговечность покрытия. Анализ литературных данных и практика эксплуатации автомобильных дорог показывают, что основной причиной возникновения разрушений на дорожном покрытии являются механические и пластические деформации, отсутствие достаточно надежного материала и технологии ремонта покрытия.

Широкие перспективы в этом направлении имеет ремонт покрытий эксплуатируемых автомобильных дорог с помощью композиций на основе сухих строительных смесей.

В качестве основных причин возникновения дефектов на дорожном покрытии следует указать старение материала покрытия, перегруженность эксплуатируемых автомобильных дорог и качество строительства, характеризующееся неполноценным и неравномерным выполнением отдельных технологических операций, в частности уплотнения покрытия, (табл. 1.1).

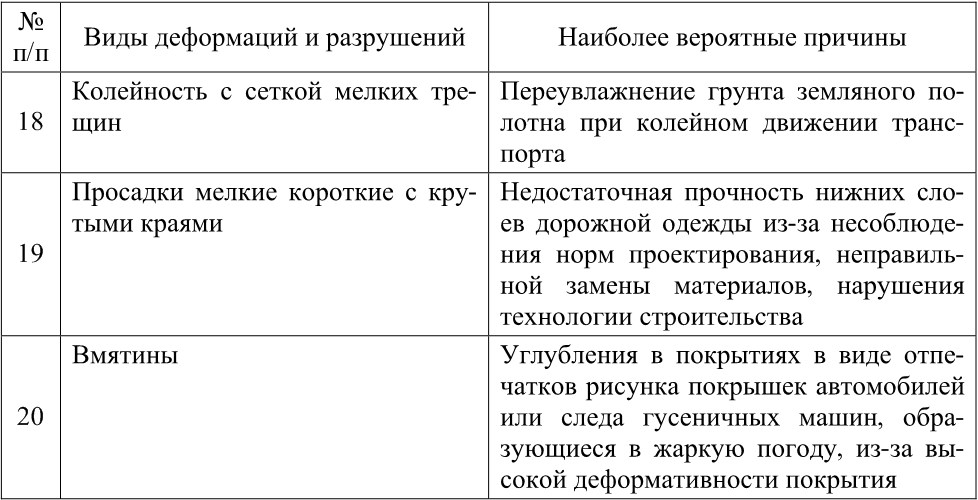

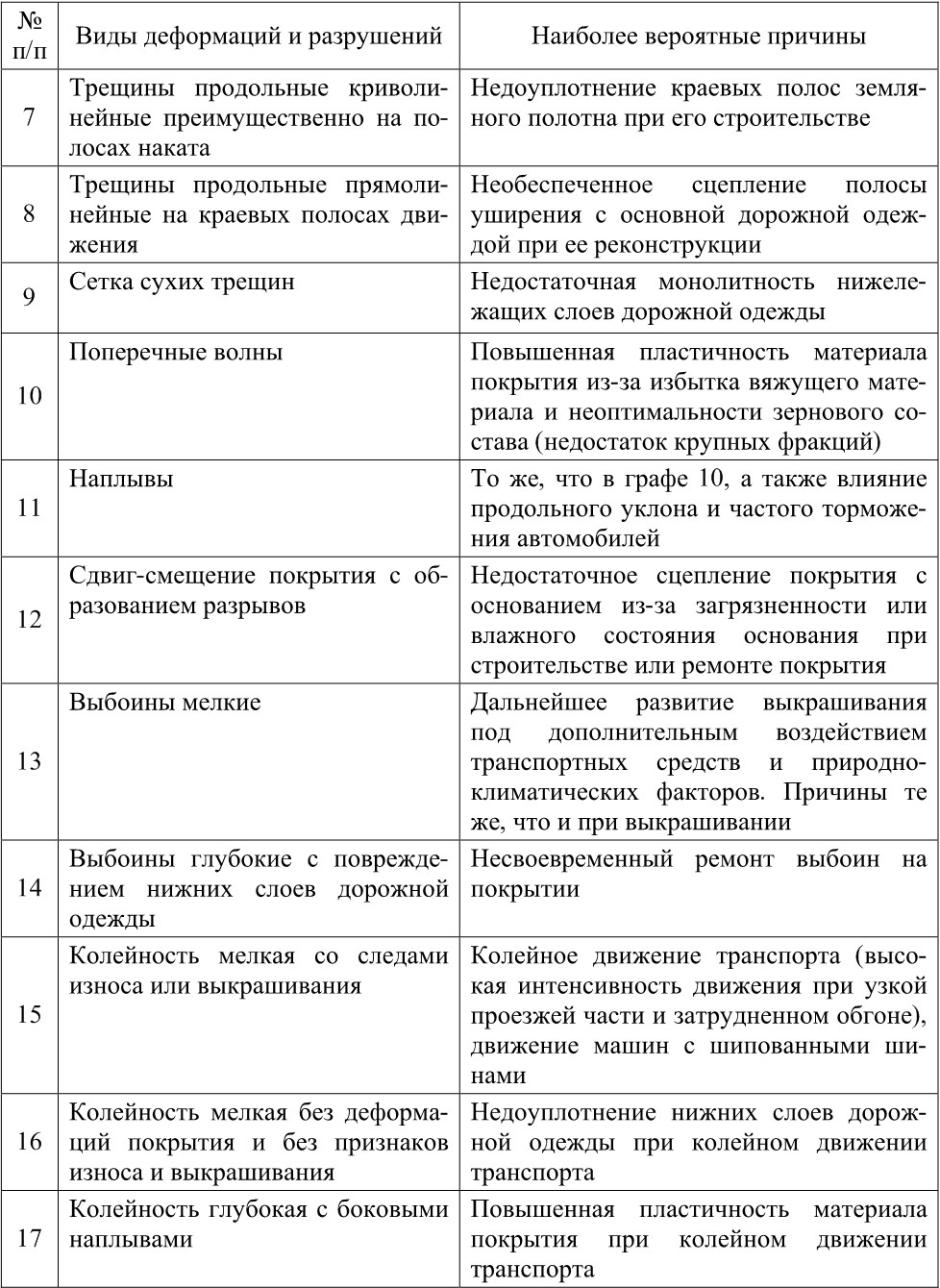

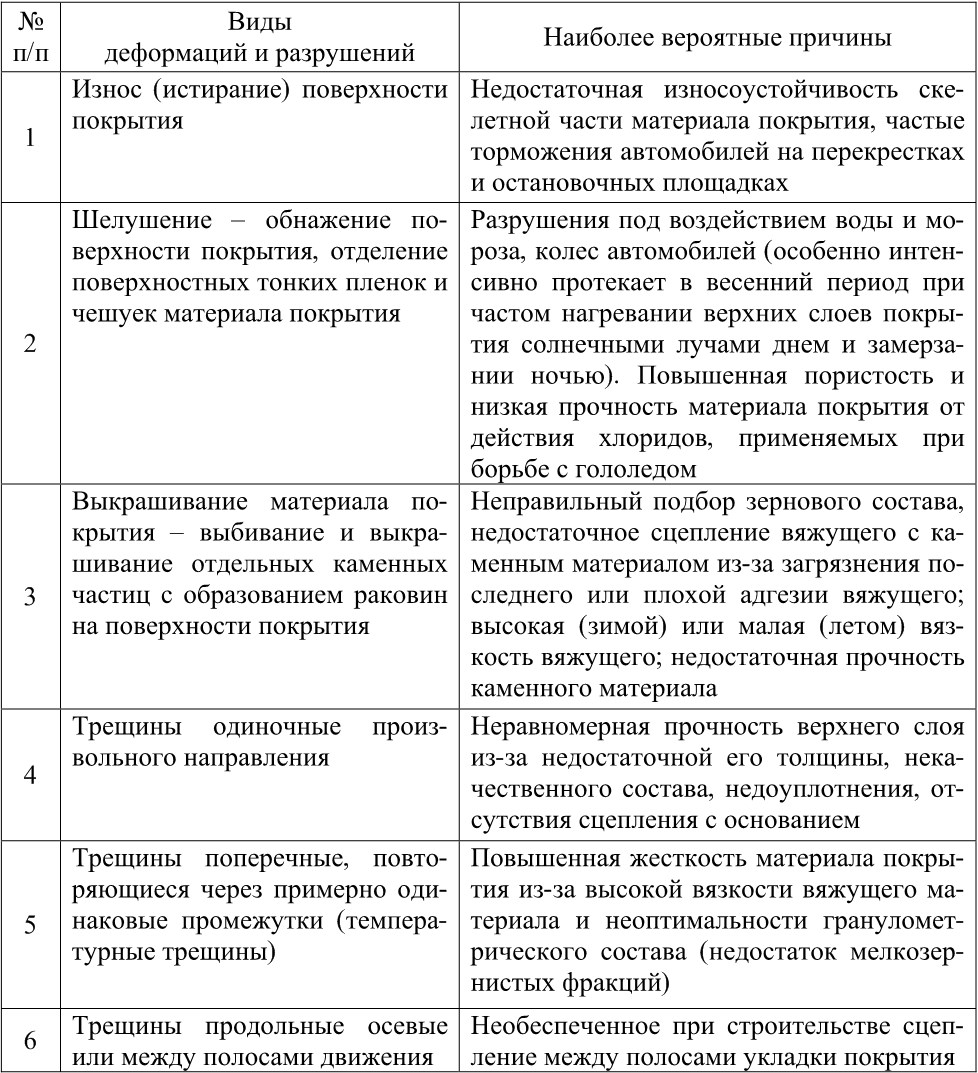

Таблица 1.1

Виды и причины деформаций и разрушений асфальтобетонных покрытий автомобильных дорог

Требования к эксплуатационному состоянию покрытия, допустимому по условиям обеспечения безопасности дорожного движения согласно ГОСТ 50597–93 [33], предельно допустимые площади повреждений покрытия и сроки их устранения приведены в табл. 1.2.

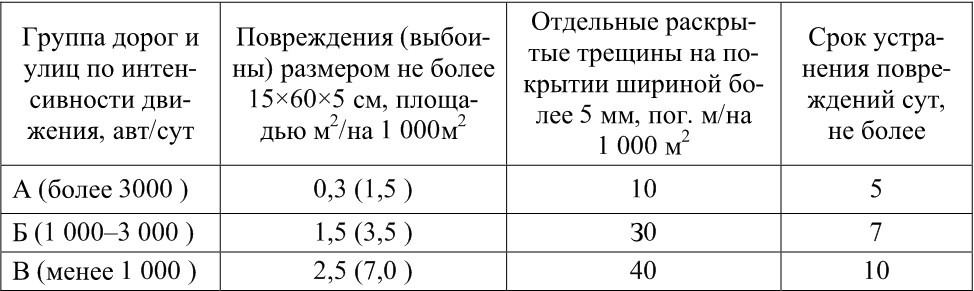

Таблица 1.2

Требования к эксплуатационному состоянию дорожного полотна

Примечание. В скобках указаны значения повреждений для весеннего периода.

Устранение мелких повреждений в виде выбоин и трещин проводят в весенний период с момента наступления теплой и устойчивой погоды.

Установлено, что если требуемая площадь поверхности покрытия, нуждающегося в проведении ремонтных работ, находится в пределах до 10 % от общей площади, то эффективным является проведение локальных ремонтных работ. При превышении указанного предела поврежденной площади на участках протяженностью до 1–1,5 км целесообразнее выполнять работы по всей площади покрытия рассматриваемого участка.

В Красноярском крае в настоящее время находится в эксплуатации около 12 тыс. км автомобильных дорог с асфальтобетонным покрытием. По результатам ежегодных весенних обследований, начиная с 2000 г., выявлено, что по всей площади требуется ремонт покрытий около 120– 140 участков общей протяженностью по всей сети до 1 500 км при протяженности отдельных участков от 1 до 8 км. Кроме того, ежегодная потребность локального ремонта на оставшейся протяженности сети автомобильных дорог составляет от 4–8 % от площади покрытия [93].
