Корзиночная катушка на каркасе. Для того, чтобы получить прочную корзиночную катушку без риска, что она в течение короткого срока расплетется или потеряет свою первоначальную форму, прибегают к изготовлению катушек, наматываемых на картонных или деревянных (фанерных) каркасах.

Каркас для корзиночной катушки представляет собой круг с прорезами, вырезанный из плотного картона или выпиленный из фанеры. В вырезанном круге делают нечетное число прорезов, чаще всего 11.

Предварительно картон следует покрыть шеллачным лаком с обеих сторон, а если желают воспользоваться фанерой, то последнюю можно пропарафинировать. На рис. 9 изображен способ намотки корзиночной катушки на картонном каркасе. Как видно из рис. 9 намотка катушки производится так же, как и в предыдущем случае, на спицах, т.-е. наматываемая проволока укладывается в вырезы каркаса, обходя зубцы его то с одной, то с другой стороны.

Готовая катушка, намотанная указанным способом, представлена на рис. 10.

Корзиночные катушки с двойным шагом обмотки. Когда желают получить катушку с большой самоиндукцией при тех же размерах, то прибегают к изготовлению катушки, с так называемым, двойным шагом. Для получения этих катушек пользуются таким же каркасом, как в предыдущем случае, только намотку производят не через один зубец, а через два, как это наглядно показано на рис. 11.

Такие же катушки можно наматывать и на спицах, закрепляя их, как было выше указано, нитками.

Для того, чтобы можно было подобрать катушку с необходимым числом витков для приема станций с той или иной длиной волны, ниже мы приводим таблицу с указанием числа витков, диаметра проволоки, а также емкости приключенного к антенной катушке конденсатора (параллельно и последовательно).

В каждой графе указана длина волны при максимальной и минимальной емкости переменного конденсатора. В последней графе указано приблизительное число витков катушки оборотной связи если пользуются регенеративным приемником.

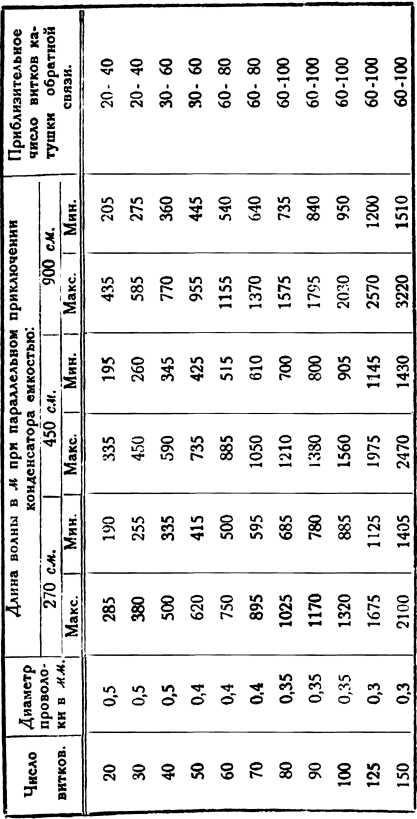

1. ТАБЛИЦА ДЛЯ ВЫБОРА КОРЗИНОЧНЫХ КАТУШЕК.

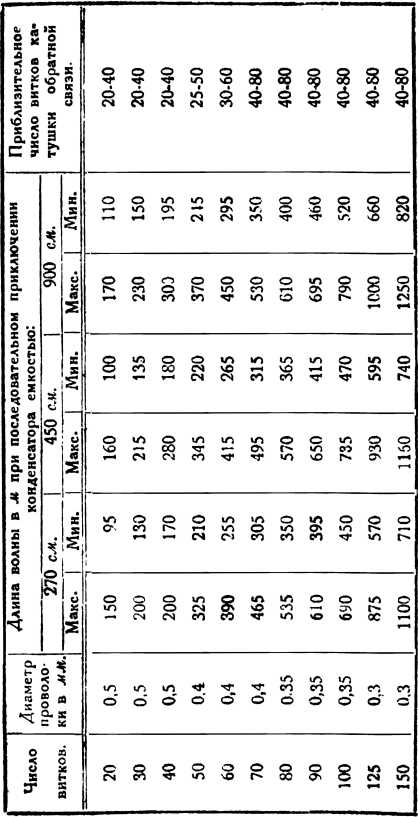

II. ТАБЛИЦА ДЛЯ ВЫБОРА КОРЗИНОЧНЫХ КАТУШЕК.

Приведенные в этих таблицах данные заимствованные нами из английской литературы, относятся к корзиночным катушкам, намотанным на 11 спицах (или зубцах, если пользуются каркасом), через одну спицу, при внутреннем диаметре катушки (диаметр начального витка) около 40 мм. Английские данные рассчитаны на пользование нормальной любительской антенной (длина луча 30–40 м., высота подвеса 10 м).

Как парафинировать катушки. Парафинирование катушек производится следующим образом. В каком — либо сосуде растопляется парафин, при чем надо следить, чтобы парафин не загорелся и не дымил, т.-е. чтобы он не сильно перегревался. Поэтому лучше всего парафин расплавлять на плите, а не на примусе. Можно также поступить и следующим образом— расплавлять парафин в сосуде, погруженном в кастрюлю с кипящей соленой водой, подогреваемой на пламени. Соленая вода берется здесь для повышения точки ее кипения. Этот способ безопаснее, т.-к. парафин при этом не может вспыхнуть.

Готовая катушка помещается в парафин и держится в нем до тех пор пока из катушки не прекратится выделение пузырьков испаряющейся влаги, заключавшейся в обмотке катушки. После того как катушка вынута из парафина, ее встряхивают, чтобы удалить излишек парафина.

Парафинирование и шеллачение, о котором указывалось выше, имеет целью предохранение катушки от впитывания влаги изоляцией обмотки. В обоих случаях надо следить, чтобы после пропитки между витками катушки оставалось как можно меньше парафина или шеллака, т. к. присутствие их увеличивает вредную емкость катушек. При шеллачении поэтому лучше пользоваться слабыми растворами шеллака.

В общих чертах в начале брошюры нами уже указывалось, каким требованиям должен удовлетворять конденсатор в ламповой схеме, сейчас мы остановимся на этом более подробно.

Прежде всего всякий конденсатор переменной емкости должен обладать наименьшими потерями, поэтому в ламповых схемах и принято пользоваться конденсаторами переменной емкости с воздушным диэлектриком. Помимо потерь в диэлектрике, которые практически в воздушном конденсаторе исключены, в таком конденсаторе могут возникнуть потери вследствие несовершенной конструкции его. Эти потери являются результатом неправильно выбранного изоляционного материала, на котором смонтирован конденсатор.

Обычно применяемые в радиолюбительской практике воздушные конденсаторы переменной емкости представляют собой систему неподвижных металлических пластин, выполняемых в виде треугольников или полукругов, укрепляемых на трех стержнях, и подвижных полукруглых пластин, насаженных на вращающуюся ось. При максимальной емкости конденсатора подвижные пластины находятся непосредственно под неподвижными, при минимальной емкости конденсатора, — подвижные пластины поворотом вокруг своей оси выводятся из под неподвижных.
