ПРЕДЛОЖЕНИЯ СЕРВИСНОГО ЦЕНТРА ДЛЯ ПРОЕКТНО – МОНТАЖНЫХ ОРГАНИЗАЦИЙ

1. Подготовка клапанного узла в мастерских монтажной организации с участием сервис инженера сервисцентра, включая эко-фильтр, бустер, масло-водоотделитель, привод, контрольно-измерительные приборы и др. для монтажа на месте не отдельных узлов, а целого комплекта.

2. Монтаж арматуры внутрицеховых трубопроводов с участием сервис инженера. Из общего веса внутрицеховых трубопроводов примерно 63% приходится на участки, имеющие сложную конфигурацию, 37% на прямолинейные участки. Из них линии и участки трубопроводов сложной конфигурации с условным проходом более 50 мм, как правило, монтируются из узлов, которые могут быть заранее изготовлены монтажными участками в трубозаготовительных цехах с установкой арматуры и тестированием всего узла. Трубопроводы диаметром менее 50мм монтируют на месте, их вес в общем объеме, как правило, меньше 5%. Однако, по объему работ они занимают до 24%. В этом случае участие специалистов сервис центра в шефмонтаже клапанов и арматуры должно происходить и на монтажной площадке. Показатели трудоемкости основных операций монтажа приведены в табл.2.5.2.

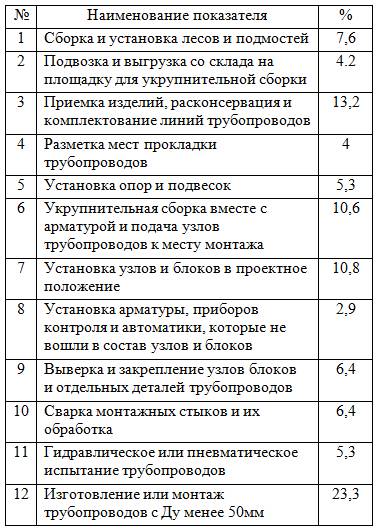

Табл. 2.5.2. Показатели удельной трудоемкости основных операций монтажа внутрицеховых трубопроводов

3. С целью повышения эффективности установки арматуры и клапанов, их быстрой настройки, предлагается изначально в спецификации указывать необходимость шефмонтажа специалистами, что повысит процент сдачи укрупненной сборки с первого раза. Так, при сравнении трудоемкости монтажа 1 м обвязочного трубопровода двумя способами можно сказать, что при монтаже 1 м трубопровода с условным проходом 50-500мм «по месту» трудоемкость составляет 2,15 чел-ч или 103 чел-ч в пересчете на 1т трубопровода. При монтаже трубопровода узлами трудоемкость составляет 1,50 чел-ч, или в перерасчете на 1 т трубопровода 75 чел-ч с учетом трудозатрат на изготовление узлов в цехе. Трудоемкость собственно монтажа 1м трубопровода готовыми узлами составляет 0,76 чел-ч. Норма выработки повышается более чем в 1,4 раза при проведении монтажа своими силами на монтажной площадке и в 2,8 раз при привлечении специалистов сервисного центра. Если участвует шеф инженер, то ускорение достигается за счет лучшего контроля и приемки узла с первого предъявления.

4. Увеличение производительности труда при монтаже арматуры трубопроводов достигается максимальной индустриализацией монтажных работ за счет заводского изготовления деталей трубопроводов, централизованного изготовления клапанных узлов и секций и монтажа укрупненными блоками в составе готовых обвязочных узлов для непосредственного подсоединения к аппаратам и оборудованию. Например, монтаж внутрицеховых трубопроводов готовыми узлами повышает производительность труда на 35% по сравнению с монтажом по месту и снижает себестоимость монтажа на 10%.

«Надежность закладывается при проектировании, обеспечивается при изготовлении и подерживается при эксплуатации»

Эта фраза подскажет нам, что надежность не является каким-то отдельным показателем, но представляет собой сумму надежности по многим индикаторам. Чтобы обосновать эту программу мы должны рассмотреть ряд вопросов, которые в значительной степени прояснят, что такое надежность для непрерывных процессов целлюлозно-бумажного производства. Мы рассмотрим следующие вопросы:

– Умеем ли мы считать надежность?

– Требования надежности. Как их обнаружить? Будут ли это опросы потребителей? Какова связь надежности работы клапанов с надежностью узлов бумажной машины, системы АСУТП, измерительных систем? Как учитывать внезапные и постепенные отказы арматуры?

– Какие методики применяют для определения надежности. Методика предварительного статистического анализа и полевого аудита. Примерная форма определения параметров надежности.

– Почему особенно важна надежность клапанов и арматуры в составе измерительных комплексов?

– Внезапные отказы. Постепенные отказы. Постепенный метрологический отказ и сбои.

– Каково влияние режимов работы на работоспособность клапана. Влияние коррозии. Влияние эрозии и кавитации. Влияние пульсации и вибрации на клапаны массопроводов и системы парораспределения.

– Как повысить надежность клапанов? Конструктивные и эксплуатационные способы, применяемые арматурными компаниями. Повышение надежности клапанов в составе измерительных комплексов и контуров регулирования.

– Экономические аспекты надежности.

– Программа расширения сроков гарантии на основе повышения надежности клапанов.

УМЕЕМ ЛИ МЫ СЧИТАТЬ НАДЕЖНОСТЬ РЕГУЛИРОВАНИЯ?

Хотя клапаны используются повсеместно, однако, для такой технологической среды как бумажная и целлюлозная масса и других сред, используемых в ЦБП, подобные расчеты надежности в проектные решения практически не закладываются. Иногда производители регулирующей арматуры приводят данные по потокам отказов или наработке на отказ в своих каталогах, но не для отрасли ЦБП. В то же время клапан, установленный на бумажной массе и работающий в условиях агрессивной среды целлюлозно-бумажного производства, может иметь в 6 раз большую вероятность отказа по сравнению с нормальными условиями, для которых приведены данные по отказам в каталогах арматуры. Наверное, именно поэтому, только длительная эксплуатация и статистика может служить надежным критерием оценки применяемых клапанов и, наверное, поэтому в справочниках по автоматизации ЦБП из данных по зарубежным производителям приведены данные только по надежным клапанам Neles.

В предлагаемых материалах мы хотели бы обсудить, что такое надежность регулирующих клапанов и запорной арматуры применительно к ЦБП, как повысить надежность и расширить сроки гарантий по применяемым клапанам, а также предложить оригинальную методику предварительной оценки надежности и диагностики. В качестве примеров приводится опыт компании Метсо Автоматизация.

НЕМНОГО О ТЕРМИНАХ

Основным показателем качества клапанов в ЦБП является надежность их работы, т.е. свойство выполнять заданные функции, сохраняя свои эксплуатационные показатели в заданных пределах в течение требуемого промежутка времени или требуемой наработки (определение ГОСТ 27.002-2015 Надежность в технике (ССНТ).
