dpc/dV>dpk/dV

Рассмотрим работу компрессора в точке А на восходящем участке характеристики, рис. 1.6.

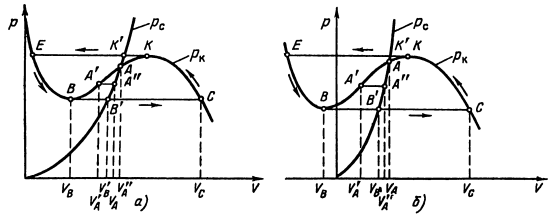

Рис. 1.6. Работа компрессора на восходящем участке

При уменьшении давления в системе производительность компрессора становится меньше, чем требуется в системе при новом давлении (V'A<V"A). Поэтому давление в системе будет продолжать уменьшаться до достижения точки В. Положение точки В зависит от характеристики компрессора. В этой точке производительность может быть положительной или отрицательной, рис. 1.6. б.

Так как расход системы V'B больше производительности компрессора (V'B>VB), давление в системе должно уменьшаться. Однако, незначительное уменьшение давления в системе приводит к переходу компрессора из режима в точке В в режим в точке С. Так как производительность компрессора становится больше требуемой для системы (VС> V'B), давление в системе растет, пока режим работы компрессора не достигнет точки К, а в системе точки К'. При незначительном увеличении давления в системе режим работы компрессора из точки К переместится в точку Е.

Так как производительность компрессора в точке Е меньше требуемой в системе точки К' (VB<V'K), то давление снова начнет падать и компрессор достигнет режима работы в точке В, а система перейдет в точку В'. Затем все режимы повторяются.

В результате в системе – "компрессор – трубопровод" возникнут автоколебания газа, сопровождаемые внезапными изменениями производительности и давления нагнетания компрессора. Такое явление известно под названием "помпаж" компрессора, рис. 1.7.

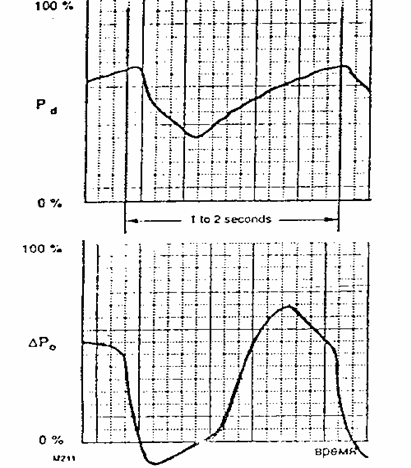

Рис. 1.7. Развитие помпажа во времени

Говоря проще, скорость движения газа меняет свое направление на противоположное. При этом на противоположную меняется и аэродинамическая сила. Можно просто представить порядок величин аэродинамических сил, поскольку их момент относительно оси ротора требует для вращения последнего эффективной мощности приводного двигателя. При изменении таких больших сил и момента на противоположные механические нагрузки на вал, подшипники, диафрагмы и корпус компрессора в целом превышают допустимые величины.

Из-за нелинейности характеристик компрессора его рабочая точка ускоряется, приближаясь к помпажу, независимо от того двигается ли она вдоль характеристики при неизменных оборотах или скорость вращения меняется под влиянием системы автоматического регулирования (САР). Чтобы уменьшить расстояние между границей помпажа и линией настройки, САР должна учитывать влияние этого ускорения. Способность антипомпажного клапана обеспечивать быстрый выпуск газа является одной из его важнейших характеристик.

Практика эксплуатации знает случаи, когда даже непродолжительная работа на режиме помпажа приводила к разрушению компрессора. Из-за высокой частоты возникающих автоколебаний в диапазоне 05-2Гц, развитие помпажа происходит очень быстро. Чаще всего на устранение помпажа есть не более 2-3 сек, после чего происходят необратимые повреждения компрессора.

Помпаж является следствием неконтролируемого развития квазистационарных процессов в центробежном компрессоре, когда достаточно стабильное течение потока переходит в фазу вращающегося срыва и далее в помпаж. Так, в области квазистационарного течения разбросы давления и расхода (дисперсия потока по этим параметрам) слабо зависят от расхода и числа оборотов. Переходные процессы в условиях наброса и сброса нагрузки практически не влияют на дисперсию, незначительно увеличивая последнюю. В области вращающегося срыва дисперсия возрастает в среднем в 2-2,5 раза. При помпаже наблюдается ее активный рост в 20 и более раз. Темп роста дисперсии составляет на первой гармонике порядка 150 единиц в секунду. Пульсации перепада давления в области помпажа представляет собой синусоиду. Этот факт говорит о том, что помпаж – это резонансный процесс.

Исследования, проведенные в Казанском НПО "Компрессор", показали, что в области устойчивой работы ступени колеса компрессора наблюдаются низкоамплитудные пульсации давления, составляющие в основном менее 1%, в частотный диапазон пульсаций занимает практически всю область. В области вращающегося срыва амплитуда пульсаций перепада давления возрастает по отношению к первоначальной примерно на 6%. Частота пульсаций здесь не превышает 2,5 Гц. На участках помпажа частота пульсаций снижается до 1 Гц, а амплитуда возрастает до 38% по перепаду давления и 5% по давлению в диффузоре.

Помпаж может возникнуть при следующих ситуациях:

– Пуск компрессора и останов компрессора

– Работа на низких нагрузках или резкие изменения нагрузки

– Нестандартные режимы и ситуации, в частности, это "горячий пуск", изменение режима работы нагнетателя до значительного уменьшения расхода газа (приблизительно до 60% расчетного значения), -снижение частоты вращения нагнетателя ниже допустимой;

– Ложные срабатывания автоматики и электронных сигнализаторов помпажа (Так, анализ сигналов в предпомпажной зоне показывает, что спектральные составляющие, характеризующие собственно помпажные колебания, лежат в диапазоне 0,5-6 Гц. Спектральные составляющие сигнала датчика, лежащие выше 5-7 Гц, являются помехами).
