Параметр

Комментарий

в рамке ЕСО определяется формат записи файла изменений

ECO Format

Запись файла изменений схемы в формате PCAD (записываются все изменения)

Was/Is Format

Запись файла изменений схемы в формате Tango (записываются изменения только позиционных обозначений)

в рамке Net Increment задается шаг приращения цифрового суффикса имени кепи

Increment Value (значение приращения)

Задается величина шага приращения цифрового суффикса имени цепи

в рамке Orthogonal Modes (режим ортогональности) определяется режим рисования линий, проводников и шин

90/90 Line-Line

Рисование только вертикальных и горизонтальных линий

45/90 Line-Line

Рисование линий под углом 45 и 90 градусов

в рамке AutoSave (автосохранение)

Enable AutoSave

Включение/выключение режима автосохранения

AutoSave Time Interval

Интервал автосохранения в минутах.

Number of Backup Files

Количество неперезаписываемых архивных копий (до 99)

Purge Previous Backups

При установке этого флажка все сохраненные копии будут удаляться в начале каждого сеанса работы

Compress AutoSave Files

Установка данного флажка позволяет уменьшить место, занимаемое архивными копиями за счет сжатия

ОБЩИЕ

DDE Hotlinks

Установка связи с редактором печатных плат (РСВ) для подсветки выделенных компонентов и цепей

Compress Binary Designs

Сжатие бинарных файлов проекта при их сохранении

File Viewer

Выбор текстового редактора для просмотра отчетов, протоколов и сообщений об ошибках

Zoom Factor

Определяет масштаб изменения изображения при выполнении команд View/Zoom In или View/Zoom Out

Autopan

Определяет размер области по краям экрана, при попадании курсора в которую происходит автоматическая сдвижка изображения (при движении курсора клавишами со стрелками)

Примечания. 1. Кроме перечисленных режимов рисования линий доступен режим рисования пол любым углом.

2. Переключение между различными режимами рисования производится с помощью горячей клавиши «О».

3. Режимы 90/90 и 45/90 комплексные. В подрежиме 1 первый сегмент всегда длиннее, чем второй (для режима 90/90) или проводится под углом 45 градусов (для режима 45/90). Переключение между подрежимами производится с помощью горячей клавиши «F».

6) Нажмите кнопку ОК для фиксации введенных изменений и закрытия панели установок.

Таким образом для чертежа задан формат А4 с вертикальным расположением длинной стороны и выбрана для работы метрическая система единиц.

1.3 Установка параметров сетки

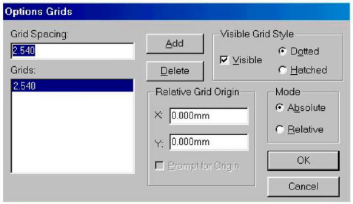

Для облегчения работы все элементы схемы на рабочем поле привязываются к узлам специальной сетки. Параметры сетки (расстояние между узлами, вид сетки, ее тип) устанавливаются по команде Options/Grids… (Параметры/Сетки). При этом появляется специальная панель Options Grids, показанная на рисунке 1.4.

Рисунок 1.4. Установка параметров сетки

• Задайте параметры сетки

1) В окне Grid Spacing (шаг сетки) установите шаг сетки равным 2.5 мм (без указания единиц измерения) и нажмите кнопку Add., (добавить). Новое значение шага сетки появится в окне Grids (сетка).

2) Аналогичным образом добавьте к списку шагов сетки значения 0.1; 0.5; 1; 5 и 10 мм. Крупные шаги сетки (2.5, 5 и 10 мм) удобно использовать при размещении компонентов, про водников и шин. Более мелкие нужны при размещении атрибутов, полей, текста и создания графики символов.

3) Значение 2.540 мм, установленное системой изначально, из списка удалите. Для этого щелкните по нему в списке левой кнопкой мыши и нажмите на панели кнопку Delete (удалить).

4) Сетку оставьте видимой (флажок Visible должен быть установлен).

5) Тип сетки в рамке Mode (режим): абсолютная – Absolute или относительная – Relative и вид ее отображения в рамке Visible Grid Style (стиль видимой сетки): в виде точек – Dotted или линий – Hatched, оставьте прежними (установлен флажок Absolute и флажок Dotted).
