2.1. Непрерывающее событие – стартовое или промежуточное событие, возникающее в ходе выполнения действия, но инициирующее связанный с событием исходящий поток только после завершения действия. Контур события отображается штриховой линией.

2.2. Прерывающее событие – событие, возникающее до или после стандартного выполнения действия или требующее его немедленного прекращения в исключительных ситуациях. Например, при отсутствии всей необходимой информации или возникновении ошибки в ходе ее обработки, необходимости выполнения дополнительных действий и т. д. Контур события отображается сплошной линией.

3. По типу результата действия:

3.1. Событие-инициатор обработки – стартовое или промежуточное событие, возникшее в результате выполнения действия и требующее его последующей обработки. Отображается незакрашенной иконкой.

3.2. Событие-результат обработки – промежуточное или конечное событие, возникшее в результате выполнения действия и являющееся итоговым результатом стандартного или нестандартного выполнения процесса. Отображается закрашенной иконкой.

4. По причине возникновения (триггеру).

Действия

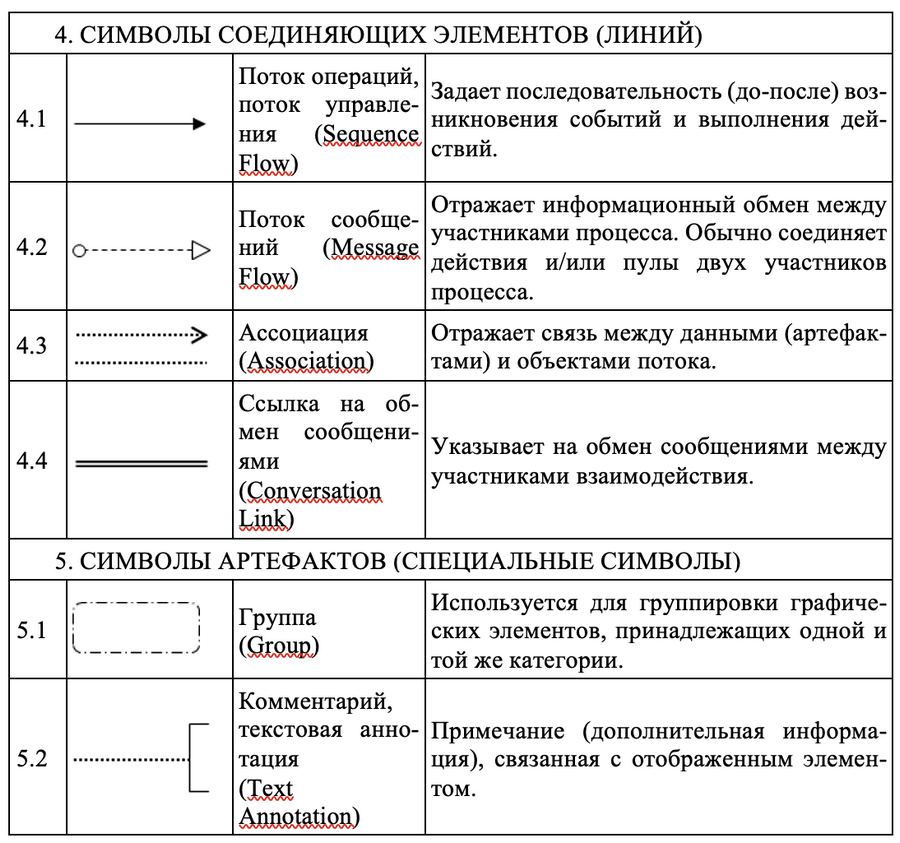

Процесс, отображаемый в виде диаграммы, представляет собой упорядоченный набор действий, выполняемых с целью получения конкретного результата. Временная последовательность выполнения процессов задается расположением процессов на диаграмме слева-направо (сверху-вниз на вертикальной диаграмме процесса BPMN), а также направлением стрелок у соединяющих элементов.

Различают три основных вида действий и их разновидности:

задача (Task) – элементарное (неделимое, атомарное) действие. Специфика (разновидность) задачи может быть отображена иконкой (маркером) в левом верхнем углу символа действия:

– сервисная (Service). Задача предназначена для оказания услуги, которая может являться как веб-сервисом, так и автоматизированным приложением;

– отправка сообщения (Send). Задача считается выполненной, если сообщение послано хотя бы один раз;

– получение сообщения (Receive). Задача считается выполненной, если сообщение получено хотя бы один раз;

– пользовательская (User). Характерная задача, выполняемая исполнителем при содействии других людей или программного обеспечения;

– ручное исполнение (Manual). Характерная задача, выполняемая исполнителем без каких-либо средств автоматизации;

– бизнес-правило (Business-Rule). Задача, технология выполнения которой зависит от текущих обстоятельств и выбирается на основе заданного бизнес-правила;

– сценарий (Script). Задача, порядок выполнения операций которой описан на языке, распознаваемом исполнителем. Обычно используется для задач, выполняемых автоматическими средствами;

подпроцесс (Sub-Process) – составное действие, включающее в себя другие действия, шлюзы, события и потоки операций. Части подпроцесса могут непосредственно отображены на диаграмме внутри символа действия или вынесены на отдельную диаграмму декомпозиции. Во втором случае на родительской диаграмме в центре нижнего края действия (подпроцесса) отображается символ +. Кроме стандартных подпроцессов, имеется еще две специфические его разновидности:

– событийный подпроцесс (Event Sub-Process). Запускается каждый раз, когда происходит одно из стартовых событий. На диаграмме событийный подпроцесс не связан с другими действиями потоками операций. Контур подпроцесса отображается точками;

– транзакция (Transaction). Действие, состоящее из составных операций, удачное завершение (получение конкретного положительного результата) которого возможно при удачном завершении всех его составляющих. В случае возникновения проблем при выполнении подпроцесса (невозможности выполнения одной из операций или высокой вероятности ее некорректного выполнения) результаты предыдущих операций отменяются (событие отмена) или компенсируются (событие компенсация). Контур подпроцесса отображается двойной сплошной линией;

– вызов (Call). Позволяет включать в состав диаграммы повторно используемые задачи и подпроцессы. На диаграмме выделяется жирным контуром.

Дополнительные особенности реализации или выполнения действия могут быть указаны с помощью маркеров, отображаемых у нижнего края символа:

– цикл (Loop). Действие выполняется в цикле с пред- (while) или пост- (repeat-until) условием;

||| или – многоэкземплярность (Multi-Instance). Параллельное или последовательное выполнение нескольких экземпляров однотипных действий. При последовательном выполнении действие можно рассматривать как цикл с параметром (for);
