2. Последовательным нажатием клавиши D на панели управления (3) выберите нужный режим измерения (А – оптическая плотность), который высветится в нижней части светового табло (7).

3. Установите нужную длину волны круглой ручкой (1), находящейся слева на передней панели прибора (значение длины волны высвечивается в верхней строке светового табло). Установку длины волны необходимо выполнять подводкой со стороны коротких волн к более длинным. Если при установке значение длины волны превысило требуемое, необходимо вновь вернуться на 20–30 нм к более коротким волнам и повторно аккуратно подвести к требуемому значению длины волны.

4. Промойте водой кюветы (11) и промокните их внутреннюю поверхность чистой фильтровальной бумагой. Снаружи также протрите их фильтровальной бумагой. Откройте крышку кюветного отделения (4). Налейте в кювету воду и установите ее строго вертикально в дальнее гнездо кюветодержателя. Исследуемый раствор налейте во вторую кювету и установите ее в ближнее гнездо кюветодержателя. При установке кювет нельзя касаться их рабочих поверхностей. Наличие загрязнений на рабочих поверхностях может привести к неверным результатам.

5. Ручку перемещения кювет (5) установите в крайнее левое положение.

6. Закройте крышку кюветного отделения.

7. Нажмите клавишу «#» на панели управления. В нижней части светового табло на верхней строке появится надпись «Градуировка» (8), а через 3–5 секунд надпись «Измерение». На нижней строке появится измеренное значение оптической плотности холостой пробы (воды), например «А = 0,000» (9). Оно должно составлять 0,000±0,002. Если значение А имеет большее отклонение от нуля, необходимо повторно провести градуировку (нажать «#»).

8. Ручку перемещения кювет установите вправо до упора. Через несколько секунд на нижней строке появится значение оптической плотности исследуемого раствора, например «А = 0,230» (10). Запишите полученное значение оптической плотности в рабочую тетрадь.

9. После завершения работы выключите прибор нажатием тумблера «Сеть» и отключите прибор из сети.

Термоблок предназначен для нагревания проб в пробирках и виалах в заданном температурном режиме.

ВАЖНО: прибор работает без заполнения ячеек водой. Заполнение водой опасно для жизни!

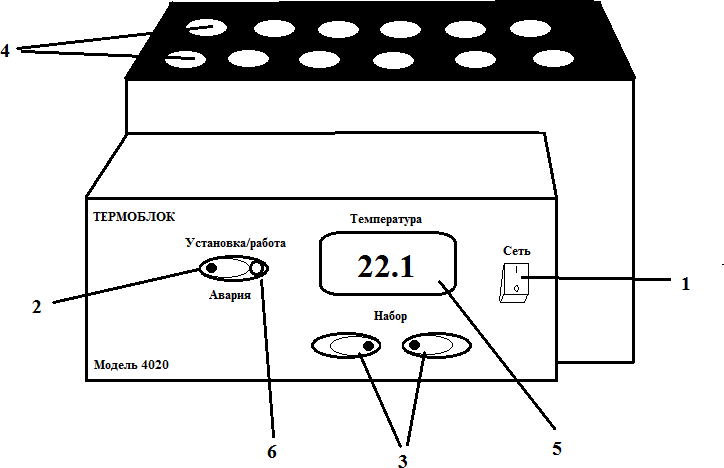

Термоблок ПЭ-4020. Общий вид.

1 – тумблер «Сеть»

2 – кнопка «Установка/работа»

3 – кнопки установки температуры

4 – ячейки для пробирок

5 – световое табло

6 – световой индикатор работы

1. Включите тумблер «Сеть» (1). Тумблер загорится красным светом.

2. Используя кнопки установки температуры (3) выставите на световом табло (5) требуемый температурный режим.

3. Нажмите кнопку «Установка/работа» (2). После этого начнется нагрев ячеек. Световой индикатор работы (6) станет мигать красно-зеленым цветом, а на световом табло высветится текущая температура в ячейках, которая будет постепенно увеличиваться, пока не достигнет заданного значения. После этого термоблок будет работать в режиме поддержания заданной температуры.

4. После достижения заданной температуры установите пробирки с исследуемыми растворами в ячейки термоблока (4) и оставьте их в течение необходимого срока инкубации.

5. После завершения работы выключите прибор нажатием тумблера «Сеть» и отключите прибор из сети.

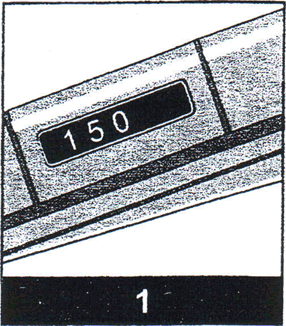

1. Объем дозирования отображается на цифровом дисплее на рукоятке пипетки (рис. 1).

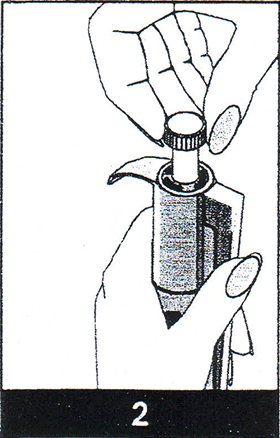

2. Требуемый объем устанавливается вращением операционной кнопки, расположенной наверху пипетки (рис. 2). Чтобы увеличить объем дозирования, поверните операционную кнопку против часовой стрелки, чтобы уменьшить объем – по часовой стрелке.

3. Убедитесь, что цифры, показывающие объем дозирования, целиком видны в окне дисплея и установлены до щелчка.
