Шрифт:
Мышьяковые бронзы, или мышьяковая медь. Концентрация мышьяка в меди — от десятых долей процента до целых долей. Принадлежность этой химико-металлургической группы к категории искусственных бронз условная, поскольку имеется веское основание считать этот металл производным от плавки комплексных медно-мышьяковых минералов.
Мышьяково-сурьмянистые бронзы. В образцах этой химико-металлургической группы в большинстве случаев концентрация мышьяка превосходит долю сурьмы.
Металлургически «чистая» медь. Химический состав этой меди не несет явных признаков искусственного легирования какими-либо примесями.
Медно-серебряные сплавы, или биллоны. Медь здесь является основой сплава.
Серебряно-медные сплавы. В этих сплавах основой является серебро.
Кроме того, отмечен единственный химически своеобразный образец, представляющий собой сплав меди с сурьмой. Сравнительно редким металлом является также золото (кольца Ростовки).
Таблица 2. Распределение проанализированных образцов по химико-металлургическим группам.
В исследованной коллекции ведущим типом сплава является совокупность группы оловянных и оловянно-мышьяковистых бронз (41,4 %). Второй крупной также объединенной группой являются мышьяковые и мышьяково-сурьмянистые бронзы или медь (35,7 %). Все прочие химико-металлургические группы занимают подчиненное положение. Следовательно, более 3/4 изделий сейминско-турбинского типа принадлежат к категории искусственных бронз, при условии отнесения к последним и группы мышьяковой меди.
Следующим важнейшим аспектом исследования на базе химического состава меди, бронз и биллонов стало установление рудных источников выплавленной меди или же ее основных лигатур (карта 13). Источники олова, которое, по всей вероятности, использовалось сейминско-турбинскими группами для производства оловянных или оловянно-мышьяковистых бронз, локализовались в Рудном Алтае (Черников, 1949, 1960). Оловорудные месторождения вообще редки. Они, к примеру, известны в таких крупных горно-металлургических областях, как Урал и Кавказ, Балканы и Карпаты. Касситеритовые рудники Рудного Алтая являются ближайшими к исходным районам формирования сейминско-турбинского культурного феномена. Они эксплуатировались по крайней мере со II тыс. до н. э. С востока с ними соседствовали месторождения меди Алтайской горно-металлургической области, широко разрабатывавшиеся в древности (Розен, 1983).
Мышьяковая медь и мышьяково-сурьмянистые бронзы появляются в сейминско-турбинских могильниках, в основном расположенных к западу от Урала. Благодаря изученности распространения сплавов в Волго-Уральском регионе, мы довольно уверенно идентифицируем эти химико-металлургические группы с намеченными ранее. Мышьяково-сурьмяные бронзы сопоставляются с группой ВК, распространенной по преимуществу в Волго-Камье и далее к западу (Черных, 1970, с. 15; 1976, с. 26). Мышьяковая медь ассоциируется с хорошо известной группой ТК, связываемой с уникальным медно-мышьяковым месторождением Таш-Казган в Зауралье, на котором известны древние разработки: этот рудник, безусловно, эксплуатировался горняками абашевской культурно-исторической общности (Черных, 1970, с. 42, 109). Следовательно, если обе разновидности оловянных бронз группы 1 и 2 по преимуществу связываются с алтайскими — медными и касситеритовыми — рудниками, то медь с большими концентрациями мышьяка в основном сопоставляется с уральскими рудными источниками.
С Уральской горно-металлургической областью связаны также медно-серебряные и серебряно-медные сплавы. Известен древний медно-серебряный рудник Никольское, откуда, как мы полагаем, и брали исходную руду (Черных, 1970, с. 42).
Металлургически «чистую» медь из сейминско-турбинских памятников Восточной Европы можно связать с медистыми песчаниками Приуралья, как об этом свидетельствует химический состав этих образцов (Черных, 1970, с. 15).
Итак, многочисленные спектральные анализы сейминско-турбинского металла указывают, что для групп этого населения основными являлись медные, медно-мышьяковые и оловянные месторождения двух больших горно-металлургических областей — Алтая и Урала. Данное заключение особенно важно при установлении районов исходного импульса формирования сейминско-турбинского феномена. Наиболее показательными в этом отношении станут карты распространения образцов той или иной химико-металлургической группы (карты 18–20).

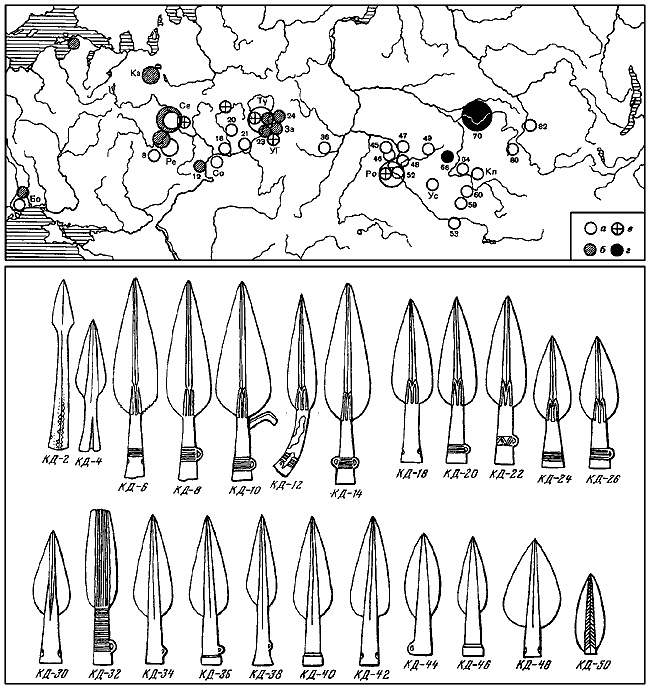

Карта 18. Распространение бронз типа Cu+Sn (а) и Cu+Sn+As (б) в пределах сейминско-турбинской области.
Карта 19. Распространение бронз типа Cu+As (а) и Cu+As+Sb (б).
Карта 20. Распространение изделий, изготовленных из металлургически чистой меди (а), серебра и биллонов (б) и золота (в).
Оловянные и оловянно-мышьяковистые бронзы распространены по всей сейминско-турбинской области от Саяно-Алтая до Финляндии (карта 18). Иная картина предстает при картографировании всех прочих групп — «чистой» меди, мышьяковых и мышьяково-сурьмяных бронз или меди, медно-серебряных или серебряно-медных сплавов. Все их образцы распространены от Урала на запад (карты 19, 20). Наиболее далекая западная находка уральского серебра встречена в составе Бородинского клада (Черных, 1965). Уральский металл проникал на восток крайне редко. Известны лишь два предмета из мышьяковой меди в комплексах Ростовки (рис. 48, 12, 22; карта 19). Ниже мы постараемся показать, что эти вещи могут быть связаны с проникновением в Зауралье групп населения, оставивших памятники типа Синташты.
