Некоторые администрации вводят дополнительные требования. Перед входом в американские воды требуется проверка реверсов, резервной рулевой машины, проверка функционирования оборудования при обесточивании. При обесточивании включается автоматически АДГ, запускается аварийный поршневой компрессор, который дает сжатый воздух на запуск одного из ВДГ, восстанавливается электропитание и запускаются насосы, обеспечивающие работу ГД.
1.3.1. Краткие сведения о конструкции двигателей «MAN Diesel & Turbo» с электронным управлением серии МЕ/ME-C
Двигатели этого концерна широко применяются на морских судах и особенности их конструкции и вопросы технического использования в целом кратко освещены в отечественной русскоязычной литературе.
Считаю необходимым представить вниманию читателей краткое описание конструкции и подробное описание процедур пуска, обслуживания и остановки двигателей международной компании «MAN Diesel & Turbo» типа МЕ (описание работы САУ этих двигателей, которое будет полезно при изучении указанных процедур пуска, представлены в разделе 9 данной книги).
Двухтактные двигатели этой компании разрабатываются в Копенгагене, имеют диапазон мощности от 2 МВт до 84,2 МВт и устанавливаются на больших контейнеровозах, грузовых судах и танкерах.
Дизели напрямую связаны с гребными винтами. МОД типа MC с распределительным валом и цепным приводом не обеспечивают постоянство, оптимальные уровни давления впрыска и гибкое управление клапанами.
В двигателях типа МЕ-В привод клапанов осуществляется от распределительного вала, а привод ТНВД гидравлический. Система с электронным управлением и гидравлическими приводами, обеспечивает необходимую маневренность, эффективность и безопасность.
Управление ТНВД, выпускными и пусковыми клапанами в двигателях с электронным управлением серии 50–108 МЕ/МЕ-С осуществляется через блоки управления на цилиндрах CCU (Cylinder Control Unit) снабженные гидроприводами и управляющими клапанами NC.
Двигатели имеют гидравлическую станцию HPS (Hydraulic Power Supply), обеспечивающую поддержание постоянного высокого давления управляющего силового масла. При работе HPS масло забирается масляным насосом 1 из танка и после тщательной очистки в ФТО (2…5 мкм) поступает к аксиально-поршневым насосам, которые повышают давление управляющего масла до 175…250 бар и затем направляют его в блоки управления цилиндров HCU (Hydraulic Cylinder Unit). Схема гидравлического управления изображена на рисунке 1.5.
Блоки управления HCU включают в себя аккумуляторы силового масла, распределительные блоки, электронно-управляемые клапаны ELFI (Electronic Fuel Injection) управления подачей топлива и электронно-управляемые клапаны ELVA (Electronic Exhaust Valve Activation) для открытия-закрытия выпускного клапана, гидропривод впрыска топлива и гидропривод открытия выпускного клапана (Exhaust Valve Actuator).

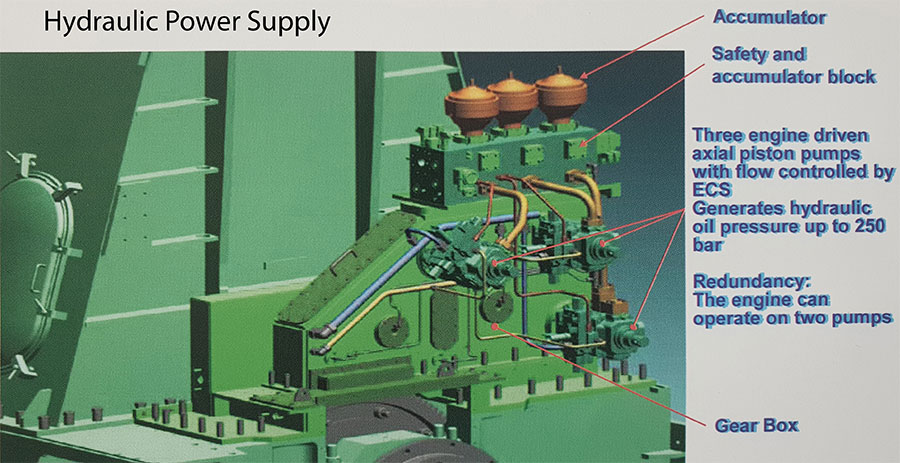

Рис. 1.4. Гидравлическая станция двигателя серии МЕ [15]

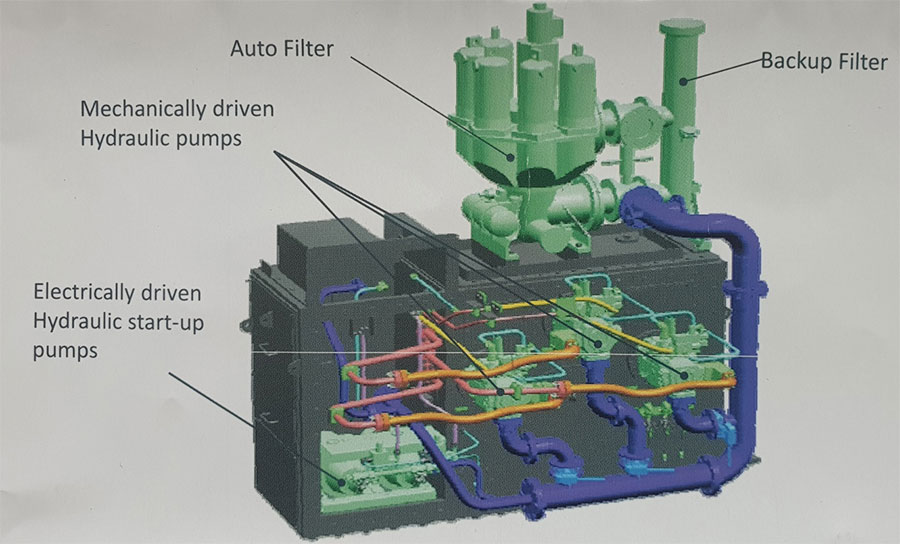

Рис. 1.5. Внешний вид станции гидравлики двигателя серии МЕ [15]
Схема гидравлического управления изображена на рисунке 1.6.

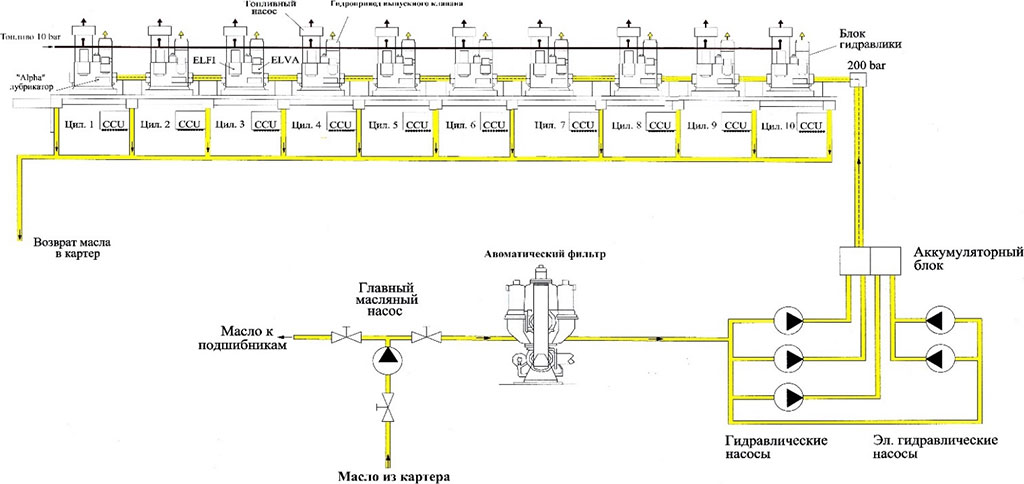

Рис. 1.6. Схема гидравлического управления

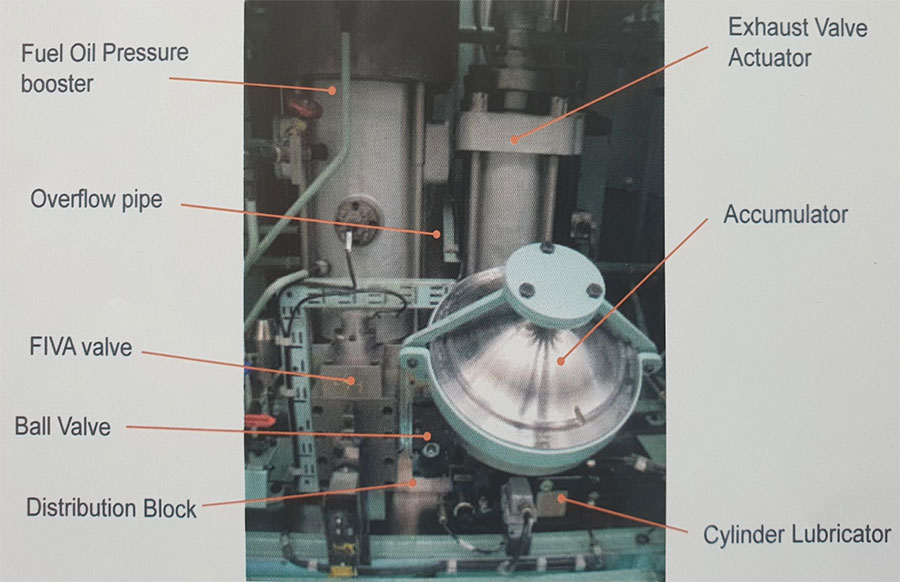

Рис. 1.7. Внешний вид элементов блока управления на цилиндрах (HCU) [15].
Рис. 1.8б. Внешний вид элементов CCU [15].
На рисунке 1.9 изображены схемы открытия выпускных клапанов двигателей традиционной конструкции (рис. слева) и двигателей МЕ (рис. справа). Управление пусковыми клапанами в двигателях этих серий осуществляется электронно-управляемыми клапанами, которые смонтированы на главной магистрали пускового воздуха перед цилиндрами.

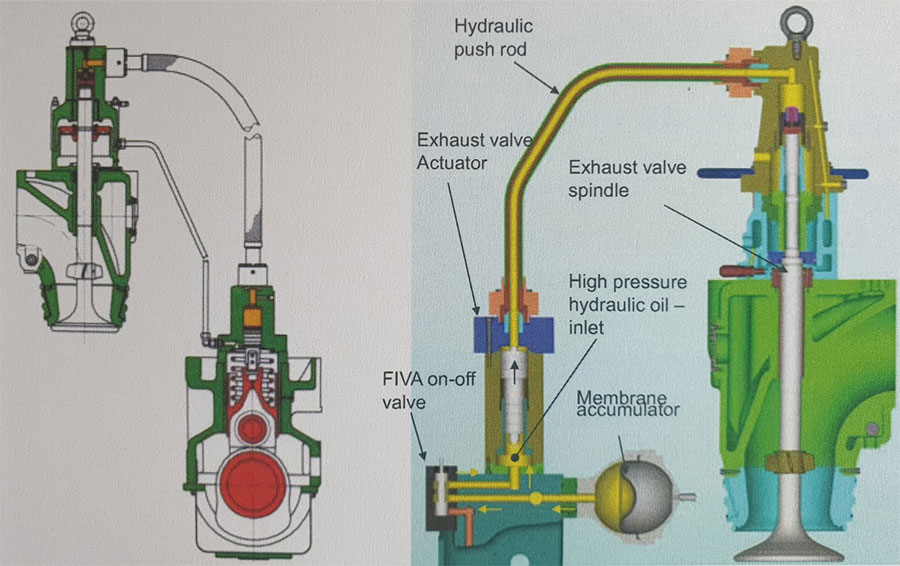

Рис. 1.9. Приводы для открытия выпускных клапанов двигателей серий МС(МС-С) и двигателей с электронным управлением серии МЕ [15]
Рис. 1.10. Расположение управляющих клапанов [27].

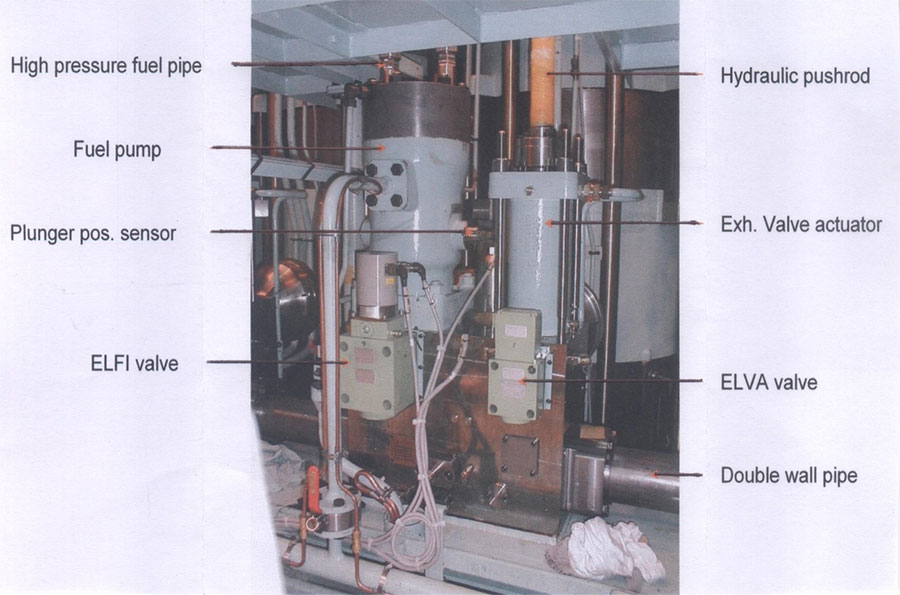

Расположение клапанов управления показано на рис. 1.10. Клапан ELFI управляет цикловой подачей топлива и обеспечивает различные варианты впрыска топлива. Подробно конструкция двигателе серии МЕ описана в литературе [9,15,16,43].

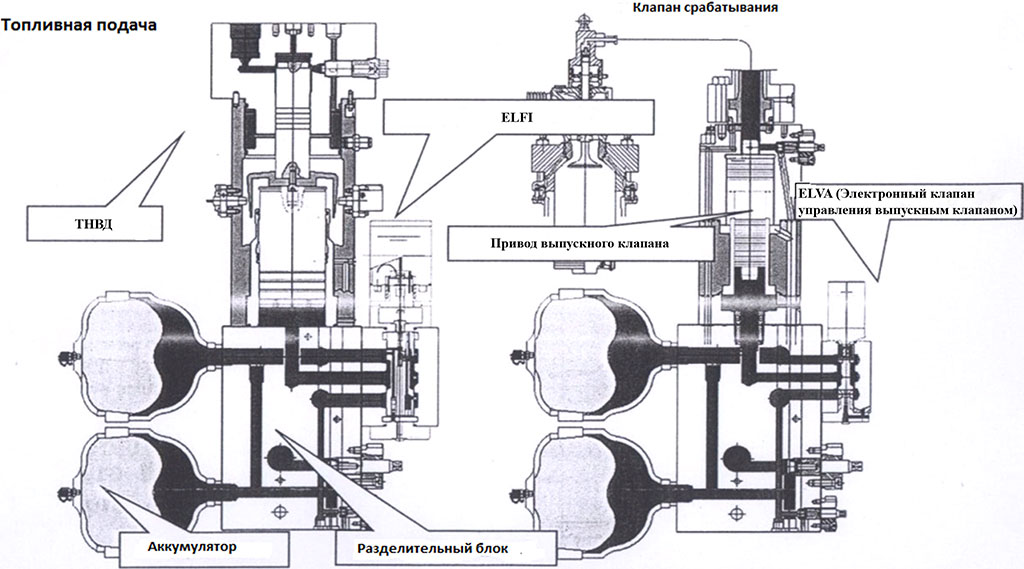

Рис. 1.11. Схема гидропривода ТНВД
ТНВД, представляет собой сервопоршень и впрыскивающий плунжер. При приеме сигнала от электронной системы управления вступает в действие быстродействующий золотниковый управляющий клапан ELFI, который управляется электрическим линейным электромотором, работающим внутри управляющего устройства. Перемещение золотника открывает доступ силового масла из аккумуляторов к поршню, который соединен с топливным плунжером. Из-за высокого давления масла, действующего на поршень, создается высокая скорость плунжера топливного насоса, в результате чего происходит быстрое нарастание давления топлива перед форсункой и резкий подъем иглы форсунки, приводящий к качественному впрыску топлива под высоким давлением.
