• Рычаги бедро, голень и стопа объединены названием рычаг ноги или рычаг нижней конечности. Таз и нижние конечности объединяются названием тазобедренный комплекс (ТБК).

Предназначение комплиментарных рычагов и виртуальных линий.

Название большой рычаг груди (БРГ) следует из того, что при его движении перемещается вся грудная клетка относительно таза.

Малый рычаг груди (МРГ) служит для контроля за движением грудной клетки вверх или вниз относительно позвоночника. Этот ориентир очень помогает также при освоении дыхательного процесса.

Линия под названием коромысло плеч, когда позвонки позвоночника в среднем положении, параллельна линии таза. Её величина принимается равной расстоянию между плечевыми суставами. С помощью линии «к-п» легче контролировать движения плечевого пояса в целом и позвоночника в частности.

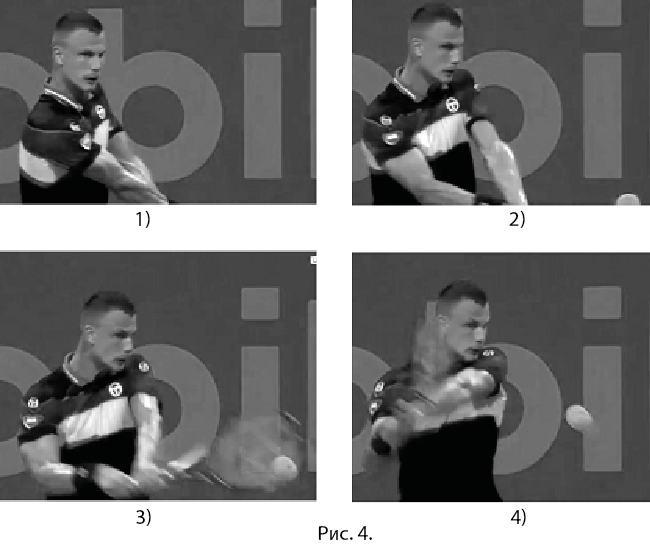

Например, проведём анализ движения туловища спортсмена (рис. 4). Перед ударом оно расположено правым боком в нашу сторону (вариант 1). При движении теннисиста для удара по мячу коромысло плеч разворачивается (варианты 2, 3).

После завершения удара по мячу туловище спортсмена располагается почти фронтально к нам (вариант 4). Таким образом по движению коромысла плеч возможно представить движение таза (линии таза).

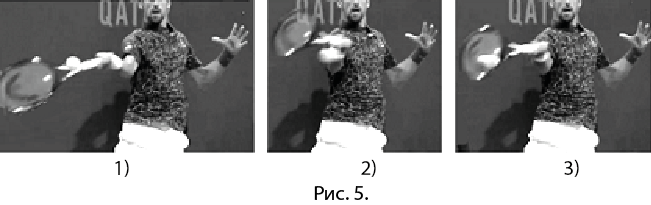

На рисунке 5 показаны положения туловища теннисиста до, в момент и после удара по мячу (варианты 1, 2, 3). С помощью такого ориентира как коромысло плеч хорошо видно что позвоночник теннисиста относительно линии таза наклонён вправо и вместе с ним плечевой пояс также наклонился вправо.

Следующая виртуальная линия ось кулака (о-к) – это линия со стрелочкой, проведенная на ладони от мизинца в сторону большого пальца поперёк продольной оси предплечья. Эта ось показывает положение кисти относительно продольной оси предплечья и помогает контролировать такие движения как супинация или пронация предплечья (кисти).

Виртуальная линия «ось кулака» принимает реальные очертания для теннисистов, если продольная ось ракетки расположена вдоль неё. Появляются видимые ориентиры для контроля над положением ракетки относительно собственного тела, мяча или корта.

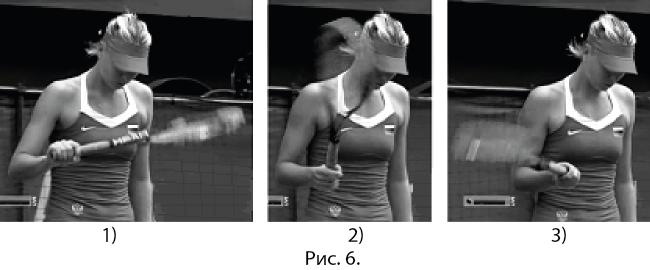

На рис. 6 показаны различные положения ракетки в соответствии с переменной направления оси кулака:

Вариант 1) кисть в положении пронация; вариант 2) кисть в среднем положении; вариант 3) кисть в положении супинация.

Обобщение приобретённых знаний:

1. Благодаря изображениям на рисунках 1, 2, 3, 4, 5, 6 получили представление об устройстве опорно-двигательного аппарата и ССЧ (структурной схемы человека).

2. Определили понятия о кинематической структурной схеме человека, комплиментарных рычагах, виртуальных линиях.

3. Также познакомились с некоторыми системами контроля над движением рычагов ССЧ.

В этой книге, в основном, будут рассмотрены кинематические характеристики движения. Но для того чтобы лучше понимать суть организации собственных движений необходимо познакомиться с некоторыми понятиями статики и динамики. Рассмотрим следующие вопросы.

А почему косточки, из которых собрана ССЧ называются рычагами? И что такое рычаг? Какие бывают рычаги?

Определим, что рычаг это твёрдое тело, которое может вращаться относительно какой-то оси и участвовать в работе рычажной конструкции.

Рычажная конструкция это механической устройство (механизм) из двух твёрдых тел, в которой одно из них служит опорой (осью вращения), а другое может вращаться относительно первого. Рычажная конструкция преобразует величину и направление силы, приложенной первоначально.

Линейные характеристики рычажной конструкции это расстояния от оси вращения до точек приложения сил. Эти расстояния называются длинами плеч рычага или плечами сил.

Силовые характеристика рычажной конструкции это величины первичной и преобразованной сил на направлениях, которые перпендикулярны к длинам плеч рычага.

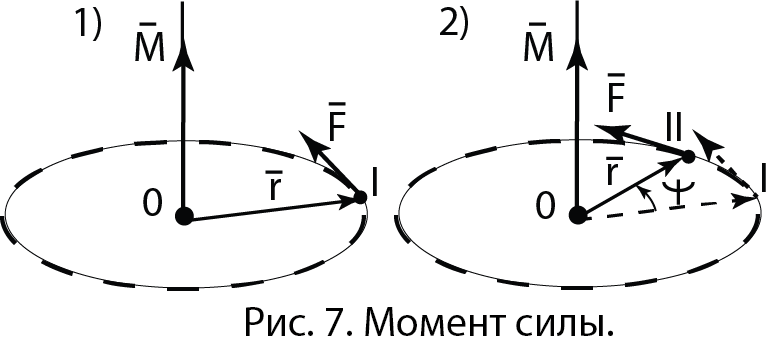

Суть действия рычажной конструкций определим из условий её равновесия, которое характеризуется равенством моментов сил приложенных к разным плечам рычага. Моментом силы называется векторное произведение длины плеча силы на величину силы, которая направлена перпендикулярно плечу силы (рис. 7).
