В этом справочнике собрана необходимая информация, которая может понадобиться при работе инженером по теплоснабжению. Для удобства все систематизировано: в основном, собраны только формулы, схемы и данные в таблицах. Все данные либо подтверждены документально (указан источник данных), либо из личного опыта (к этим данным можно относиться скептически, так как это только личный опыт). Все написано простым языком, так как это не научное издание, а помощник при работе. Так как данный справочник постоянно находится в процессе редакции и дополнения, то обратная связь приветствуется.
Основные ГОСТы и типовые альбомы по виду прокладки
Трубы стальные бесшовные горячедеформированные – ГОСТ 8732-78
Отводы – ГОСТ 17375-2001
Переходы – ГОСТ 17378-2001
Тройники – ГОСТ 17376-2001, Серия 5.903-13 вып. 1 ч. 1
Накладки – Серия 4.903-10 вып. 1 (Т94…)
Фланцы – ГОСТ 33259-2015
Металлическая заглушка изоляции на ППУ – ГОСТ 30732-2020
Заглушка плоская приварная – Серия 5.903-13 вып. 1-95
Сальники – Серия 3.903 кл 13 вып. 0-1
Трубы стальные бесшовные горячедеформированные в изоляции ППУ в ПЭ оболочке с ОДК – ГОСТ 30732-2020
Труба стальная электросварная прямошовная (футляры усиленные) – ГОСТ 10704-91
Железобетонные элементы колодцев – ГОСТ 8020-2016
Люк Т(С250)-ТС.2-60 – ГОСТ 3634-2019
Обратный клапан типа «Захлопка» – Серия А-397-80 «Гиппроинжпроект»
Топливо дизельное – ГОСТ 305-82
Типовые альбомы
1-487-1997.00.000 «Скользящие опоры для подземных и наземных трубопроводов диаметром 50-1000 мм в оболочке на основе пенополиуретана»
313.ТС-002.000 «Типовые решения прокладки трубопроводов тепловых сетей в изоляции из пенополиуретана диаметром 50-1000 мм»:
– неподвижные щитовые опоры – стр. 82.
313.ТС-008.000 «Типовые решения прокладки трубопроводов тепловых сетей в изоляции из пенополиуретана диаметром Ду 50-600 мм. Конструкции и детали»;
313.ТС-012.000 «Типовые решения прокладки трубопроводов тепловых сетей в изоляции из пенополиуретана диаметром Ду 700 – 1000 мм»;
3.903 КЛ-13 выпуск 0-1 «Теплоснабжение. Сборные железобетонные камеры на тепловых сетях»:
– общие данные камер – стр. 1;
– сальники в камерах – стр. 7;
– узел примыкания канала к камере – стр. 12;
– узел примыкания футляра к камере – стр. 13;
– дополнительные опоры в камерах – стр. 21;
– неподвижные опоры в камерах – стр. 25.
3.903 КЛ-13 выпуск 0-2 «Теплоснабжение. Сборные железобетонные камеры на тепловых сетях» – камеры большого размера.
3.903 КЛ-13 выпуск 1-3 «Теплоснабжение. Сборные железобетонные камеры на тепловых сетях» – подробные чертежи камер.
– лестницы для колодцев и камер
3.903 КЛ-13 выпуск 1-5 «Теплоснабжение. Сборные железобетонные камеры на тепловых сетях» – камеры 1,8х1,8х2; 1,8х1,8х4; 2,6х2,6х2; 2,6х2,6х4.
3.903 КЛ-14 выпуск 1-1 «Каналы непроходные. Опоры неподвижные щитовые»:
– опоры неподвижные щитовые – стр. 24.
4.903-10 выпуск 1 – «Изделия и детали трубопроводов тепловых сетей»:
– накладки – стр. 111
5.903-13 выпуск 7-95 – «Опоры трубопроводов неподвижные» (упоры).
5.903-13 выпуск 8-95 – «Опоры трубопроводов подвижные» (скользящие опоры в подвале).
5.905-25.05 выпуск 1, часть 1 и 2 – «Оборудование, узлы, детали наружных и внутренних газопроводов»:
– футляр на газопровод – часть 2 стр. 103.
НТС 65-06 выпуск 1 «Опорные конструкции трубопроводов тепловых сетей. Подвижные и направляющие опоры для канальной прокладки теплопроводов Ду=100-1000мм в ППУ изоляции в полиэтиленовой оболочке»
Формулы для перевода единиц
ЦЕНА с НДС = ЦЕНА * 1,20
ЦЕНА без НДС = ЦЕНА с НДС / 1,20
Объемный расход воды (т/ч=м3/ч) = массовый расход воды (кг/с) * 3,6
Массовый расход воды (кг/с) = объемный расход воды (т/ч=м3/ч) / 3,6
Гкал/ч = 1,163 МВт
кВт/ч = 860,42 ккал/ч
ккал/ч = 1,163 Вт = 0,001163 кВт = 1,163 * 10– 6 МВт
1 м3 = 1000 л
1 л/с = 3,6 м3/ч
1 м3/ч = 0,277 л/с
Объемный расход
Массовый расход

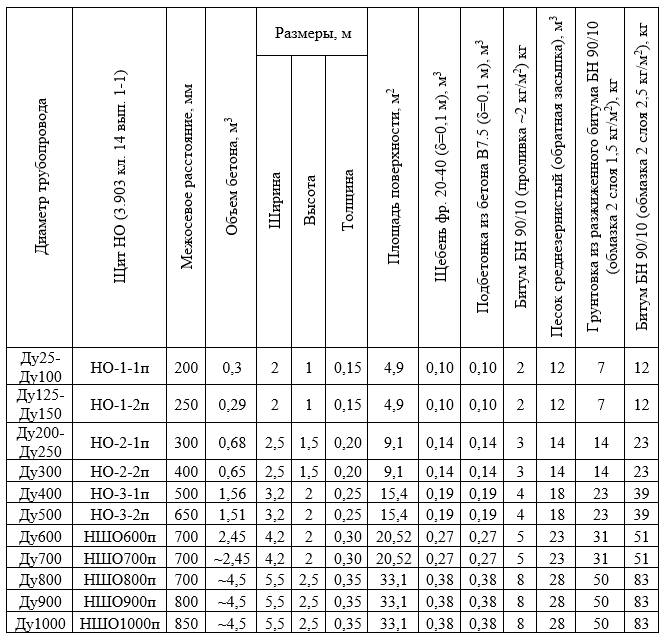

Неподвижные щитовые опоры
*п – с трубоэлементом в ППУ
