ВОЛНОВОЙ НАСОС

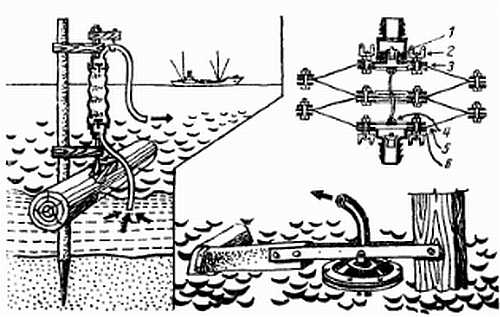

Насосы, которые вы видите на рисунке, приводятся в действие силой волны. Первый из них (с гофрированной латунной трубой) может перекачивать по 25-100 т воды в сутки для полива участка. Как он устроен, видно из рисунка. Волны то сжимают, то разжимают трубу-гармошку, выталкивая воду в шланг. Трубу возьмите 56х0,8 мм, бревно — 60–80 кг весом. Седла клапанов резиновые.

Чтобы такой насос заработал, достаточно ветра силой 2 м/сек. Однако при изготовлении водоподъемника нередко возникает затруднение с приобретением гофрированной трубы подходящего диаметра. Не огорчайтесь, можно обойтись и без нее. Предлагаем вашему вниманию еще один волновой насос, для которого никакой трубы не нужно. Ее заменяют соединенные последовательно в пакет кольцевые диафрагмы 5, вырезанные из резины (см. рисунок). По краям снаружи и внутри их стягивают металлическими кольцами 3 на болтах. Причем вместо внутренних колец внешних диафрагм ставят металлические кружочки с отверстиями. К кружочкам приварены скобочки 4, соединяющиеся шнуром. Этот шнур нужен для ограничения растяжения каната. Обе внешние кольцевые диафрагмы фланцами 6 соединены с клапанными коробками. К верхнему фланцу приделаны ушки 2 — к ним крепят рычаг, соединенный с пляшущим на волнах бревном. Идет бревно вверх — пакет растягивается и сквозь открывшийся нижний клапан наполняется водой. Бревно опускается — и пакет сжимается, нижний клапан закрыт, вода устремляется сквозь верхний 2 в надетый на штуцер поливной шланг.

Изготовил диафрагменный волновой насос, так же как и предыдущий, московский изобретатель П. Радченко. Вес насоса всего 3,5 кг.

ВОДОПОДЪЕМНИК

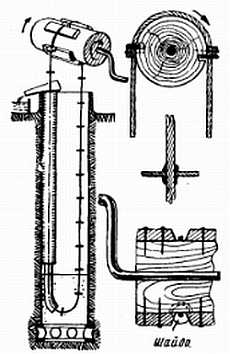

Вы подходите к колодцу, смотрите, как сматывается с вала веревка, увлекающая вниз ведро, а потом, вращая рукоять, поднимаете его наверх, уже наполненное водой. Процедура несложная, но утомительная, особенно если учесть, что для полива участка в жаркое время года ее приходится повторять не один десяток раз в сутки. Не лучше ли оборудовать колодец простейшим водоподъемником, таким, какой изобрел москвич Б. Блинов? Присмотритесь, как он действует. Ведро становится лишним. Вместо него в воду опускают трубу. Трос (или веревку), на который было подвешено ведро, удваивают по длине, а его свободные концы скрепляют между собой. Предварительно на трос насаживают множество шайб. И получается — вы вращаете вал, как и прежде, за рукоять. Он подтягивает вверх один из участков бесконечного троса с шайбами, и те, проходя сквозь трубу, увлекают вверх за собой воду. Вот она уже хлынула из лотка в бак, который лучше поставить на подпоры, и дальше производить полив так, как скажем, описано в совете «Ведра — лишние». Такой водоподъемник в 20 с лишним раз производительнее обычного колодца и требует гораздо меньшей затраты энергии при работе.

Оборудовать же его сравнительно нетрудно. Для начала подберите всасывающую трубу. Если колодец не глубок — до 10 м, ее диаметр может быть 60-100 мм; при глубине 20–40 м он уменьшается до 25–40 мм. Затем отрежьте от трубы короткий кусок, заточите его кромку — вот вам и инструмент для вырубки шайб. Хороший материал для их изготовления — обрезки вышедших из употребления приводных ремней, но годится также кожемит, старые подошвы и т. п. В центре шайб сделайте отверстия по толщине веревки, нанижите их на нее и залейте гудроном места соединения — шайбы будут держаться крепче, и утечка воды уменьшится. Длина всасывающей трубы 1200–1500 мм. Выше и до самой поверхности колодца идет другая труба, можно взять ее несколько большего диаметра, сделанная (если нет готовой) пусть даже из досок.

Осталось реконструировать вал. В нем выдалбливают пазы. Упорные планки прибивают гвоздями. Затем соединяют концы пропущенного сквозь трубу каната и начинают вращать рукоять по часовой стрелке. Вал крутится, упорные планки цепляют шайбы. Канат ползет вверх. Сейчас хлынет вода.

КОВШ-ЗЕМЛЕЧЕРПАЛКА

Засорившийся неглубокий колодец можно прочистить с помощью самодельной механической лопаты, устройство и размеры которой видны из рисунка. Ковш ее делают из миллиметрового стального листа. Потянув вверх за прикрепленный к рычагу шнур, вы приводите ковш в действие, и он загребает со дна колодца скопившийся там песок, который затем поднимают наверх.

БАРАБАН ВМЕСТО КРЮКА

Как только полив закончился, унесите шланг в темное место, в сарай. Но не вешайте шланг на крюк: появятся перегибы, а потом и изломы. Лучше всего хранить шланг намотанным на барабан, наподобие тех, что у пожарных машин. Его делают из небольшого старого бочонка, который оборудуют боковинами из двух, скрепленных между собой рейками негодных ободьев от велосипедных колес.

КУДА УШЛА ВОДА?

Бывает, нужно определить, куда и в каком количестве просачивается вода при поливе. Для этого пригодится способ, разработанный специалистами Ставропольского сельскохозяйственного института. Сделайте щуп с двумя изолированными друг от друга металлическими кольцами на конце, включенным в общую цепь (см. рисунок). Теперь и рыть ничего не надо: вгоняете щуп в землю и смотрите на гальванометр. Пока почва влажная, цепь замкнута, гальванометр показывает ток. Скакнула стрелка прибора резко в сторону — значит, щуп достиг сухой земли, остается только взглянуть, на какую глубину он погрузился.

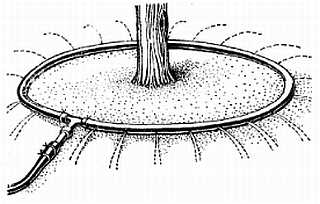

ГИДРОБУР К ОПРЫСКИВАТЕЛЮ

Оснастив опрыскиватель гидробуром, механизируют глубокое очаговое внесение удобрений в почву вместе с водой. Изготовить гидробур-насадку несложно, он не повреждает корней, почти не засоряется и, размывая себе путь, без труда углубляется в землю. Концу металлической трубки (наружный диаметр 3–6 мм) придайте конусообразную форму и просверлите дважды насквозь миллиметровым сверлом в 3 мм от конца конуса. Наконечник опрыскивателя припаивается к другому концу трубки, а сама она снабжается ручкой, чтобы было удобнее втыкать в землю.
