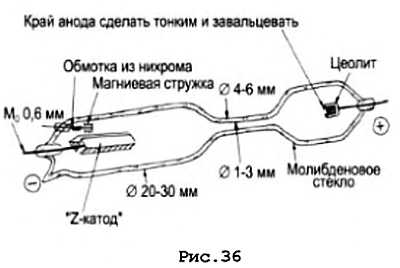

Готовая трубка с хорошим спектром отпаивалась от поста. Затем на геттер подавался минус и производилось осторожное распыление магния до тех пор, пока из разряда не исчезала вода. Включив затем трубку в штатном режиме при токе около десяти миллиампер, можно было наблюдать, как от разогретого разрядом анода по капилляру распространяется малиновое свечение водорода. Ток разряда затем подбирался таким, чтобы линии гелия почти исчезали, а молекулярный фон ещё не был слишком сильным. Обычно этот ток лежал в пределах от десяти до тридцати мА. Если воды выделялось слишком много, то она аккуратно «выжигалась» геттером. Следует заметить, что в такой трубке стабилизация режима происходит достаточно медленно, и для его установления необходимо выждать 10–15 минут.

Несколько трубок не удалось изготовить без непрерывного спектра. Линии водорода были также слабы. Есть подозрение, что в трубку каким-либо образом попал углерод, либо сера, но проверить это предположение не удалось.

В удачных трубках свечение атомарного водорода можно наблюдать даже в баллончиках, где находятся железные электроды. Это может служить указанием на то, что их поверхность также «отравлена» водой. Наличие на поверхности катода окисленной магниевой плёнки приводит к концентрации разряда в виде пятен. Это не вредное явление, и, может быть, что такая плёнка даже замедляет распыление катода.

Для предотвращения реакции железа с водой и выделения избыточного водорода все железные детали следует окислить, для чего накалить горелкой до яркого свечения и остудить на воздухе. Плёнка окиси железа может служить поддержанию баланса между количеством воды и свободного водорода, окисляя избыток последнего.

Применение вместо магниевого геттера титана нами систематически не исследовано, однако, учитывая тот факт, что одна из наших трубок с магниевым геттером проработала от Нового года до Первого мая (4 месяца непрерывной работы!) этот вопрос не представляется практически важным.

В одну из трубок нами, с целью эксперимента, была ведена ртуть. Каких либо отрицательных последствий это не дало, но большая плотность тока в капилляре привела к перекачке ртути к катоду, где она и светилась. Получить стабильный спектр со ртутью не удалось.

Нами была предпринята попытка сделать трубку (собственно говоря, уже лампу) с разрядным капилляром из кварца диаметром 4 мм. Он был заключён в баллон из молибденового стекла диаметром 40 мм и длиной 150 мм. На концах баллона были впаяны электроды. Разряд мимо капилляра подавлялся установкой нескольких шайб из слюды, которые плотно перекрывали просвет баллона. Лампа оказалась работоспособной и светила ослепительным светом при токе в 200 ма. Однако непрочное крепление капилляра на слюдяных шайбах привело к её порче. Капилляр выпал из шайб и лампа пришла в негодность. Капилляр следовало крепить на металлической арматуре. Трубку наверняка можно доработать, однако, из-за большого рабочего тока и напряжения (около 2000 в) она будет опасна в эксплуатации.

Глава 25. Изготовление фотоэлемента из Cs2Те.

Такой фотоэлемент имеет максимум чувствительности в ультрафиолетовой области спектра (около 254 нм в колбе из бактерицидного стекла). К видимому свету его чувствительность мала (солнечно-слепой фотоэлемент). Поэтому он особо пригоден для работы с ультрафиолетом в присутствии видимого света. Полупроводниковый характер катода даёт высокую (на несколько порядков выше по сравнению с металлическим катодом) чувствительность.

Теллурид цезия на воздухе не стойкий, поэтому его приходится готовить в вакууме путём обработки плёнки теллура парами цезия. Наносить его на непроводящую подложку, например, прямо на стекло, нельзя — он имеет большое сопротивление и токоотбор с катода будет невозможен. Его следует наносить на подложку из металла, который не должен с теллуром взаимодействовать. Можно взять, например, никель или его сплав с железом (пермаллой). При термообработке фотоэлемента никель слегка окислится и теллур будет осаждён на его окись. Практика показала, что это вполне приемлемо. Для уменьшения утечек по стеклу баллона, выводы следует сделать возможно дальше друг от друга.

Пусть мы выбрали колбу из бактерицидного стекла цилиндрической формы. Тогда имеет смысл сделать катод в виде полуцилиндра с таким расчётом, чтобы зазор между катодом и колбой составлял около миллиметра. Анод можно сделать в виде прямого провода (штыря) и расположить его вдоль катода (см. рис. 37).

Если катод не тяжёлый, то его можно крепить на одном вводе, в противном случае — следует предусмотреть крепление в нескольких точках. Вводы для уменьшения утечек по стеклу следует сделать в разные стороны. В связи с тем, что катод придётся греть докрасна ТВЧ, нужно позаботится, чтобы на нём не было загрязнений, способных возгоняться на стенки баллона и, особенно, на входное окно. Кроме того, он не должен касаться стенок баллона, так как его нагрев приведёт к растрескиванию стекла.

Вводы из платинита имеют медную оболочку, которая будет окислена при термообработке, а окись, после восстановления цезием, отслоится и образует мусор, который в колбе фотоэлемента совершенно не нужен.

Поэтому бусинки спаев следует изготовить заранее и протравить незащищённые стеклом части ввода от меди в растворе аммиака и нитрата

Отпайка

Рис. 37 аммония (1:1:1 — примерно!). В присутствии воздуха этот раствор травит медь и не разрушает чёрные металлы. После травления, промывки в воде и сушки проводится сборка арматуры с помощью контактной сварки.
