При формировании деформационных швов следует выполнять требования по величине температурного зазора. Размер зазора определяют расчетом, при отсутствии расчета – в соответствии с таблицей 5.1.6.1.

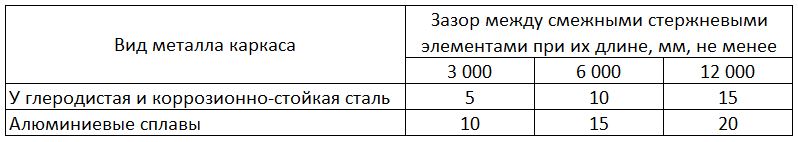

Таблица 5.1.6.1

Вид металла каркаса

Схему крепления вертикальных направляющих следует подбирать с учетом вида облицовочного материала. При устройстве облицовочного слоя из листовых материалов, керамогранитных плит предпочтение следует отдавать схеме с размещением несущего кронштейна (если он предусмотрен конструкцией) в верхней части направляющей, чтобы собственный вес конструкции с облицовкой и возможный гололед создавали в сечениях вертикальных направляющих растягивающие напряжения. В каркасных зданиях схему крепления следует предусматривать с обязательным закреплением не менее одного кронштейна к несущим железобетонным конструкциям (в пределах одной направляющей).

При использовании кронштейнов с вылетом консоли более 350 мм (с учетом удлинителя) необходимо проверить консоль на общую устойчивость от сжимающей и изгибающей нагрузок, пятку кронштейна на прочность от изгибающей нагрузки и, при необходимости, предусмотреть мероприятия по усилению кронштейнов.

Настоящий раздел соответствует Приложению “К” Свода правил 522.1325800.2023 «Системы фасадные навесные вентилируемые». Порядок проведения и оценки результатов обследования строительного основания под монтаж НФС включает следующее:

1. Обследование технического состояния наружных стен следует проводить в три этапа:

подготовка к проведению обследования;

предварительное (визуальное) обследование;

детальное (инструментальное) обследование.

2. Обследование начинают с подготовительных работ, которые проводят в целях ознакомления с объектом обследования, его объемно-планировочным и конструктивным решением, сбора и анализа проектно-технической документации, составления программы работ с застройщиком (техническим заказчиком), разработки технического задания.

3. Результатом проведения подготовительных работ является получение следующих материалов:

техническое задание на обследование;

проектная документация на здание;

информация, о перестройках, реконструкциях, капитальном ремонте и т.п.;

инвентаризационные поэтажные планы и технический паспорт на здание;

акты осмотров наружных стен, в том числе ведомости дефектов;

акты и отчеты по ранее проведенным обследованиям.

На основе полученных материалов:

а) устанавливают:

авторов проекта;

год разработки проекта;

время возведения здания;

конструктивную схему здания;

сведения о примененных в проекте конструкциях наружных стен;

геометрические размеры здания, элементов и конструкций;

расчетную схему наружных стен;

проектные нагрузки;

характер внешних воздействий на конструкции наружных стен;

данные об окружающей среде;

характеристики материалов, из которых выполнены конструкции наружных стен;

документы оценки соответствия и паспорта на примененные изделия и материалы;

имевшие место замены и отклонения от проекта;

выявленные при эксплуатации дефекты, повреждения наружных стен и т.п.;

б) составляют программу, в которой указывают:

перечень подлежащих обследованию конструкций наружных стен;

места и методы инструментальных измерений и испытаний;

места вскрытия и отбора проб материалов для исследования образцов в лабораторных условиях;

перечень необходимых поверочных расчетов и т.п.

4. Предварительное (визуальное) обследование проводят в целях предварительной оценки технического состояния конструкции наружных стен по внешним признакам, определения необходимости в проведении детального (инструментального) обследования и уточнения программы работ. При этом выполняют сплошное визуальное обследование конструкций наружных стен здания с выявлением дефектов и повреждений по внешним признакам с необходимыми измерениями и их фиксацией.

Результатами предварительного (визуального) обследования являются:

схемы и ведомости дефектов и повреждений с фиксацией их мест и характера;

описания, фотографии дефектов участков;

проверка наличия характерных деформаций конструкций наружных стен;

установление аварийных участков;

уточненная схема мест вскрытий и зондирования конструкций;

предварительная оценка технического состояния конструкций наружных стен, определяемая по степени повреждений и характерным признакам дефектов.

Выявленная картина дефектов и повреждений конструкций наружных стен позволяет установить причины их появления и может быть достаточной для оценки технического состояния конструкций. Если результатов визуального обследования для оценки технического состояния конструкций недостаточно, проводят детальное (инструментальное) обследование.
