Основным достоинством данного материала является высокий коэффициент поглощения а, более чем на порядок превышающий а монокристаллического кремния. На рис. 4.5 представлена зависимость ? (?) для аморфного кремния. Практически все фотоактивное для данного материала солнечное излучение поглощается в нем на глубине 1,5–2 мкм, что позволяет использовать для изготовления солнечных элементов в 50—100 раз меньше дорогостоящего полупроводникового материала.

Однако первые же результаты исследований аморфного кремния показали, что из-за малых значений времени жизни и диффузионной длины носителей заряда в этом материале (L=0,05?0,1 мкм) трудно получить на его основе солнечные элементы с высоким КПД. Ширина запретной зоны пленок из аморфного кремния составляет от 1,6 до 1,8 эВ в зависимости от условий их осаждения. Самые высокие значения КПД (от 3 до 7 %) были получены первоначально при использовании для создания солнечных элементов р — i—n– структур и барьеров Шоттки с платиной и хромом. Расширение области объемного заряда в элементах таких конструкций приводит к тому, что большая часть солнечного излучения поглощается непосредственно в этой области и тем самым обеспечивается дальнейший рост КПД. Легирование бором или фосфором способствует увеличению коэффициента поглощения (см. рис. 4.5), однако уменьшает время жизни носителей заряда. В результате солнечный элемент из аморфного кремния на основе p-n-или р — i—n– структуры имеет низкий коэффициент собирания в длинноволновой области спектра и пониженный в коротковолновой при плохом качестве п+– и р+– слоя. В этом отношении структуры с барьером Шоттки предпочтительнее — в них полнее собираются носители заряда, рожденные светом в тонких поверхностных слоях.

Напряжение холостого хода таких элементов достигает 0,8 В, однако плотность генерируемого фототока не превышает 12 мА/см2 при КПД около 5,5 % в условиях измерения на Солнце со спектром AM1.

Еще одна сложная проблема в области создания солнечных элементов из аморфного кремния — необходимость уменьшения переходного сопротивления контакт — полупроводниковый слой, которое у многих элементов составляет от 3 до 10 Омxсм2, что приводит к ухудшению вольт-амперной характеристики и низким значениям коэффициента ее заполнения.

Использование тянущих электростатических полей, рост проводимости р+– слоя при одновременном увеличении его прозрачности, благодаря чему большее количество света будет попадать в слой объемного заряда, многократное отражение света от границ пленки внутри нее, применение отражающих контактов из алюминия, серебра, хрома позволяют улучшить свойства перспективных тонкопленочных элементов из аморфного кремния, например, получить Ux.x?l,l В и I?з?15–20 мА/см2, что даже при коэффициенте заполнения вольт-амперной характеристики не более 0,6 означает достижение КПД около 10 %.

Увеличения КПД солнечных элементов из аморфного кремния следует добиваться одновременно с улучшением стабильности их характеристик, ибо фотопроводимость некачественных пленок ?-Si: H может уменьшиться в десять раз и более за семь-восемь часов непрерывного освещения, а при нагреве выше 300o C начинается экзодиффузия водорода из пленок, резко ухудшающая их параметры. Улучшению стабильности и качества пленок аморфного кремния способствует трехстадийный метод их получения. Сначала на подложку наносится пленка ?-Si, не содержащая водорода (методом испарения в высоком вакууме с помощью электронного луча или термически). Скорость конденсации этого слоя 2–5 А/с. Затем проводится отжиг, уплотняющий пленку и уменьшающий количество и объем микропустот. После этого осуществляется гидрогенизация пленок ?-Si при обработке в водородной плазме с использованием сильноточных плазменных источников, позволяющих получить ионы водорода с энергией 20–25 кэВ, насыщающие пленки аморфного кремния на глубину до 0,3 мкм. Таким методом получаются стабильные пленки высокого качества, вероятно, за счет практического отсутствия микропустот в них.

Стабилизации свойств и увеличению фотопроводимости таких пленок способствуют также лазерный отжиг, ионное легирование, подогрев подложки до 200–400 °C при их нанесении. У солнечных элементов с р — i — n– структурой и прозрачным проводящим окном из диоксида олова КПД достигает 7,5 %, а по некоторым сообщениям даже 10 %, хотя подобные рекордные цифры относятся к элементам весьма малой площади (несколько мм2), у которых резко уменьшена опасность закорачивания переходов. Еще более высокие КПД (около 12 % в эксперименте и 15–18 % — в ближайшем будущем) удается получить, создавая каскадные структуры из трех материалов в аморфном состоянии — карбида кремния (в качестве широкозонного верхнего окна) и расположенных под ним слоев кремния и германия.

Из-за высокого последовательного сопротивления аморфных солнечных элементов КПД солнечных батарей на их основе не превышает 2–3 % (велики потери на коммутацию). Несмотря на относительно невысокий КПД, уже в настоящее время небольшие экономичные солнечные батареи, состоящие из восьми последовательно соединенных солнечных элементов из аморфного кремния, вырабатывающих мощность всего лишь 4,5 мкВт/см2 при свете люминесцентной лампы (освещенность около 300 люкс), широко используются на практике для электропитания малогабаритных электронных часов и калькуляторов со световыми индикаторами на жидких кристаллах. Спектральная чувствительность элементов из аморфного кремния в близкой к ультрафиолетовой области солнечного спектра превосходит чувствительность солнечных элементов из монокристаллического кремния (рис. 4.6) и напоминает спектральную зависимость чувствительности человеческого глаза, что делает перспективным применение таких элементов также в фото- и киноэкспонометрах.

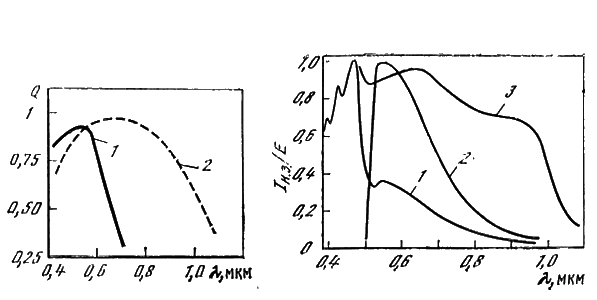

Рис. 4.6. Спектральная зависимость коэффициента собирания кремниевых солнечных элементов

1 — аморфный кремний с р — i—n-структурой и пленкой ITО со стороны падающего света; 2 — монокристаллический кремний с р-n-переходом на глубине 0,3 мкм

Рис. 4.7. Спектральная чувствительность фронтально-барьерного (1, 3) и тыльно-барьерного (2) солнечных элементов на основе гетеросистемы сульфид меди — сульфид кадмия при различной толщине слоя сульфида меди

1, 2 — сотни ангстрем; 3 — тысячи ангстрем

Длительное время лидирующее положение среди тонкопленочных солнечных элементов занимали различные гетероструктуры на основе тонких пленок соединений A11Bv1, особенно сульфида кадмия. В первых солнечных элементах из этого полупроводникового материала для создания разделяющего барьера на поверхность сульфида кадмия наносились полупрозрачные слои серебра, меди, золота, платины. Практически все последующие солнечные элементы были получены на основе гетероперехода сульфид меди — сульфид кадмия, причем сульфид меди образовывался путем замещения атомов кадмия атомами меди в ходе химической реакции (при температуре 90–95 °C) сульфида кадмия с однохлористой медью в жидкой или твердой фазе. В последнем случае однохлористая медь предварительно наносилась на поверхность пленок сульфида кадмия напылением в вакууме.
