2) Комбинированная машина с глинистой водой / ТВМ

Комбинированная машина для проходки туннелей с использованием жидкой глинистой воды / ТВМ может использоваться как в режиме баланса жидкой глинистой воды, так и в режиме однощитовой ТВМ, в которой щит выгружает глинистую воду через грязевую трубу на ленточный конвейер. Комбинированная машина для проходки туннелей с использованием жидкой глинистой воды / ТВМ показана на рис. 1-32, которая использовалась при строительстве туннеля через озеро Лост в Неваде и туннеля Хернандес в США.

Рис. 1-32. Комбинированная машина с глинистой водой / ТВМ

1.4. ТЕХНОЛОГИЧЕСКИЕ ИННОВАЦИИ И РАЗВИТИЕ ПРОХОДЧЕСКИХ ЩИТОВ В КИТАЕ

Китай начал изучать строительство проходческих щитов и методы щитовой проходки с 1953 года. Оглядываясь назад на историю развития технологии проходческих щитов Китая за период, более чем 60 лет, ее можно разделиться на три этапа – период зарождения технологий (1953– 2002 гг.), инновационный период технологий (2003–2008 гг.), период скачка технологий (с 2009 по настоящее время).

1.4.1. Рассвет китайской щитовой технологии

Период 1953–2002 годов был рассветом щитовой технологии в Китае, когда Китай взял на себя обязательство «строить китайские собственные щиты». В 1953 году в угольной шахте Фусинь на северо-востоке Китая был разработан щит, работающий вручную, что позволило написать историю китайских щитов с нуля.

1) Разработка и применение щита ручной раскопки

Разработка и применение щитов в Китае началась в 1953 году, на 128 лет позже чем за рубежом.

В 1953 году на угольной шахте Фуксин в Северо-Восточном Китае был построен дренажный туннель диаметром 6 м с использованием прорытого вручную щита и небольших сборных бетонных блоков – первый туннель, построенный с использованием щитового метода в Китае. В феврале 1962 года туннелестроительная компания Шанхайского городского строительного бюро провела экспериментальное исследование щитов в условиях мягкого грунта в Шанхае. Для проведения буровых испытаний в двух репрезентативных пластах был разработан щит с ручным бурением диаметром 16 м (рис. 1-33), в котором использовались атмосферные осадки или давление воздуха для стабилизации пластов ила и мягкой глины. После долгих дебатов и наземных испытаний в качестве обделки туннеля был выбран один слой железобетонных листов труб, соединенных болтами, а в качестве материала для гидроизоляции стыков использовалась эпоксидная смола. При длине проходки туннеля 68 м испытание прошло успешно, и было собрано большое количество данных по щитовому туннелю.

2) Разработка и применение решетчатых экструзионных щитов

В марте 1965 года были введены в эксплуатацию два 8-метровых решетчатых экструзионных щита, разработанных Шанхайским институтом проектирования туннелей и изготовленных Цзяннаньским судостроительным заводом (рис. 1-34). Два параллельных туннеля длиной 660 м с максимальным оседанием грунта 10 см были введены в эксплуатацию в 1966 году.

В мае 1966 года был построен первый в Китае подводный автодорожный туннель – главный туннель проекта строительства автодорожного туннеля Шанхай Дапу, пересекающий дорогу, с использованием 22-метрового щита с решетчатой экструзией ? 10 м, разработанного Шанхайским институтом проектирования туннелей и изготовленного Цзяннаньским судостроительным заводом (рис. 1-35), дополненного стабилизированной под давлением воздуха поверхностью выемки. Проходка туннеля была успешно выполнена под рекой Хуанпу на глубине 16 м (рис. 1-36), общая длина проходки составила 1322 м.

Туннель Дапу был открыт для движения в конце 1970 года. Решетчатый щит, используемый в этом туннеле, был усовершенствован путем преобразования открытого строительства на закрытое.

В 1973 году гидромеханизированный решетчатый щит диаметром 6 м и два решетчатых экструзионных щита диаметром 3 м были использованы для строительства туннеля для сброса сточных вод и двух туннелей для отвода воды на главном нефтехимическом заводе Цзиньшань в Шанхае. В 1980 году был построен пробный участок линии 1 Шанхайского метрополитена, и был разработан экструзионный сетчатый щит диаметром 412 м для проходки 1130 м туннеля в заиленной глине через нагнетание глинистой водой и местное давление.

Рис. 1-33. Выкопанная вручную щитовая проходка, разработанная Шанхайским бюро городского строительства (1962 г.)

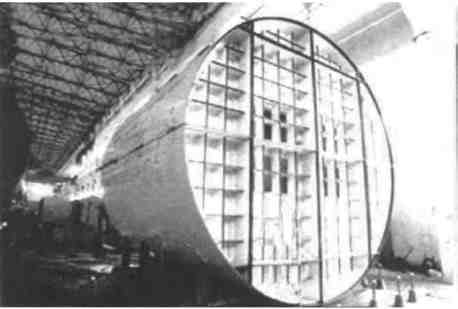

Рис. 1-34. Решетчатые экструзионный щит, ? 8 м, построенный Цзяннаньским судостроительным заводом (1965 г.)

Рис. 1-35. 22-метровый щит с решетчатой экструзией ? 10 м, изготовленный Цзяннаньским судостроительным заводом (1966 г.)

Рис. 1-36. Строительство туннеля на дороге Дапу в Шанхае (1970 г.)

Рис. 1-37. Строительство 3-метрового экструзионного решетчатого гидравлического проходческого щита, изготовленного Цзяннаньским судостроительным заводом. Работы гидравлического проходческого щита (1982 г.)

В 1982 году 1476-метровый главный кольцевой туннель для северной линии Восточно-Яньаньского дорожного перехода на Бунде в Шанхае был построен с использованием 3-метрового экструзионного решетчатого гидравлического проходческого щита, разработанного Шанхайской туннельной компанией и изготовленного Цзяннаньским судостроительным заводом (рис. 1-37). Конструкция щитовая состоит из решетчатой грундной пластинки, поддерживающей экструзию, гидравлической резки поступающего грунта и гидромеханической транспортировки. Щит удерживается 48 гидравлическими домкратами вокруг опорного кольца с максимальной движущей силой 10 800 т (около 106 000 кН).
