(3-37),
где: ? – коэффициент стратиграфической закачки, варьируется в зависимости от пласта, обычно 1.5 ~ 1.8;
D – диаметр забоя (м);
D s – внешний диаметр тюбинга (м);
V – максимальная скорость движения (м/ч);
? – производительность шламового насоса.
10) Система транспортировки глинистой воды
(1) Гидродинамометр глинистой воды
1. Извлеченный расход грунта QE
(3-38),
где: QE– расход грунта в забое (м3/ч);
D – диаметр забоя (м);
V – максимальная скорость движения (м/ч).
2. Скорость бурового раствора на выходе Q2
(3-39),
где: Q2– расход бурового раствора (м3/ч);
Q E – расход извлеченного грунта (м3/ч);
?E– плотность извлеченного грунта (т/м3);
?1 – плотность подачи бурового раствора (т/м3);
?2 – плотность разгрузки бурового раствора (т/м3).
3. Расход подачи бурового раствора Q1
(3-40),
где: Q1 – расход подачи бурового раствора (м3/ч);
Q 2 – расход сброса бурового раствора (м3/ч);
Q E – расход выемки (м3/ч).
Подача и сброс бурового раствора должны учитывать определенный запас, коэффициент запаса обычно составляет 1.2 ~ 1.5. В то же время, принимая во внимание систему транспортировки глинистой воды в режиме байпаса, подачу и сброс бурового раствора равных характеристик, при подаче шламового насоса выбор величины его вытеснения не должен быть меньше, чем теоретический поток сброса.
(2) Расчет расхода подачи и сброса бурового раствора
1. Скорость потока в трубе подачи бурового раствора
(3-41),
где: V1 – скорость потока в трубе подачи бурового раствора (м/ч);
Q 1 – расход бурового раствора (м3 /ч);
D 1 – внутренний диаметр трубы для подачи бурового раствора (м).
2. Скорость расхода в грунтопроводе где:
(3-42),
где: V2 – скорость расхода в грунтопроводе (м/ч);
Q 2 – расход сброса бурового раствора (м3/ч);
D 2 – внутренний диаметр грунтопровода (м).
3.3. КОНТРОЛЬ ОСАДКИ ЩИТОВОЙ КОНСТРУКЦИИ
Технология щитовой проходки является одним из наименее нарушающих городское подземное строительство методов, но, как и в случае с другими методами строительства, из-за геологических условий и техники строительства трудно полностью избежать нарушения окружающей среды при щитовом продвижении, и поэтому существует вероятность оседания грунта. В тяжелых случаях может возникнуть угроза безопасности прилегающих зданий, дорог и подземных сетей трубопроводов, что в конечном итоге может привести к серьезным последствиям, как показано на рис. 3.15 и рис. 3.16. Этот раздел посвящен механизму нарушения грунта при строительстве во время щитовой выемки грунта и представляет методы прогнозирования и контроля осадки грунта.

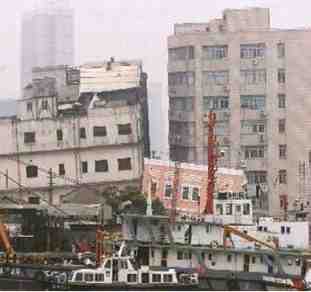

Рис. 3-15. Наклон здания

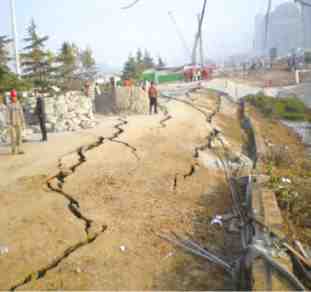

Рис. 3-16. Растрескивание грунта
3.3.1. Механизм нарушения почвы при щитовой выемке грунта
По мере продвижения щита, оседание или поднятие фундамента происходит накладываясь друг на друга, процесс показан на рис. 3-17 и наконец достигает своего конечного значения. Где стадии 1 и 2 находятся до прохождения щита, стадия 3 – во время прохождения щита, а стадии 4 и 5 – это явления, происходящие после прохождения щита. Эти явления не являются неизбежными, и при условии, что схема туннелирования щита и параметры выбраны соответствующим образом, продольная деформация фундамента может быть сведена к минимуму. Краткое описание причин и механизмов оседания на каждом этапе приведено в таблице 3-5.
Рис. 3-17. Схема стадий деформации фундамента во время продвижения щита
1) Упреждающее регулирование
Предэкскаваторная осадка – это осадка, возникающая с момента, когда забой находится на значительном расстоянии (десятки метров) от точки наблюдения за грунтом до момента, когда забой достигает точки наблюдения и понижения уровня грунтовых вод по мере выемки щита. Расстояние, на которое влияет предварительное оседание, варьируется в зависимости от мягкости грунта.
2) Оседание или поднятие перед выемкой грунта
Предэкскаваторная осадка – это осадка, возникающая с момента, когда забой котлована находится на расстоянии нескольких метров от точки наблюдения, до момента, когда забой котлована находится непосредственно под точкой наблюдения. Когда давление в камере щита меньше фронтального давления, при выемке щита образуются стратиграфические потери и грунт над щитом оседает, и наоборот, когда давление в камере выше фронтального давления, грунт над щитом поднимается и опускается.
