Патент шкалы:

Ниже приведены технические чертежи для патента США № 2052238, предоставленного Евгений Ф. Макдональд, младшим, основателем и главой компании Zenith

Этот патент включает в себя технологию указателя "Долей секунды", той которая используется в Зените Радио 12-А-58 и других.

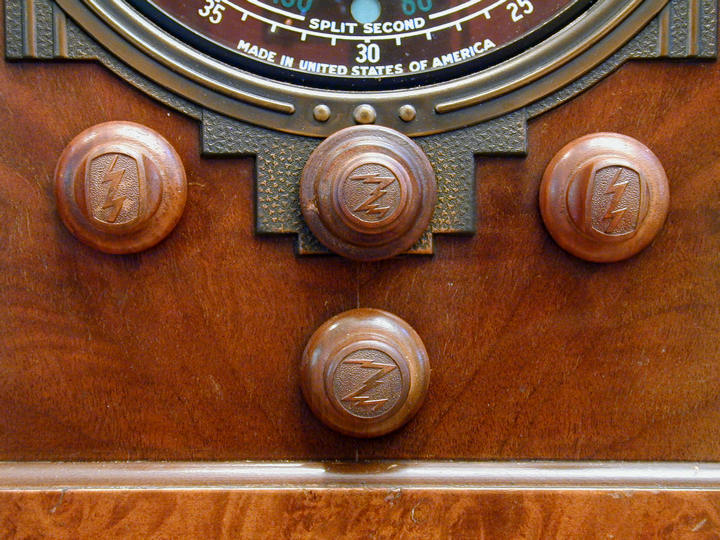

Органы управление:

Настройки радио имеет сдвоенную концентрическую ручку, установленную на коаксиальном двойном центральном валу. Большая внешняя ручка перемещает указатель настройки быстро, в то время как внутренняя ручка тонкой настройки перемещает их более медленно.

Слева от ручки тюнера находится переключатель диапазонов, который выбирает один из четырех частотных диапазонах. Справа управление мощностью. Регулировка тембра расположена внизу по центру.

Теневой индикатор настройки:

Вверху циферблатной шкалы в предыдущих фотографиях вы увидите загадочный штуковину с буквой Z в середине двух сужающихся светлых полос. Это фирменный теневой индикатор точной настройки Zenith.

Видимая поверхность представляет собой пластиковую часть с Z логотипом и двух конических полос. Сигнальная лампа светит через прорезь в задней части металлического корпуса.

Внутри находится тонкая металлическая шторка, которая вращается в зависимости от величины принимаемого сигнала. По мере увеличения уровня сигнала, шторка поворачивается ребром к лучу сигнальной лампы, создавая тонкую тень на центре Z. При при переключении на более слабый сигнал или между станциями, шторка закрывает более полно луч от лампе , создавая темные тени на равном расстоянии от центра.

Теневой индикатор весьма чувствителен, но он содержит прецизионный подвижный механизм и требует отдельной лампы (типа 6C5) для своего управления. К 1939 году Зенит полностью перешла на электрический индикатор "Magic Eye" лампу, которая выполняет ту же функцию без подобной сложной механики.

Philco и Atwanter Kent также предложили свои подобные индикаторы теневой настройки в годы 1933-1938. Еще один интересный индикатор настройки " Tunalite" использовали в своем 18-ламповом Midwest ДД-18 радио.

Лампы в 12-A-58 и их назначение:

V1 6K7G Усилитель ВЧ

V2 6A8G Смеситель / гетеродин

V3 6K7G Усилитель ПЧ

V4 6H6 Детектор / АРУ

V5 6C5G 1-й усилитель НЧ

V6,7 6C5G 2-й усилитель НЧ / фазоинвертор

V8,9 6F5G Усилитель мощости НЧ

V10 6C5G Усилитель индикатора настройки

V11,12 5Y3 Выпрямитель

Принципиальная схема:

Zenith Stratosphere Service Bulletin

Оригинальная документация

E.H. Scott "QUARANTA"

Редчайший 48-ми ламповый радиоприёмник

Вершина лампового радиостроения

В настоящее время известно всего два полностью комплектных радиоприёмников в оригинальных корпусах. Остальные несколько из известных E.H. Scott "Quaranta" сохранились лишь в виде более или менее комплектных шасси. Это не удивительно, так как изначально компания E.H. Scott производила и поставляла заказчикам только шасси. А корпус к ней заказывался в каждом случае отдельно мебельным компаниям. Ниже приведены фото известных двух комплектных аппаратов. Один в виде моно консоли, и второй в трёх отдельных консольных корпусах - консоль радио, консоль усилителя и громкоговорителей и консоль фонографа.
