Рассмотрим процесс передачи информации между двумя компьютерами. Программное обеспечение формирует сообщение на уровне 7 (приложений), состоящее из заголовка и полезных данных. В заголовке содержится служебная информация, которая необходима уровню приложений адресата для обработки пересылаемой информации (например, это может быть информация о файле, который необходимо передать, или операции, которую нужно выполнить). После того, как сообщение было сформировано, уровень приложений направляет его "вниз" на представительский уровень (layer 6). Полученное сообщение, состоящее из служебной информации уровня 7 и полезных данных, для уровня 6 представляется как одно целое (хотя уровень 6 может считывать служебную информацию уровня 7). Протокол представительского уровня выполняет необходимые действия на основании данных, полученных из заголовка уровня приложений, и добавляет заголовок своего уровня, в котором содержится информация для соответствующего (6-го) уровня адресата. Полученное в результате сообщение передается далее "вниз" сеансовому уровню, где также добавляется служебная информация. Дополненное сообщение передается на следующий транспортный уровень и т.д. на каждом последующем уровне (схематично это представлено на рис.16.1). При этом служебная информация может добавляться не только в начало сообщения, но и в конец (например, на 3-м уровне, рис.16.2). В итоге получается сообщение, содержащее служебную информацию всех семи уровней.

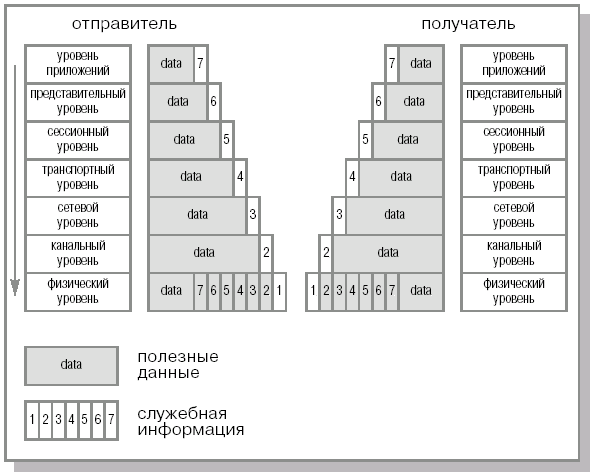

Рис. 16.1. Инкапсуляция и декапсуляция пакета.

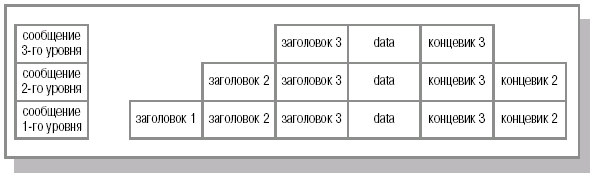

Рис. 16.2. Добавление служебной информации в начало и конец пакета.

Процесс "обертывания" передаваемых данных служебной информацией называется инкапсуляцией ( encapsulation ).

Далее это сообщение передается через сеть в виде битов. Бит – это минимальная порция информации, которая может принимать значение 0 или 1. Таким образом, все сообщение кодируется в виде набора нулей и единиц, например, 010110101. В простейшем случае на физическом уровне для передачи формируется электрический сигнал, состоящий из серии электрических импульсов ( 0 - нет сигнала, 1 - есть сигнал). Именно эта единица принята для измерения скорости передачи информации. Современные сети обычно предоставляют каналы с производительностью в десятки и сотни Кбит/с и Мбит/с.

Получатель на физическом уровне получает сообщение в виде электрического сигнала (рис.16.3). Далее происходит процесс, обратный инкапсуляции,– декапсуляция ( decapsulation ). На каждом уровне происходит разбор служебной информации. После декапсуляции сообщения на первом уровне (считывания и обработки служебной информации 1-го уровня) это сообщение, содержащее служебную информацию второго уровня и данные в виде полезных данных и служебной информации вышестоящих уровней, передается на следующий уровень. На канальном (2-м) уровне снова происходит анализ системной информации и сообщение передается на следующий уровень. И так до тех пор, пока сообщение не дойдет до уровня приложений, где в виде конечных данных передается принимающему приложению.

Рис. 16.3. Представление данных в виде электрического импульса.

В качестве примера можно привести обращение браузера к web-серверу. Приложение клиента – браузер – формирует запрос для получения web-страницы. Этот запрос передается приложением на уровень 7 и далее последовательно на каждый уровень модели OSI. Достигнув физического уровня, наш первоначальный запрос "обрастает" служебной информацией каждого уровня. После этого он передается по физической сети (кабелям) в виде электрических импульсов на сервер. На сервере происходит разбор соответствующей системной информации каждого уровня, в результате чего посланный запрос достигает приложения web-сервера. Там он обрабатывается, после чего клиенту отправляется ответ. Процесс отправки ответа аналогичен отправке запроса – за исключением того, что сообщение посылает сервер, а получает клиент.

Так как каждый уровень модели OSI стандартизирован, потребители могут использовать совместно оборудование и программное обеспечение различных производителей. В результате web-сервер под управлением операционной системы Sun Solaris может передать HTML-страницу пользователю MS Windows.

Разумеется, совместимость можно обеспечить лишь до некоторого уровня. Если одна машина передает данные в виде радиоволн, а другая в виде световых импульсов, то их взаимодействие без использования дополнительного оборудования невозможно. Поэтому было введено понятие сете-независимых и сете-зависимых уровней.

Три нижних уровня – физический, канальный и сетевой – являются сете-зависимыми. Например, смена Ethernet на ATM влечет за собой полную смену протокола физического и канального уровней.

Три верхних уровня – приложений, представительский и сессионный – ориентированы на прикладные задачи и практически не зависят от физической технологии построения сети. Так, переход от Token Ring на Ethernet не требует изменений в перечисленных уровнях.

Транспортный уровень является промежуточным между сете-зависимыми и сете-независимыми уровнями. Он скрывает все детали функционирования нижних уровней от верхних. Это позволяет разработчику приложений не задумываться о технических средствах реализации транспортировки сетевых сообщений.

Вместе с названием сообщение ( message ) в стандартах ISO для обозначения единицы данных используют термин протокольный блок данных ( Protocol Data Unit, PDU ). В разных протоколах применяются и другие названия, закрепленные стандартами, или просто традиционные. Например, в семействе протоколов TCP/IP протокол TCP разделяет поток данных на сегменты, протокол UDP работает с датаграммами (или дейтаграммами, от datagram), сам протокол IP использует термин пакеты. Часто так же говорят о кадрах или фреймах.

Для более глубокого понимания принципов работы сети рассмотрим каждый уровень по отдельности.

Physical layer (layer 1)

Как видно из общей схемы расположения уровней в модели OSI, физический уровень ( Physical layer ) самый первый. Этот уровень описывает среду передачи данных. Стандартизируются физические устройства, отвечающие за передачу электрических сигналов (разъемы, кабели и т.д.) и правила формирования этих сигналов. Рассмотрим по порядку все составляющие этого уровня.
