Николай Яковлевич коротко рассказал мне о лаборатории, показал комнату, которая готовилась для проведения работ. Затем он отвел меня в монтажную мастерскую к А. Д. Гречушкину и сказал, что для начала придется поработать некоторое время здесь.

Юрий Васильевич Рогачев в 2012 году

Лаборатория электросистем размещалась на двух территориях: часть помещений находилась в основном здании ЭНИНа (дом № 19 по Ленинскому проспекту) и часть здесь, на первом этаже и в подвале правого крыла дома № 18. Инженеры и ученые энергетики в большинстве своем располагались в основном здании ЭНИНа. Там находился механический интегратор, на котором они решали свои задачи. В доме № 18 был установлен расчетный стол переменного тока, предназначенный для моделирования сложных электрических цепей, размещались основные производственные участки и службы лаборатории электросистем: участок механической обработки металлов, слесарный участок и хорошо оснащенная монтажная мастерская. Имелся небольшой склад комплектующих изделий, электро-, радиоизмерительных приборов и другой аппаратуры.

Первые общие представления о цифровых вычислительных машинах, о том, как с помощью электронных схем выполняются арифметические операции, и что наиболее удобной для этого является двоичная система счисления, которая содержит всего две цифры — ноль и единицу, и как эти цифры можно представить в электронной схеме триггера, обладающей двумя устойчивыми состояниями, я узнал от Н. Я. Матюхина.

Он подробно рассказал, как работает арифметический узел. Объяснения были четкими и понятными. Чувствовалось, что он детально проработал все схемы арифметического узла.

По чертежу Матюхина я смонтировал схему электронного триггера. Практически с этого времени и началась экспериментальная отработка элементной базы М-1.

К сентябрю 1950 года была составлена полная схема одного разряда арифметического узла с сумматором и логическими схемами, обеспечивающими все арифметические и логические операции. Изготовленный макет показал, что схема работает надежно и что использованные в устройстве купроксные выпрямители устойчиво выполняют функцию ламповых диодов.

Несмотря на то, что Николай Яковлевич только что закончил институт, он вполне успешно справился с ролью главного конструктора ЭВМ. Более того, наряду с Бруком его следует считать автором концепции „малых“ ЭВМ. Эта концепция, вначале неосознанная, в значительной мере вытекала из скудных материальных возможностей лаборатории. Ведь работа финансировалась только АН СССР.

Осенью 1950 года (в октябре) был начат монтаж схем машины. Для монтажа всех схем использовалось два типа панелей: на 10 радиоламп с однорядным их расположением и на 22 радиолампы с двурядным расположением. Первыми начали изготавливаться однорядные панели со схемами цифровой части арифметического узла. На такой панели размещался полностью один разряд со всеми триггерами, дешифраторами, сумматором и клапаном. Чуть позднее стали поступать для монтажа и схемы местного программного датчика арифметического узла, а затем и схемы главного программного датчика машины, разработанные Карцевым.

Монтаж выполнялся непосредственно в лаборатории электросистем силами нескольких монтажников, оплачиваемых по трудовому соглашению (деньги Брук выпросил у президента академии Вавилова).

В это же время готовилось место для установки и сборки машины. В комнате площадью всего 15 квадратных метров был построен постамент размером примерно 1,5x1,5 метра. В центре постамента установлена прямоугольная вентиляционная колонна с отверстиями для обдува блоков. По бокам этой колонны размещалось три стойки, предназначенные для крепления на них панелей с электронными схемами: стойка арифметического узла, стойка главного программного датчика и стойка памяти. Под постаментом установлен вентилятор, нагнетавший в колонну воздух для охлаждения блоков. По мере получения от монтажников изготовленных панелей они устанавливались на штатное место. Проверялась правильность монтажа и работоспособность схем, а также, не ожидая полного комплекта панелей, проводилась поэтапно и автономная настройка устройства в целом. Такая организация работы значительно сократила сроки начала комплексной отладки машины. Так, монтаж панелей арифметического узла был закончен в декабре 1950 года, а уже в январе следующего года (то есть через 1–1,5 месяца) арифметический узел был автономно отлажен. Причем это время было затрачено только для отладки местного программного датчика арифметического узла, так как его цифровая часть была уже отлажена ранее. Одновременно шло изготовление и автономная отладка главного программного датчика. Матюхин и Карцев, отлаживая аппаратуру на своих стойках, работали по 16–18 часов в день. К весне 1951 года был изготовлен и магнитный барабан. Цилиндр его был покрыт ферромагнитным материалом. Началась отладка магнитной памяти — регулировка магнитных головок и электронных схем записи и чтения. Эти работы выполнял Л. М. Журкин под техническим руководством Н. Я. Матюхина. Когда в лабораторию электросистем был принят А. Б. Залкинд, он подключился к отладке арифметического устройства и разработал устройство ввода-вывода.

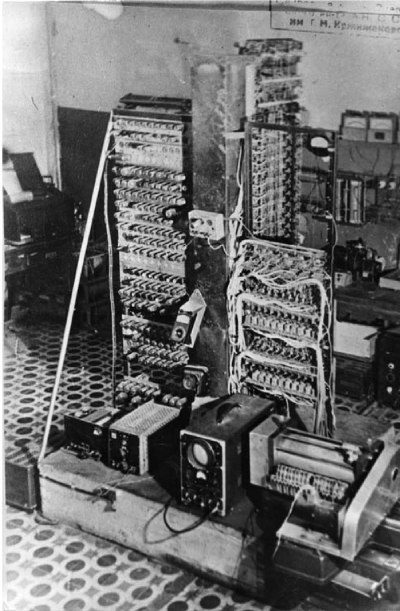

Машина М-1, 1951 год

Всю первую половину 1951 года шла работа по автономной настройке устройств, их электрической и функциональной стыковке и комплексной отладке машины в целом. К началу отпускного периода эта работа была доведена до такого состояния, при котором машина в ручном (неавтоматическом) режиме выполняла все арифметические операции.

Успеху дела во многом способствовала и атмосфера тесной дружбы, установившаяся в коллективе, и отеческое отношение к сотрудникам ее руководителя — И. С. Брука. Его неистовое желание опередить всех передавалось нам, и мы работали не жалея сил. Все были молоды, только начинали входить в творческую жизнь, с восторгом воспринимали свою причастность к зарождающемуся новому направлению техники. Поэтому работа не казалась тяжелой: труд был по-настоящему радостным. Новизна дела и интерес к этому делу, желание как можно скорее увидеть очередной результат, а результат был виден при каждом шаге вперед, заставляли не считаться со временем. С удовольствием оставались в лаборатории сверх установленного времени, работая с раннего утра до позднего вечера.

В процессе автономной настройки устройств и первого этапа комплексной стыковки машины каждое устройство имело свои автономные источники питания. В. В. Белынский разработал общую схему электропитания машины и летом, во время отпуска основных разработчиков, подключил ее.

Программа первой задачи, решенной на М-1, 1951 год

С конца августа началась комплексная отладка машины: выполнение арифметических и логических операций в автоматическом режиме. С вводом в эксплуатацию устройства ввода-вывода, разработанного Залкиндом, началась отработка технологии программирования. Первые программы составлялись для простых задач. Одной из них было решение уравнения параболы у=х2. Эта задача замечательна тем, что в процессе ее решения получались одинаковые значения у как для положительного, так и для отрицательного значений х. Таким образом, сравнивая симметричные значения результатов, можно было определить правильность работы машины. Это была удачная находка. Ведь тогда еще не было и понятия о специальных тестовых программах для контроля правильности работы машины. Можно считать, что уравнение параболы у=х2 явилось первой тестовой программой для машины М-1. Второй такой программой было решение уравнения у = 1/х.

Решением этих уравнений закончился этап комплексной настройки машины. Результаты полуторагодовой работы были оформлены отчетом.

С начала 1952 года машина М-1 перешла в режим опытной эксплуатации. На ней решались различные задачи с целью проверки технических решений и отработки технологии программирования. Выяснилась, например, необходимость пульта управления и операции „Останов“, чего разработчики не предусмотрели.

В этот период все принимали активное участие в эксплуатации машины, выявляя удачные и слабые места в ее схемах».
