Рис. 18. Допустимые углы изломов фасов рва

Входящие углы между фасами делаются в пределах 90–120° (рис. 18). При углах меньших 90° огневые точкой, фланкирующие смежные фасы, будут слишком сближены между собой и будут поражаться с одного прицела в силу естественного рассеивания снарядов (рис. 19).

Рис. 19. Острый угол изломов рва

При углах больших 120° огневые точки, обстреливающие смежные фасы, будут слишком приближены к внутренней крутости рва (рис. 20), и при обстреле точки или рва будут сразу поражаться обе цели; кроме того, если враг окажется на краю рва, он может ручными гранатами поражать огневые точки. Чтобы этого не случилось, расстояний между смежными огневыми точками, а, также между точками и краем рва или другим противотанковым препятствием не должно быть менее 50–60 м.

Рис. 20. Тупой угол изломов рва

Входящие углы могут быть различной величины, которая зависит главным образом от местности.

Фланкирование препятствий

Огневые точки, фланкирующие препятствия, должны быть расположены так, чтобы из них можно было взять под продольный огонь фас препятствия, подступы к нему со стороны противника и выходы из препятствия в нашу сторону. Поэтому для рвов они должны располагаться на оси препятствия, для эскарпов, надолб и завалов — несколько впереди линии, служащей продолжением эскарпа или переднего края полосы надолб или завалов, для контрэскарпов — несколько в глубине.

Во рвах необходимо ставить огневую точку на продолжении оси рва; при малейшем смещении в сторону пули будут перелетать через ров вкось, и ров окажется в мертвом пространстве.

Рис. 21. Взаимное расположение огневой точки и рва

Директриса огня не должна совпадать с осью препятствия, так как в этом случае обстрел подходов к препятствию будет недостаточен. Директриса должна составлять некоторый угол с осью препятствия кнаружи.

При секторах обстрела, равных 60°, этот угол будет равен 15–25° (рис. 21).

Рис. 22. Фланкирование эскарпа

При обстреле эскарпов и завалов огонь из точки необходимо выносить несколько вперед (рис. 22), тогда эскарп или завал будет обстреливаться не строго продольным огнем, а косоприцельным, что даст возможность лучше обстрелять мелкие извилины. Вообще продольный обстрел эскарпа довольно труден, так как требует больших работ по срытию крутых извилин. Кроме того, естественные эскарпы встречаются на берегах рек и оврагов, начертание которых крайне извилисто, и часто из-за, трудности продольного или вообще какого-либо обстрела их приходится на практике от них отказываться, так как без обстрела эскарп является местом скопления пехоты противника, а при невысоких эскарпах саперы очень легко делают в них проходы для танков.

Рис. 23. Фланкирование контрэскарпа

Контрэскарп трудно обстреливать продольным огнем, но любая точка контрэскарпа легко поражается косоприцельным огнем (рис. 23). Поэтому контрэскарпы не требуют выпрямления фасов, а эскарпирование идет по естественным обрывам, что в значительной степени облегчает работы по их возведению. Кроме того, подход противника совершенно открыт и, следовательно, все время находится под огнем.

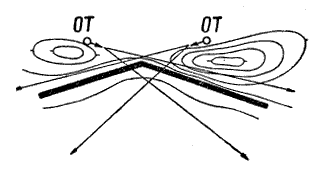

Рис. 24. Расположение фланкирующих огневых точек за возвышенностями

Расположение ОТ по оси препятствия невыгодно, так как противник заранее знает, что искать огневую точку необходимо на продолжении фаса рва или другого препятствия. Поэтому во всех препятствиях фланкирующие огневые точки следует относить вперед или назад от оси препятствий, в зависимости от типа препятствий. При надлежаще выбранном месте, правильной посадке и маскировке конструкции обнаружить такую точку для противника будет трудно.

Рис. 25. Расположение фланкирующих огневых точек в извилинах местности

Фланкирующие точки, в особенности для рвов, нужно сажать за обратными скатами отдельных возвышенностей (рис. 24), в извилинах (рис. 25) и складках местности. При разбивке фасов рва необходимо особенно тщательно изучить местность, все малейшие ее извилины и возвышенности, за которыми можно было бы скрыть фланкирующие сооружения от наземного наблюдателя.
