В сооружениях для ведения огня помимо укрытого и удобного размещения оружия устраиваются места хранения боеприпасов, размещения приборов управления огнем, средств связи и т. п.

На подступах к огневым сооружениям обычно устраиваются противотанковые и противопехотные заграждения в сочетании с естественными препятствиями. Таким образом, сочетанием огневых сооружений и заграждений фортификация обеспечивает эффективное применение оружия на поле боя.

Другая важная задача фортификации – обеспечение защиты личного состава войск на поле боя.

В ядерной войне фортификационное оборудование местности немыслимо без целой системы защитных сооружений для личного состава всех родов войск. Наиболее распространенными видами защитных сооружений в полевой фортификации являются открытые и перекрытые щели, блиндажи и убежища. Эти сооружения различаются между собой по сложности конструкций, трудоемкости возведения и защитными свойствами. Решение на возведение того или иного типа сооружений обычно принимается командиром, исходя из условий боевой обстановки, наличия времени, необходимых строительных материалов и сил, которые могут быть выделены для возведения сооружений.

Наиболее простым типом коллективного укрытия личного состава являются щели. Они устраиваются обычно вместимостью на отделение, расчет, экипаж, т. е. на 4- 10 человек. Такие укрытия, столь широко применявшиеся на полях второй мировой войны, и в ядерной войне будут весьма полезны как простое и доступное для всех средство защиты.

Открытые щели (рис. 18) снижают действия ударной волны (так как исключается ее так называемый скоростной напор) и светового излучения. Они частично снижают и прямое воздействие проникающей радиации. Перекрытые щели (рис. 19), имея грунтовую обсыпку 60-40 см и простейшую защиту входа в виде щита из досок или жердей, обеспечивают более значительное снижение воздействия ударной волны и проникающей радиации и полную защиту от светового излучения ядерного взрыва, а также от пуль, осколков и зажигательных веществ. В слабых и средних грунтах крутости щелей одеваются местными материалами – жердями, хворостом и т. п.

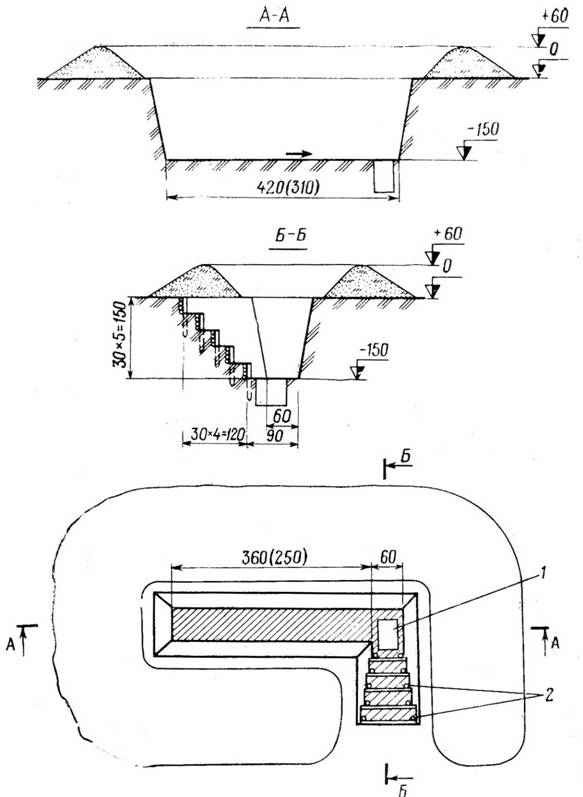

Рис. 18. Открытая щель на отделение (расчет, экипаж):

1 – водосборный колодец; 2 – жерди

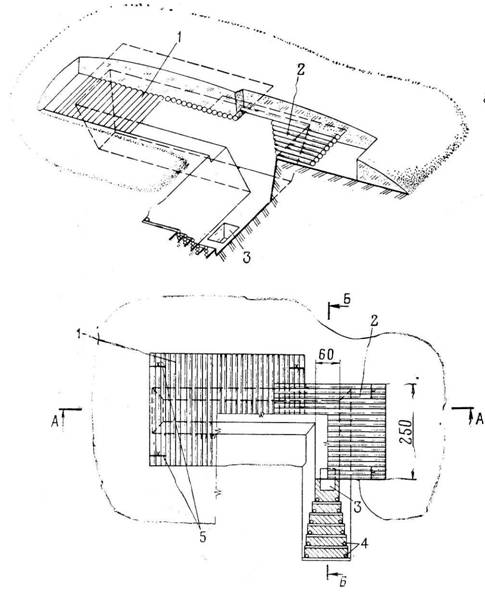

Рис. 19. Перекрытая щель на отделение (расчет, экипаж) :

1 – покрытие; 2 – перекрытый участок входа; 3 – водосборный колодец; 4 – жерди; 5 – скрутки из 3-4-мм проволоки

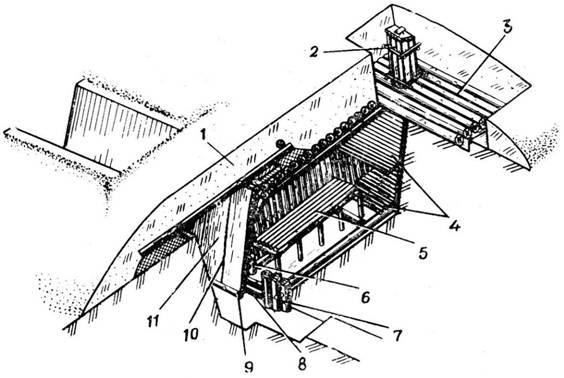

Рис. 20. Блиндаж безврубочной конструкции из лесоматериала на отделение (экипаж):

1 – перекрытый участок траншеи; 2 – вентиляционный короб; 3 -накат; 4 – нары; 5 – место для сиденья; 6 – печь из местных материалов; 7 – стойка входа; 8 – дверной щит; 9 – пригрузочный элемент занавеса; 10 – тяги из 2-мм отожженной проволоки; 11 – герметизирующий занавес

Другим массовым видом защитных сооружений являются блиндажи. По сравнению с перекрытыми щелями они имеют более прочный остов, увеличенную толщину грунтовой обсыпки над остовом и вход с защитной дверью, способной выдержать расчетное давление ударной волны. Защитные свойства блиндажей выше, чем щелей.

Вместимость блиндажей может быть различной, но обычно от 4 до 12 человек. Блиндажи возводятся как в системе траншей, так и отдельно – в районах расположения войск, на КП, КНП и др.

Конструкции блиндажей весьма разнообразны. Они устраиваются как из местных материалов – бревен (рис. 20), досок, жердей, фашин, так и из элементов и изделий промышленного изготовления – тканекаркасной конструкции (рис. 21), бумажных земленосных мешков, металлических и железобетонных элементов и др.

Независимо от конструкции блиндажа его остов находится под грунтовой обсыпкой, а вход открыт прямому воздействию ударной волны. Поэтому наиболее ответственной частью блиндажа является вход с защитной дверью; его устройству должно уделяться особое внимание. Чтобы дверь была достаточно прочной и герметичной, она должна изготавливаться из качественного материала (например, досок или брусьев определенной толщины) и иметь устройство в виде петель для навешивания полотна на дверную коробку и простое запорное устройство. Изготовление защитных дверных блоков (дверь с опорной коробкой) рекомендуется производить заблаговременно и централизованно квалифицированными специалистами.

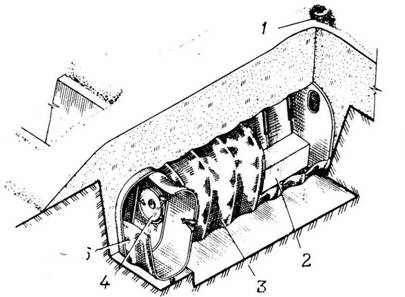

Рис. 21. Легкое каркасно-тканевое сооружение:

1 – защитный клапан вентиляционно-осветительного устройства; 2-сиденье-нары; 3 – оболочка основного помещения; 4 – защитно-герметический люк; 5 – оболочка сквозникового входа

Входы для блиндажей могут быть и промышленного изготовления. На рис. 22 показан стандартный защитно- герметический вход «Лаз». Применение таких стандартных изделий, возимых войсками, существенно снижает трудоемкость возведения блиндажей на позициях и ускоряет их готовность как защитных сооружений.

Наиболее полную и надежную защиту от ядерных и обычных средств поражения обеспечивают убежища.

Убежищами принято называть защитные сооружения, возводимые котлованным или подземным способом, обеспечивающие защиту укрываемых не только от механического действия средств поражения (удара, взрыва 3* , избыточного давления), но и от отравляющих и радиоактивных веществ, зажигательных средств, бактериальных аэрозолей и проникающих ионизирующих излучений. Чтобы выполнить такую задачу, убежища должны иметь достаточно прочный остов с необходимой грунтовой обсыпкой, надежное входное устройство с защитными и герметическими дверями, а также средства фильтровентиляции. Кроме того, в сооружении должно быть дополнительное оборудование, обеспечивающее условия нормального пребывания в нем личного состава: средства отопления, освещения, энергоснабжения и связи, а также обычное бытовое оборудование – кровати или нары, столы, стулья, пирамиды для оружия и т. п. Вместимость убежищ может быть различной. Для полевых позиций обычно устраивают убежища на 20-30 человек.
